Habíamos impreso y construido la trituradora de compost que habíamos visto en Thingiverse que había puesto para arriba por THYMARK

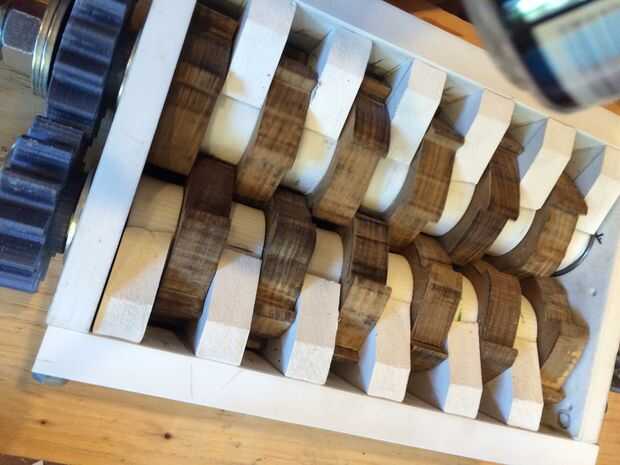

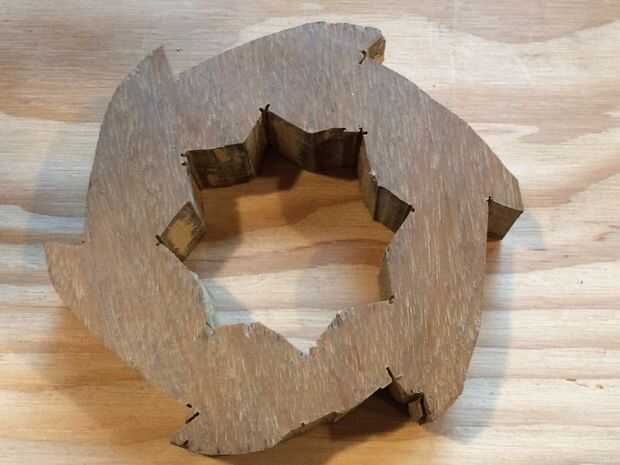

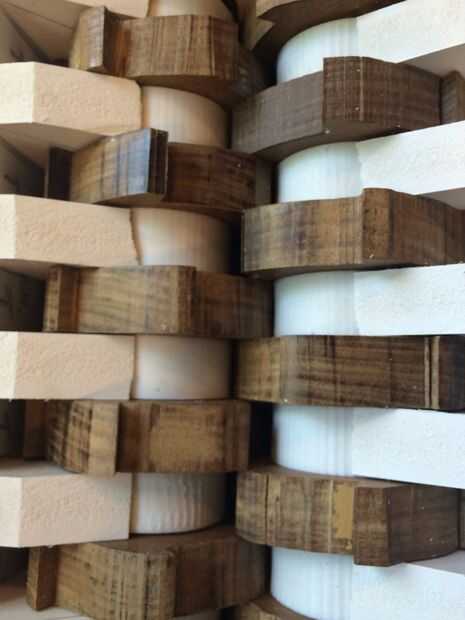

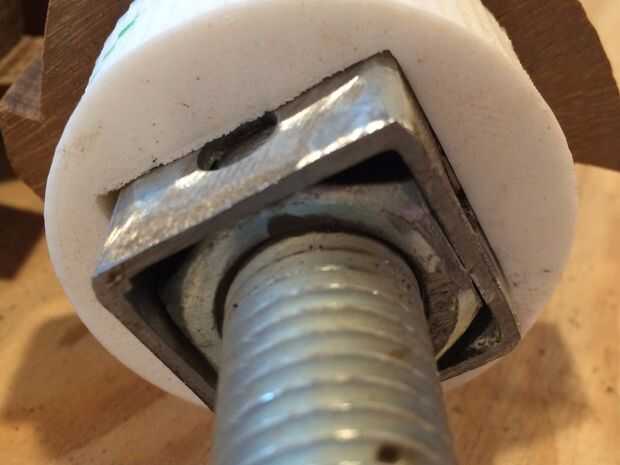

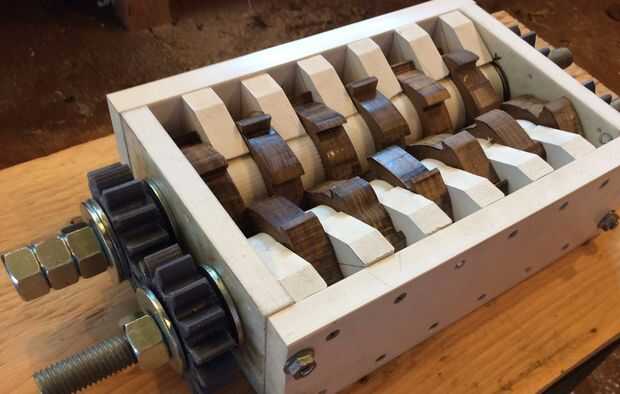

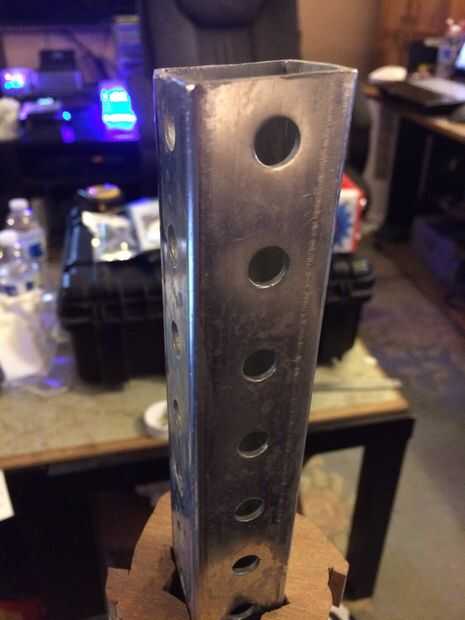

Funcionaba razonablemente bien, pero simplemente no había suficiente "carne" que para nuestros "deseos". Casting alrededor de algunas ideas y surgió con un diseño que tiene engranajes de pulir madera. Para asegurarse que los dientes se sostienen, fui a una tienda de especialidad madera y pidieron la madera más dura había en stock. Yo esperaba arce o fresno, pero tenía algunos Arizona hierro madera. Una mirada y una rápida hefting me dijeron todo lo que necesitaba saber. Este material es realmente como "hierro", grano apretado y muy denso. Perfecto para lo que quería. Por cierto estas cosas "no es barata". Una longitud de 8 pies me haría bien. Utilizamos el diseño original de la pieza de extremo para mantener los cojinetes. Son perfectos. Tuve algunos izquierda más 1" perforar la tubería cuadrada de la primera. Tomé el aparato aparte para obtener las dimensiones de los dientes del engranaje. Trazó un esquema de cambios en la madera, dentro y fuera del perfil para poder cortar hacia fuera. Aquí es donde una sierra caladora o sierra de banda con una hoja fina es perfecta. El diseño original muestra cuatro dientes en un lado. Como "Más poder", dice Tim el hombre herramienta,,, nos fuimos con 6 marchas en cada lado. Esto es donde es bueno tener paciencia y una mano firme. La madera es muy dura cortar con una sierra de contornear. Terminé usando una sierra de banda para obtener el contorno. Ten cuidado o te rompes la hoja (ver culpable)... Para obtener el corte del agujero interior, al principio que estaba taladrar unos agujeros para obtener la hoja de sierra caladora configura y seguir las líneas. Después de un par de veces, me sacó mi pedacito de Forstner y había perforado a la mayoría del exceso de material. Nota aquí,,, muy cuidado de perforación, la cosa puede salir y con esos dientes afilados puede destruir los dedos. Usé una prensa del taladro para sostener cada uno como estaba de perforación. Cuando conseguía cada agujero acabado he probado en la tubería. Cualquier "modificación" (es decir hacer más grande) se hizo con mi escofina de madera para asegurar un ajuste apretado en el tubo. Tuve cuidado de marcar la posición que les corresponde y en qué orden se fueron. También hemos impreso a los espaciadores de los dientes. Ha deslizado en la Plaza del tubo bastante bien. En cuanto a los engranajes final consiguió imprimir demasiado, pero terminaron un montón más grueso que el original. Ahora en cuanto a cómo hacer los dientes. Tengo unos 3/4 varilla roscada y sobre una docena las tuercas y arandelas planas. Medí la longitud de la tubería para acomodar los dientes y los espaciadores. Poner dos tuercas en un poco de la varilla roscada y colocarla dentro de la tubería fueron un poco complicado. Usted tendrá que moler algunos del extremo de la tuerca para hacer ajuste en línea con la tuerca más poder se deslice dentro del tubo. Una muela es útil para esto. (USE SUS ANTEOJOS DE SEGURIDAD) Para asegurarse de que no se deslice hacia fuera usa mi Soldador MIG para sujetar las tuercas dentro de la tubería, para asegurarse la barra de vuelta dentro de los cojinetes se impresión algunos círculos sobre la barra y dentro de los cojinetes. (Creo que una cuña redonda) Los engranajes tienen un interior de 1 1/8 HEX para permitir que la tuerca se deslice en. Debido al grueso de la marcha tierra abajo el espesor de una de las tuercas para poder tener dos tuercas en cada marcha. Mantuvo en su lugar con una arandela plana y dos tuercas atascado firmemente para permitir libertad de movimiento pero no se deslizó fuera de la alineación. En cuanto a los paneles laterales, hemos intentado imprimirlos. Nuestra impresora no es la tarea (es sólo un 12 x 12) el "trabajo" estaba demasiado cerca del borde incluso con poner en una diagonal. Me decidí a conseguir algunos 3 ½ amplia moldura de PVC en el Local de la Lowe's. Era uno de 8 pies de longitud. Cortar la longitud para caber en los paneles de los extremos con un poco de "extraedad" por aproximadamente 1/16 th. El taladro hizo el trabajo de los agujeros de 3/8 para alinear con los paneles de los extremos. Algunos insertos Helicoil que el montaje pernos o espárragos (lo que usted desea) tendría un bocado seguro. En cuanto a las guías angulares que se utilizan en los separadores, solía mi granito de arena de soporte y perfore un agujero apropiado (para mí esto fue en el 2 1/8... no querer gastar el dinero en un agujero vio esa parte lo hice a mano) para obtener el uso de centro de su plaza de estructura pequeña a dar un 45 grados ángulo a cada lado y donde se cruzan utilizan un punzón para permitir que la broca empezar. Tronzadora para cortar las piezas. Decidí hacer la línea central corte un poco del centro para permitir el corte de la hoja de sierra. (Sé que utiliza material un poco más, pero vale la pena para el look final.) Una vez cortadas para caber puse la hoja en un ángulo para hacer los cortes que se ajustan sobre el espaciador. FÍJESE BIEN... SER MUY CUIDADOSO DE SUS DEDOS CUANDO UTILICE ESTA SIERRA. …. A menos que como el NICK nombre de "STUMPY" una vez que las guías fueron cortadas para caber, que había colocado dentro de la amoladora y le dio unas vueltas para comprobar para la libertad de movimiento. EXCELENTE resultado. Luego marqué la parte interior del panel lateral preconfigurar para algunos tornillos de montaje. SUGERENCIA una vez había marcado taladro un pequeño agujero piloto desde el interior y mostrador fregadero fuera de tornillos para madera. Alinee y pre taladro para cada tornillo. Puse mi taladro de 3/8 a él y comprueba la suavidad de funcionamiento. SWEEEET. He encontrado que necesito un taladro más potente para poder moler algunos de los elementos más gruesos o voy a tener que hacer una reducción del engranaje creado por el poder.
tamaño del diente x e y, veries entre 82 y 85 m m to20.5mm z 20.0 alto 79,5 x, z y 27.0

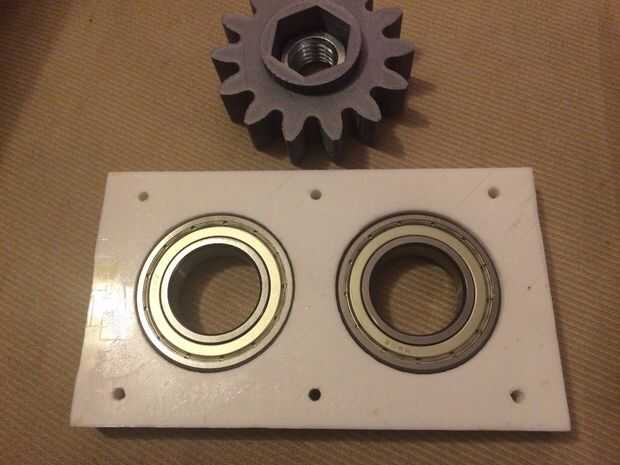

cojinete lado placa de 16 mm x 90 x 160 mm
4 x rodamientos (SKF 6006 ZZ o 2RS)
pernos de helicoil kit 5/16 o métricas equivalente más
varilla de 3/4 para el centro

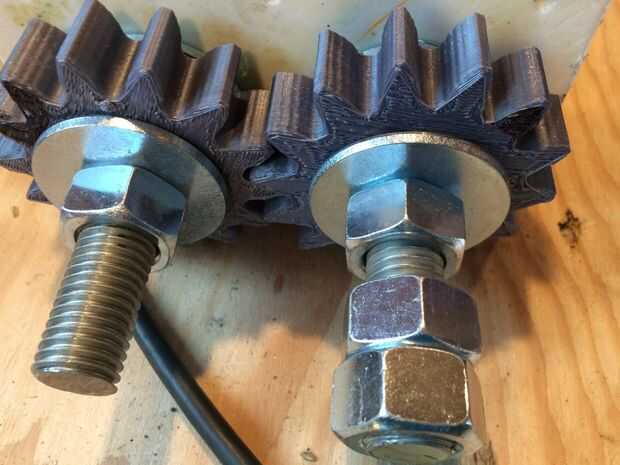

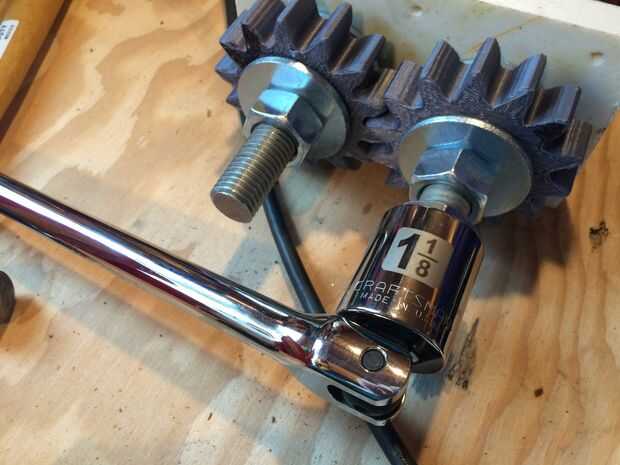

Manojo de tuercas y arandelas de 3/4
longitud de 8 pies de madera (más mejor)
