Recordatorio de la linterna del vehículo

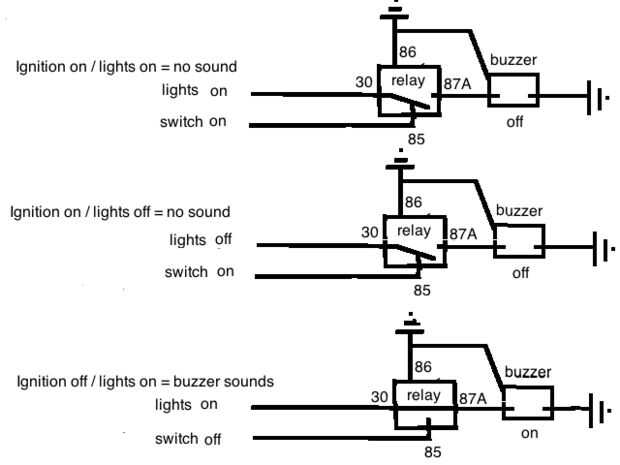

este es un diagrama de cableado para un recordatorio de la linterna para decirle que han dejado sus luces en cuando apagas el interruptor de encendido.  Cuesta menos de $10,00, es fácil de hacer y muy eficaz.  Requiere un relé de automoción, fácilmente disponible en tiendas de suministros de automoción y un buzzer de 12 voltios pezio de Radio Shack. Usted puede comprar un recuerdo completo, listo para instalar, en eBay o un automóvil de la fuente tienda para $25 a $50 si no quiere montar uno.

http://www.eBay.com/ITM/nos-3m-HEADLIGHTS-left-on-Reminder-Unit-Alarm-Sealed-New-free-shipping-/380716691200?PT=Car_Audio_Video&hash=item58a47baf00&VXP=MTR

El cable va a post #30 se adhiere a un fusible que sólo tiene poder cuando las luces estén encendidas.  Me enganchado al fusible luz de aparcamiento, ya que es accionado cuando las luces de estacionamiento o los faros.

El cable va a post #85 se conecta a un fusible que solo tiene corriente cuando el interruptor de ignición está en.

Un cable desde el post #86 va a la tierra y 87A # va al zumbador.

El alambre de timbre 3 va a tierra.  Sólo grabó los cables desnudos y las conexiones en el relé y el zumbador y había colgado para arriba con una amarra.
