Paso 1: Medir la placa de circuito

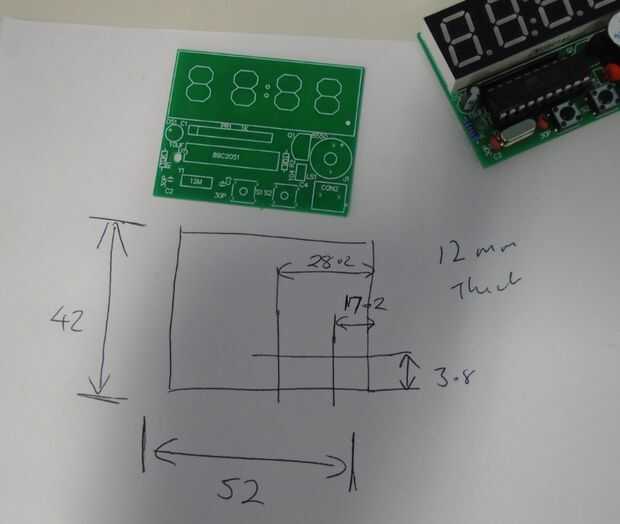

Antes de comenzar puede ser útil medir todo y escribirlo, o incluso hacer un bosquejo áspero de modo que una vez en CAD y "conseguir en la zona de" usted no tiene que parar para medir cosas, funciona bien para mí...

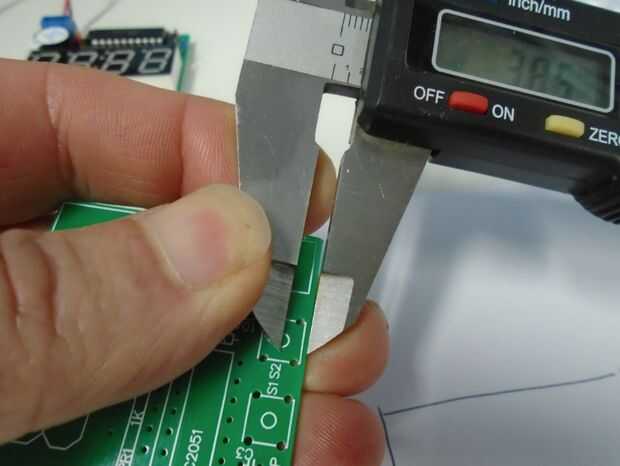

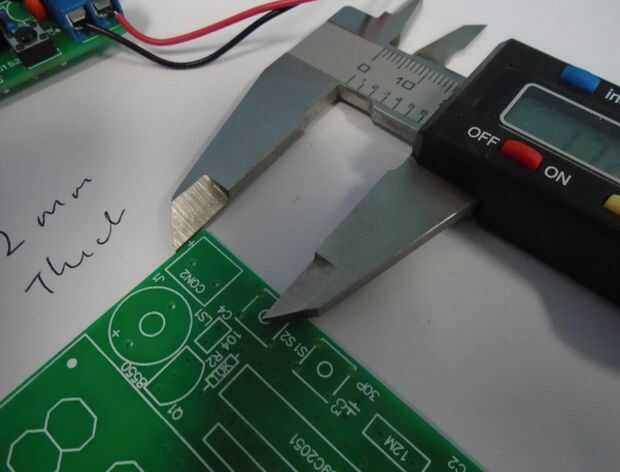

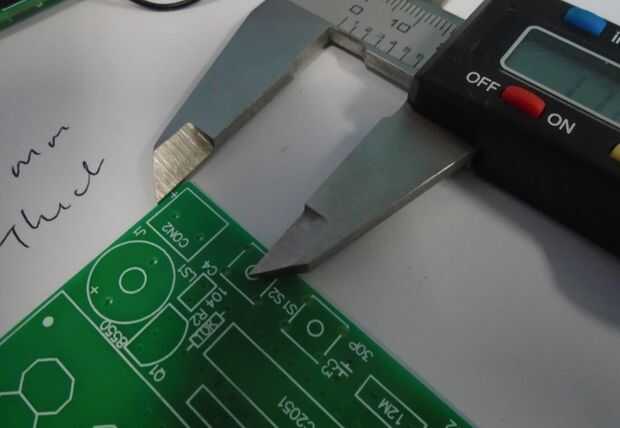

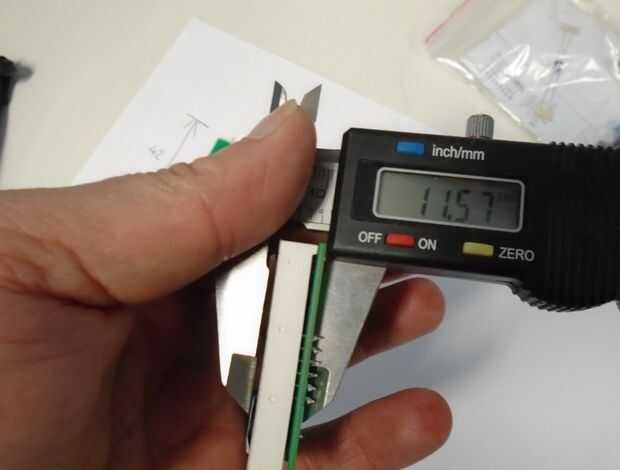

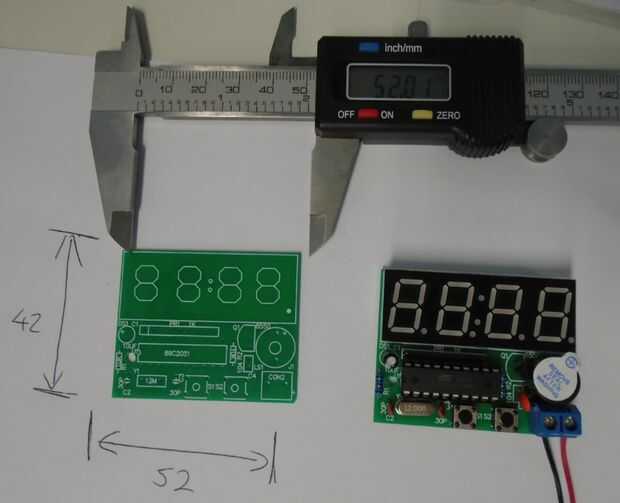

Las medidas principales que se necesita son del tamaño de la PCB y el espacio de los botones de los laterales e inferiores. Tengo unas medidas bastante extraño como obviamente fue dibujado en pulgadas, sería fácil dibujar el cuadro en pulgadas, pero como vivo en un país de métricas y mi programa de CAD se establece en métrica y probablemente confundirían algunos de mis alumnos, he pegado sólo con el sistema métrico.
