Paso 2: Soldando a la placa de RF.

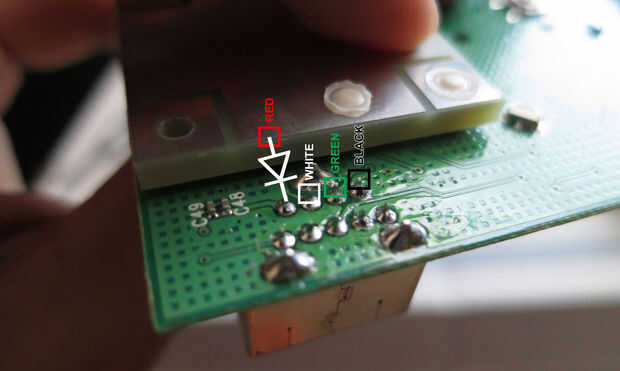

Soldar a la placa no es demasiado difícil. Si nos fijamos en las imágenes, hay un pequeño diagrama para mostrar donde los cables va a terminar siendo soldado en. Sólo tienes que seguir el diagrama y se establecerá.
- Cortar a su diodo voltios 5 y soldadura en la placa. El punto de soldadura que debe soldar a es el uno en el extremo izquierdo de los cuatro puntos que están en una línea de la soldadura. A continuación debe soldar el cable rojo a su diodo. Asegúrese de que tener una Junta de buena soldadura.
- La soldadura en el cable blanco en el punto de soldadura en la Junta. El punto de soldadura que se debe soldar a es el lado donde se suelda el diodo en el 2 º uno.
- El siguiente cable que debe soldarse es el cable verde. Punto de la soldadura que suelda a es uno al lado de donde usted soldado en el cable blanco, el uno 3 º.
- El último cable en que debe soldar es una masa (cable negro). El punto de soldadura que se debe soldar ti es uno al lado de donde usted soldado en el cable verde, que 4.
Toda la soldadura se realiza. Compruebe y asegúrese de que sus empalmes de la soldadura son buenas y no saldrá después de que algunos utilizan. Otra cosa que hice fue puesta una amarra alrededor del alambre y agujero en PCB para que el alambre se mueva alrededor de demasiado, esto debería ayudar a mantener el cable en su lugar y que causan menos daño si consigue mover alrededor de algunos.
