Reasignar un iPhone Unu en un cargador externo iPhone (1 / 1 paso)

Paso 1:

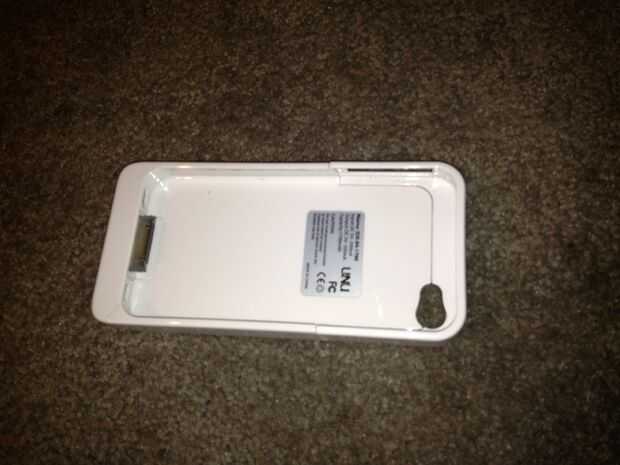

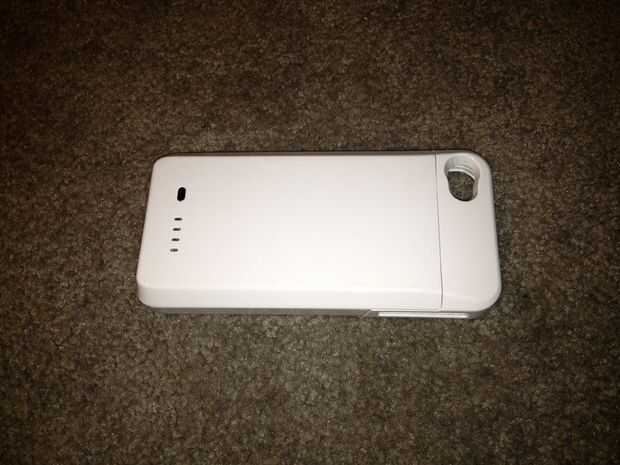

Este proyecto no tiene mucho a él, su bastante simple, pero solo vale para el caso de Unu batería (nunca he visto los interiores de otros casos de batería).

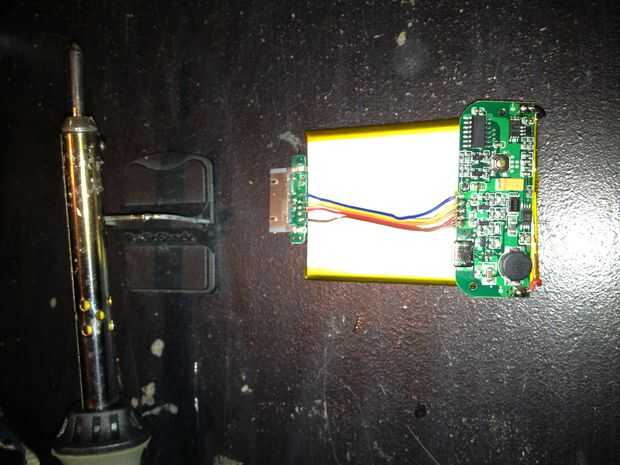

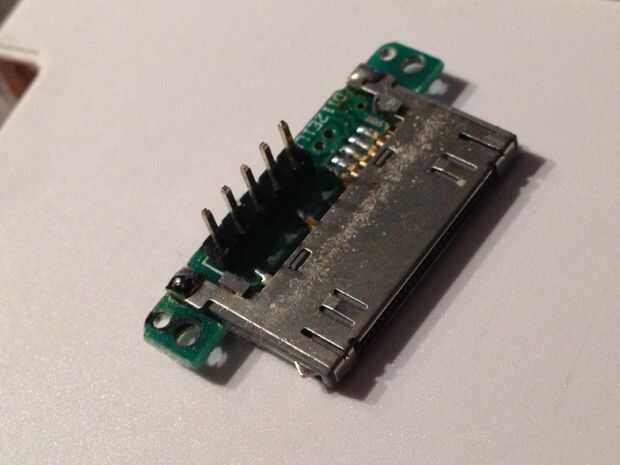

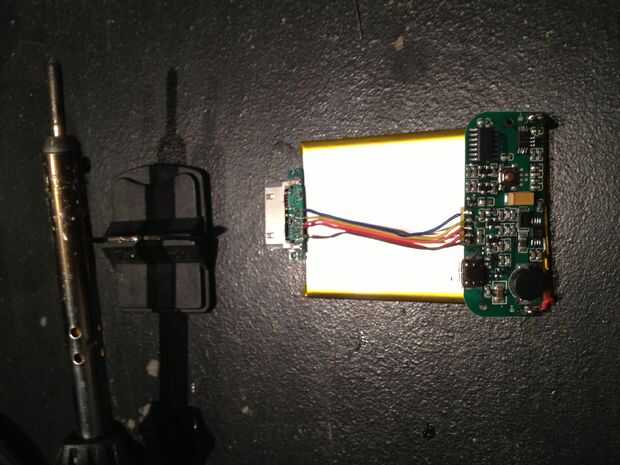

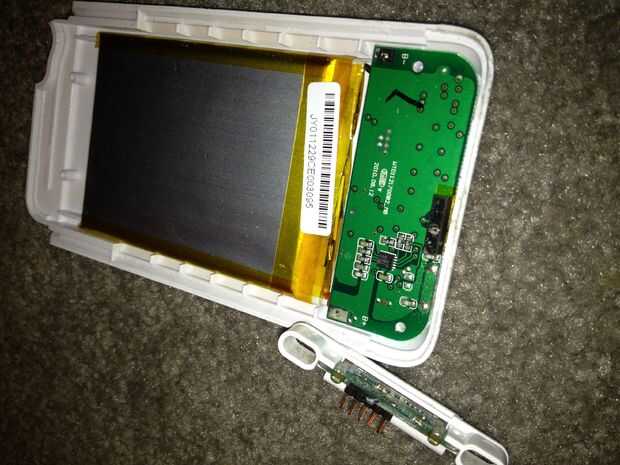

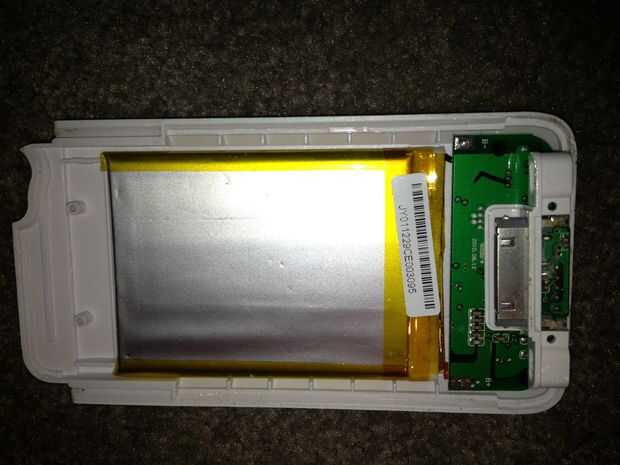

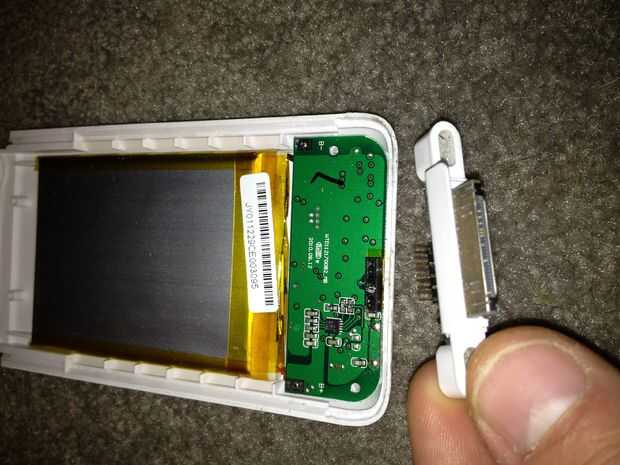

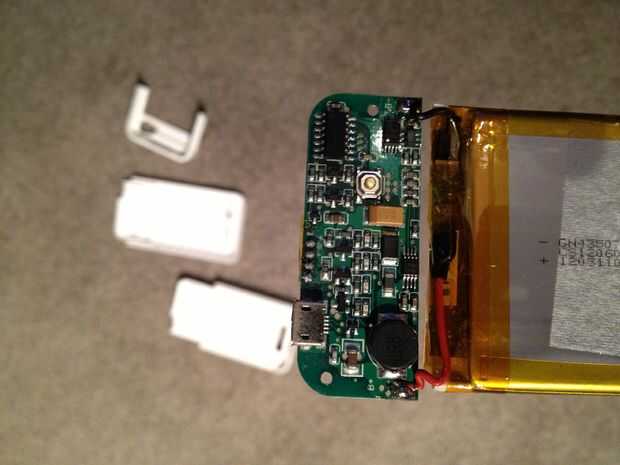

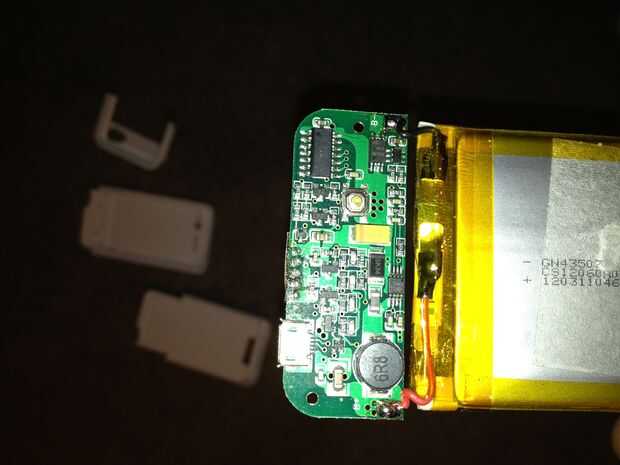

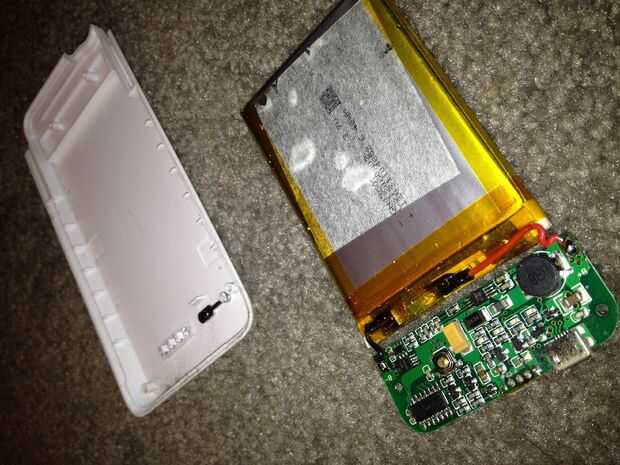

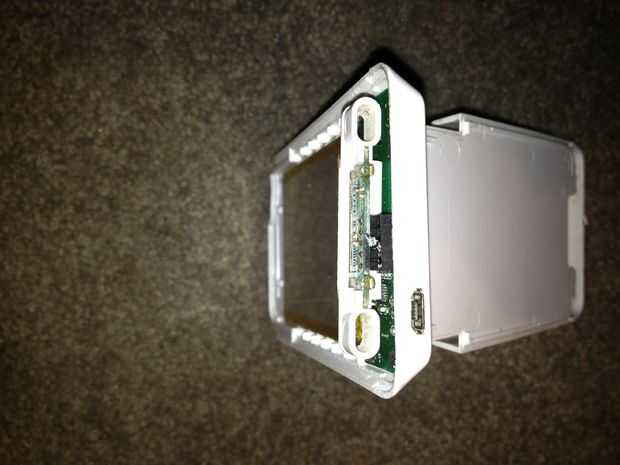

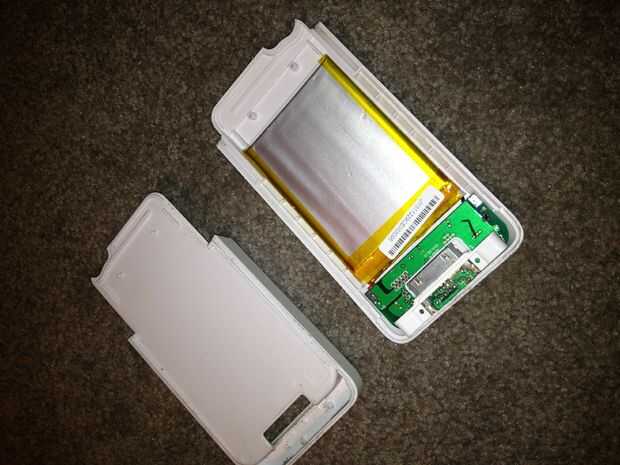

Después de alzaprimar aparte la caja de plástico y quitando los dos tornillos eres bastante libre de la cubierta plástica. Quería que este paquete de la batería para enchufar en la parte inferior del iPhone así que quité el conector de iPhone de las 5 cabeceras de perno femenino de la sujeta en su lugar. Luego se sueldan en algunos cables para extender el conector de iPhone en la parte superior de la batería. Yo también doblarse la placa de circuito en la batería para guardar en tamaño y permitir que los LEDs (que muestran la energía de la batería) hacia adelante. Al hacerlo, usted también está reposicionando el puerto micro usb, no olvides dejar acceso a esto más adelante si usted "nuevo caso" la batería.

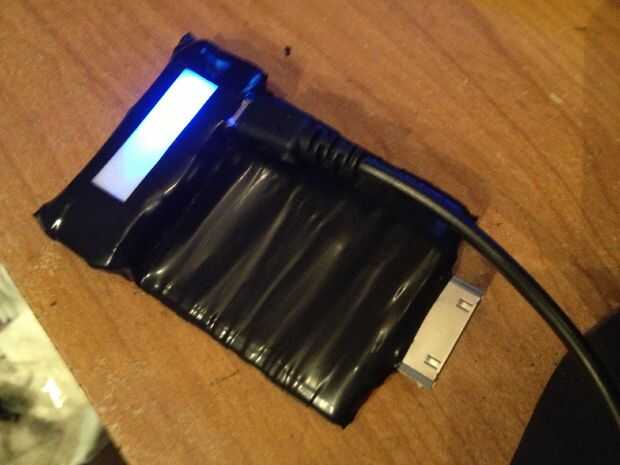

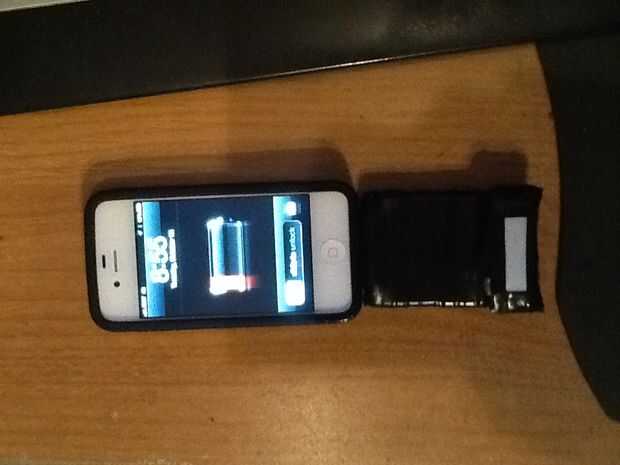

La estética de estos proyectos siempre parece estar lejos de mí. Si tuviera acceso a un plástico moldeo por vacío estoy seguro que podría han hecho un mucho mejor producto final, pero esta vez conseguí barato y decidió sólo envuélvalo en cinta aislante. También opté por usar una pieza de plástico blanca de una lamparita para permitir que la batería de luces de la fuerza brillar a través. Detrás del plástico blanco es también un botón que una vez se usa para encender y apagar la carga. Puesto que la batería se carga una vez conectado, este botón es un poco inútil, pero todavía accesibles a través de plástico blanco.

Eso es todo amigos!
Mod muy simple que puede traer vida de nuevo a su viejo caso de batería de iPhone.
