Paso 1: Consulta y accidente
Recurrir a buscar en Internet, he encontrado sugerencias del mundo de la PC que no había ninguna razón para creer que la fuente de alimentación estaba muerta. En el mundo de la PC, la placa madre enciende realmente la fuente de alimentación. Más exactamente, son líneas de la fuente de alimentación que se utilizan para activar.
Tiene sentido. El interruptor de encendido para un Mac puede ser en el teclado, que claramente debe pasar a través de la placa base.
Por lo que la caza fue buscar que el control de los cables realizar el truco.

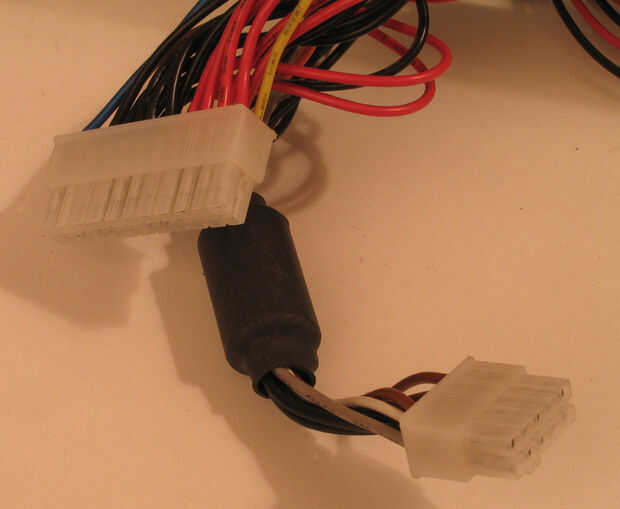

Cada uno de los dos conectores del Motherboard, Tarjeta madre (un perno grande de 22 y una más pequeña 10 pines) tiene unos cables de colores impares entre el negro (probablemente los cables de tierra) y las filas de naranja, rojo y marrón (probablemente la tensión de alimentación).
Preparado un alambre para insertar las clavijas y había probado por tocar el alambre de tierra (el caso de suministro de energía).
Como no conseguía nada y no estaba muy cómodo con el riesgo de que accidentalmente sopla la fuente de alimentación, decidí bucear en el caso de obtener un poco más información.

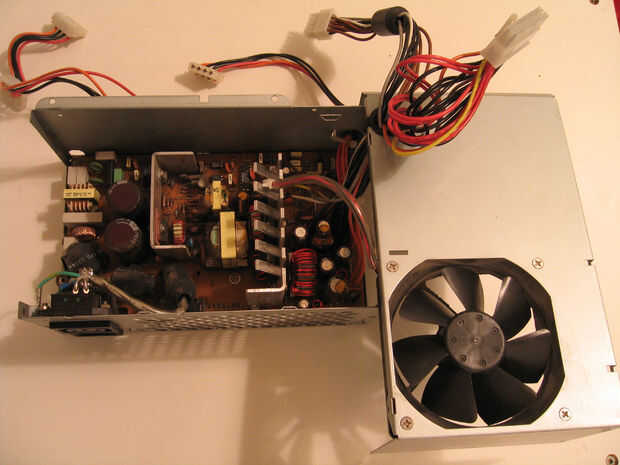

Después de tomar nota de las advertencias y teniendo en cuenta que los condensadores aún pueden sostener una carga peligrosa, cuidadosamente quitó las tapas y trató de evitar tocar cualquier circuito los cables de interior.

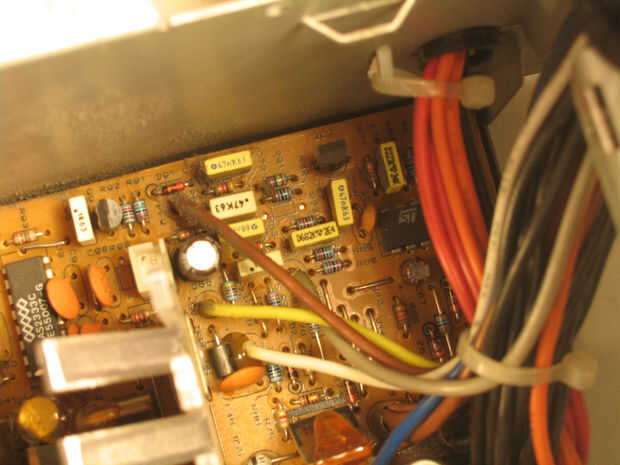

Encontré que el PCB tenía algunas notas útiles, identificar cada uno de los cables a los conectores varios.
+ 5v TRKL cable es amarillo
-sentido cable es gris
+ sensor de alambre es blanco
+ 5V es de color rojo
+ 12V es naranja
+ 3, 3V es de color marrón con estampado blanco
PFW es de color marrón con estampado negro
Con esta información en mano sentí que confiaba en que los hilos de sentido sería el billete. Cerrado el caso, conectado en la PSU y me usa el cable para puente las dos clavijas del sentido , que ambos se encuentran en el conector de 10 pines.
Aún no hay respuesta.
En desesperación y haciendo caso omiso de todas mis buenas intenciones en proceder con seguridad, casi al azar comencé a conectar los cables en las combinaciones más probables.
Como estoy todavía aquí a escribir esto, sabes cómo esto resultó. He encontrado la combinación correcta antes de me hizo saltar.
Así que aquí está, el secreto de encender el PowerPC 7500 PSU, descubrió a un riesgo significativo para la extremidad y la vida y registrados por lo que nadie necesita repetir mis errores peligrosos.
o que ambos cables se encuentran en el gran conector de 22 pines.

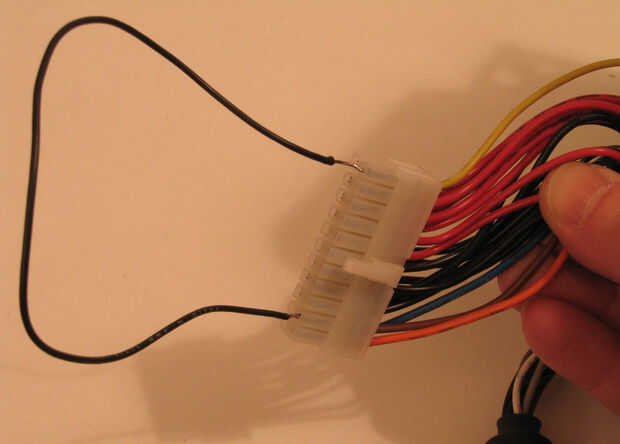

o conectar el cable amarillo (+ 5V por goteo) al marrón (PWF) se encenderá en el equilibrio de la fuente de alimentación. El wil de ventilador en marcha y ahora se pueden medir tensión correcta en todos el marrón (+ 3.3V), rojo (+ 5V) y orange (+ 12V) cables.
