Reasignación de un UPS muerto en un gabinete de controlador Motor CNC (6 / 7 paso)

Paso 6: cableado

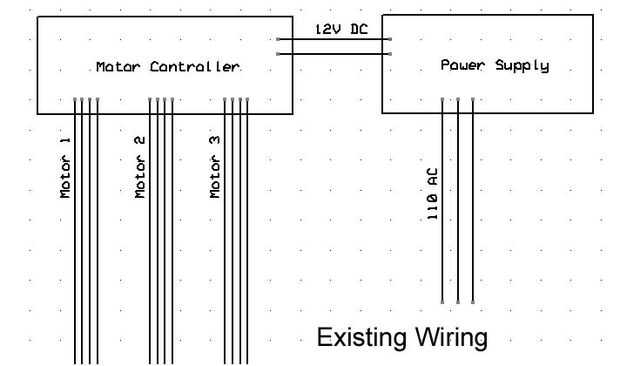

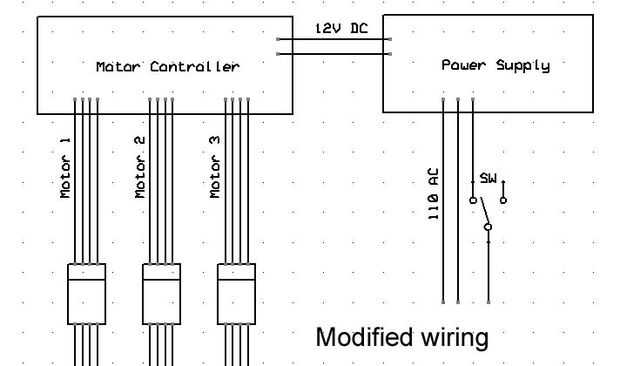

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen-top: 0; mso-para-margen-derecha: 0; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin;} Allí realmente no es mucho para el cableado; todos está haciendo realmente es agregar en línea del conector con los cables del motor y añadiendo un interruptor al cable de alimentación AC.

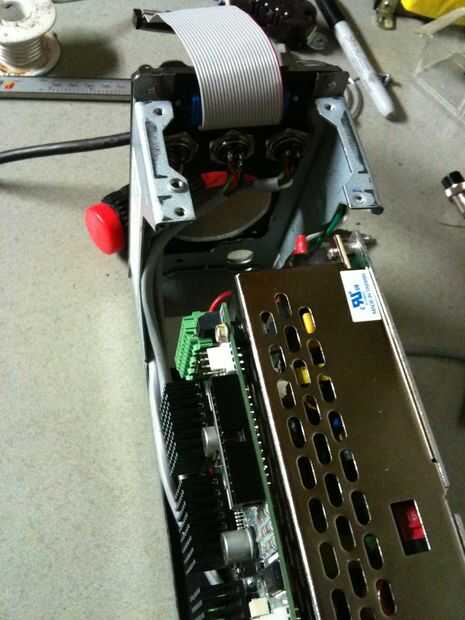

Utilicé el cable de alimentación del UPS y también se usa la arandela original para fijarlo.  Taladré un agujero bastante grande en la placa trasera nueva para instalarlo.  Una vez en su lugar me encontré que el cable de tierra y el blanco del alambre a los terminales apropiados en la nueva fuente de alimentación.
Luego he añadido un cable más largo para el cable negro por lo que pudo conectar con el interruptor de alimentación frontal.   Luego corrí el otro cable del interruptor de nuevo a la terminal correspondiente en la alimentación, completando el circuito.

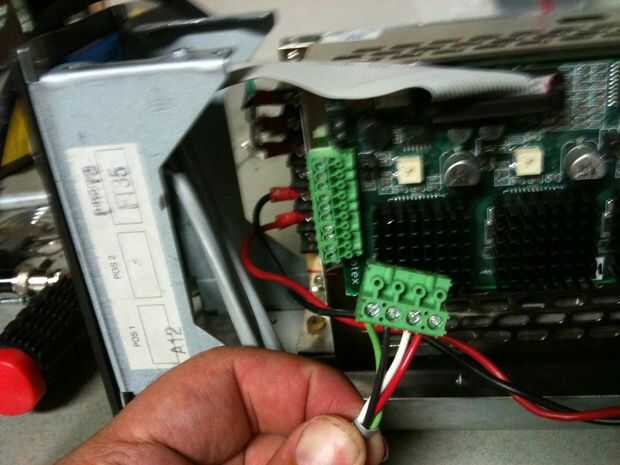

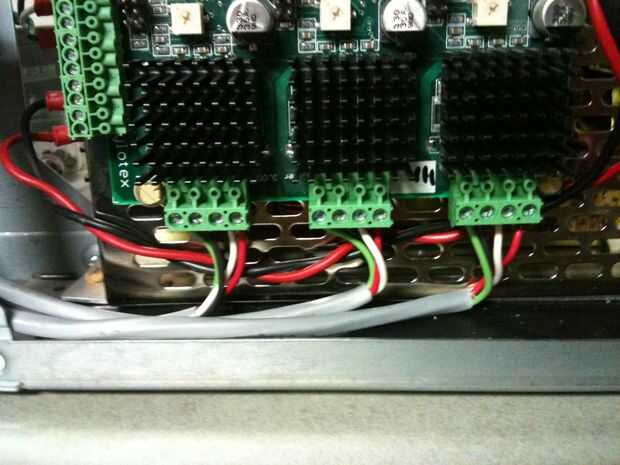

Primero marcado el motor los cables, 1, 2 y 3 y luego corte unos 10" el extremo para conectar el interior del recinto.  Me había suelda los extremos a los conectores hembra en el interior de la contratapa y conecta los conectores de perno verde existentes que conectan al controlador de motor.

La izquierda lo único que era agregar los conectores machos en los cables conectados a los motores.
