Rastreo de Cables CAT 5 con un probador de continuidad (2 / 4 paso)

Paso 2: CAT 5 conexiones de la prueba masculina y femenina

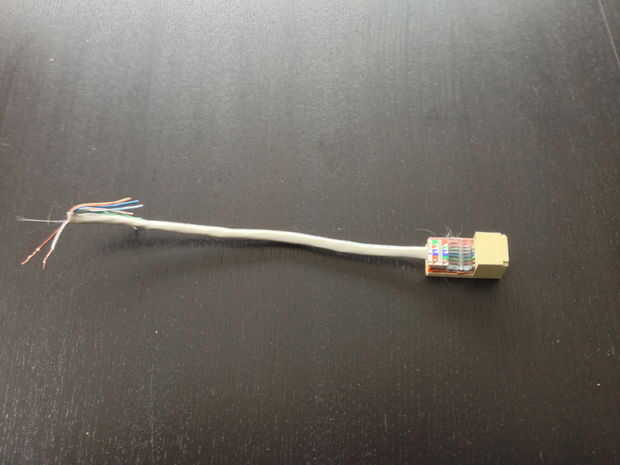

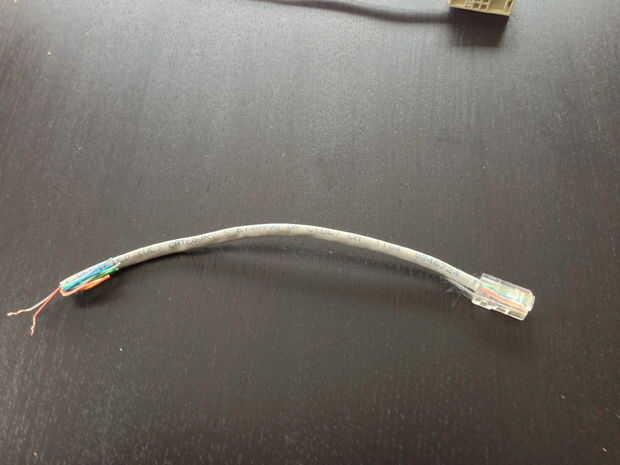

Para esta sección agarré un gato hembra y cableado con una longitud corta de 6" de cable CAT5, y para salvar a la hora de hacer un macho realmente corto sólo cortar el extremo de uno de los cables extras que teníamos alrededor.  También tuvo una pequeña sección de CAT5 y recortar sólo el par trenzado (en este caso sólo utilizaré el par marrón/marrón y blanco) para utilizar en caso de que tengo dos hembra y dos conexiones macho prueba (esto no se utilizó en este trabajo, pero mantendrá con el probador para futuros trabajos).
