RaspberryPI HAL9000 (8 / 11 paso)

Paso 8: Las vísceras y cerebros de HAL9000

Originalmente, tenía un montón de compartimentos, distanciadores y espaciadores precortados para hacer el interior de la caja un poco más ordenado, pero... Realmente yo no he utilizado.

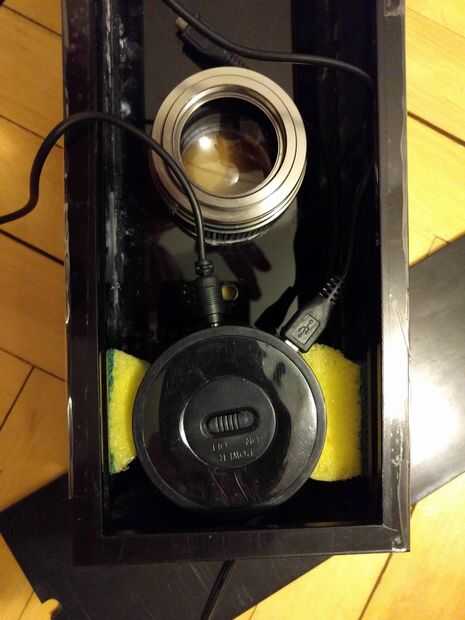

Utilicé una esponja para lavar platos para mantener el altavoz bluetooth en lugar de la parte inferior, la lente se ajuste apretado en la apertura, y no necesita ningún apoyo y la PI de frambuesa y los cables... bueno... son un desastre, con o sin compartimientos :)

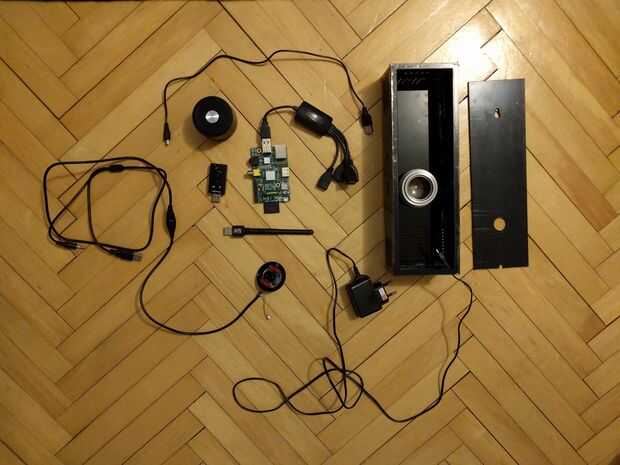

Conectar las tripas a la frambuesa PI debería ser fácil:

  1. Conecte el cable de alimentación a la frambuesa PI.
  2. Enchufe el calamar USB HUB en la Raspberry PI.
  3. Enchufe el cable USB de los altavoces en el calamar.

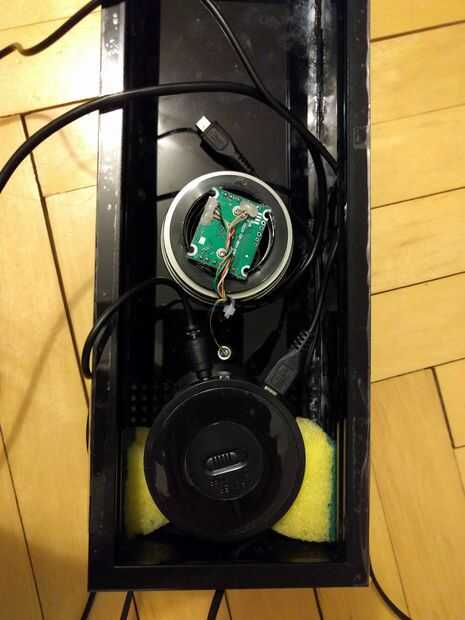

  4. Atornillar la webcam sobre la lente y poner su micrófono en el pequeño orificio en la parte frontal
  5. Enchufe la cámara cable USB en el calamar.
  6. Conectar el WiFi en el calamar
  7. Conecte la tarjeta de sonido USB en el calamar
  8. Enchufe el cable de micrófono de la cámara en la tarjeta de sonido
  9. Conecte el altavoz en el conector de salida de la tarjeta de sonido.

Y eso es todo. Easy peasy.

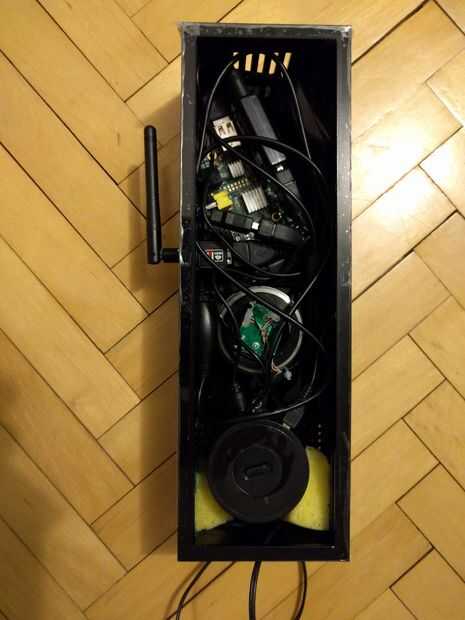

Ahora, la que todo cabe dentro de la caja, bueno, eso es un poco más difícil. Pero estoy seguro que lograrán :)

Notas:

  • El agujero para la antena de Wi-Fi en la cara de la derecha era un poco flojo, por lo que he usado alguna cinta adhesiva para que sea un mejor ajuste
  • La webcam tiene una pequeña rueda de potenciómetro para regular el brillo de los LEDs, y lo he dejado un agujero rectangular en la cara de la derecha, para que pueda acceder desde el exterior la caja y usted puede fácilmente exprime entre la caja y la lente, y no se protruya.
  • El calamar USB HUB es muy útil ya que puede reorganizar fácilmente los cables y utilizar el
