Rápida y barata la difusa luz Macro imágenes y visión por computador

Introducción

El aparejo de la iluminación creado aquí es conveniente para una gama de tareas que desea una fuente de luz difusa.

Una luz difusa perfecta (también llamada luz de ambiente en gráficos 3D) viene desde todos los ángulos y no sombras o reflejos brillantes fuertes.  Compare esto con una punto de luz, como el sol que proyecta sombras fuertes y crea fuertes manchas en superficies reflexivas.  Si usted ha estado alguna vez en un esquí en un día gris, habrá experimentado una luz difusa y la falta de sombras en la nieve blanca todas hace muy difícil ver las protuberancias.

Al fotografiar en interiores, se Obtén una luz aproximada de punto cuando se utiliza una pistola flash y una luz más difusa cuando rebota las luces de las paredes.

Por qué puede una luz difusa

Luces difusas son ideales para cuando desea:

  • No reflejos especulares (manchas en superficies brillantes como metal)
  • Sin sombras

En mi caso, yo estaba experimentando con sistemas de visión de computadora para detectar muy pequeñas para montaje en superficie (SMD / SMT) resistencias.  Yo les estaba fotografiando contra un fondo rojo, que se podría fácilmente quitar su color, pero las sombras a un equipo parecían el cuerpo de la resistencia y algunas reflexiones del cuerpo negro de la resistencia apareció blanco.  Una imagen de muestra de internet que había encontrado mostró ninguno de esos problemas y era mucho más fácil de procesar.

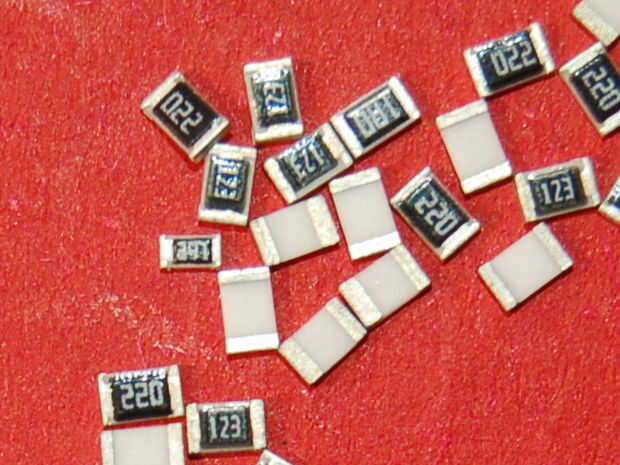

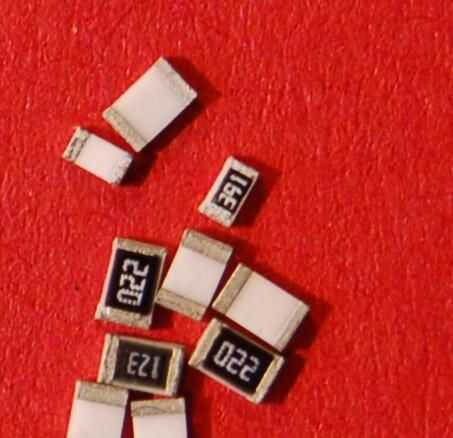

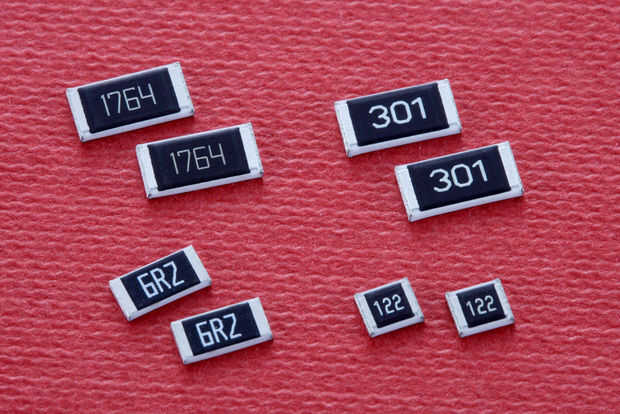

Mira las imágenes de muestra de resistencias (los rectángulos pequeños negros).  Los dos con un fondo rojo brillante creé y muestran fuertes sombras y reflejos especulares.  Contraste con la última imagen que tiene mucho más débiles sombras y no reflejos especulares sensibles.

Aproximar una luz difusa

En este proyecto, no vamos a crear una luz perfectamente difusa, pero hacer algo que es similar.  Colocando montones y montones de punto de luces (LEDs) alrededor del tema.  Idealmente nos pondría las luces todo el tema, pero en este caso quería probar dejando mucho espacio vertical entre la luz y el sujeto como en el largo plazo se montará sobre una plataforma móvil.  Así que nos montaremos todos los LEDs en una placa plana.  Un tablero plano también será más rápido y más fácil de hacer.

Una opción común comercial, estándar para cámaras SLR es un "anillo de flash", que crea un anillo de luz alrededor de la lente para crear un efecto similar.

Sería muy fácil de extender este proyecto para hacer un cubo de varios consejos para hacer que la luz venga desde todos los lados.

Tiempo, costo y experiencia

Este proyecto debe tomar sólo unas horas una vez que han comprado los materiales.  Requiere un conocimiento muy básico de electrónica, conocimientos soldadura y corte con un cuchillo afilado.  Costo total para mí fue < 10 libras, pero unas pocas libras extras para incluir una fuente de alimentación de 12V pueden ser necesaria.
