Rápida Notebook PC Robot Base (3 / 8 paso)

Paso 3: Agregar la rueda del echador

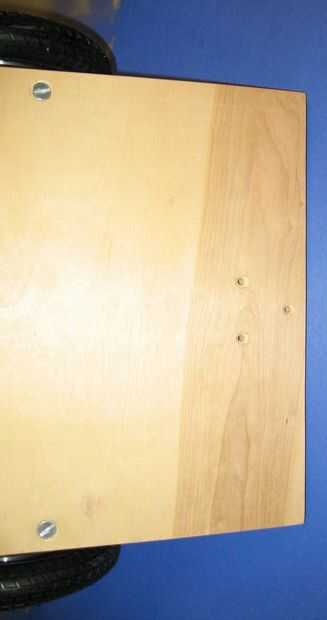

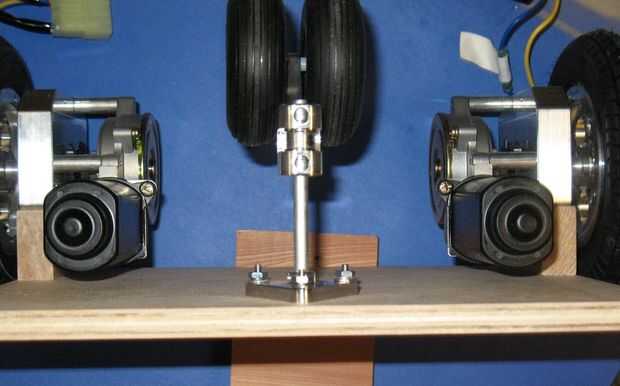

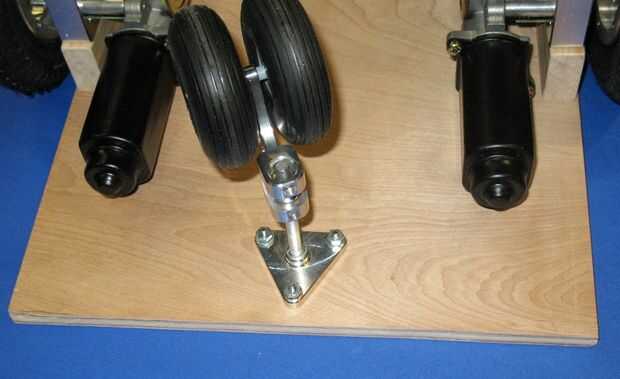

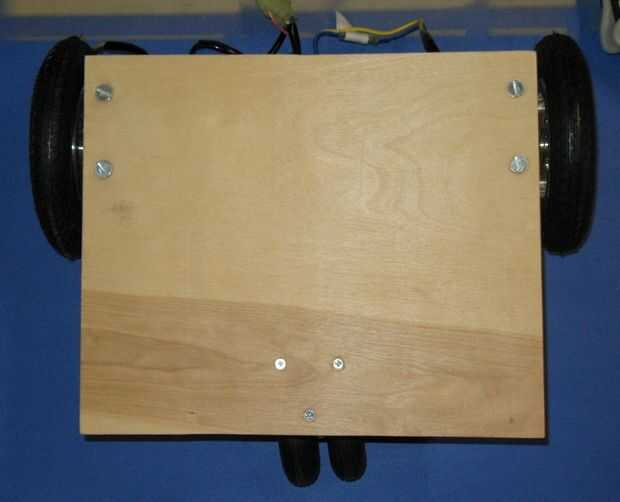

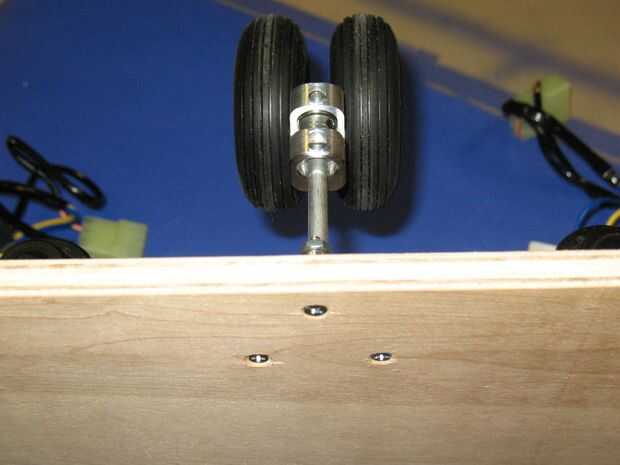

Montado en el Kit de rueda de ruedas en medio de la parte posterior del robot - centrada en uno de los tres orificios en el soporte en la base aproximadamente 1/2" del borde del tablero, después utiliza un cuadrado para hacer que los otros dos orificios paralelos a la parte posterior de la Junta. En esta configuración, la rueda puede extenderse más allá de la base cuando el robot se mueve hacia adelante. Utilizamos #6 planos pernos y tuercas para esto - lavadoras usadas para cubrir los agujeros del zócalo en el kit de ruedas - otra vez para mantener la obstrucción superior libre.

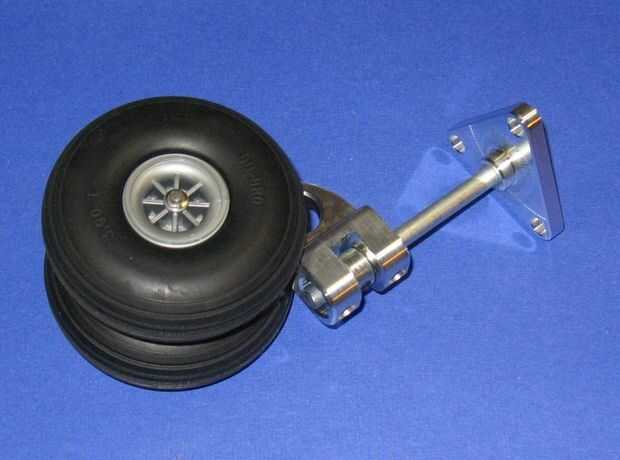

El único cambio del kit fue que hemos ampliado el eje para nivelar la base. Para nuestra instalación, realizamos un nuevo eje de 1/4 barra de aluminio que era 1 3/4" más largo que el con el kit. Utilizamos una herramienta Dremel para hacer una muesca en nuestro más reciente eje más largo para que coincida con del kit.
