Paso 3:

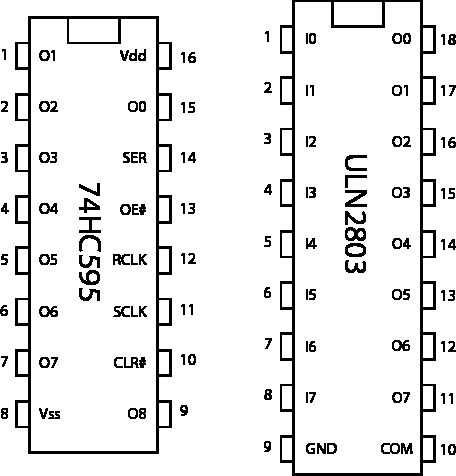

Antes de llegar demasiado lejos (la última vez, lo prometo!), quiero hablar brevemente de empaquetado DIP para aquellos de ustedes que son nuevos en electrónica. DIP embalaje, o Dual In-Line, es un simple edificio estándar desarrollado para chips electrónicos portátiles. Lo importante a notar aquí es que casi todos los chips en torno a este estándar tienen la misma configuración de pines. Mirando el chip desde la parte superior (para que pueda ver los números), verá un punto, muesca o ranura curvada en el chip. Convertir esto que es en la parte superior (12:00). El primer pin en la parte superior izquierda es el pin #1. Mover hacia abajo el lado izquierdo, hay pin #2, pin #3, etc.. Al llegar a la parte inferior cuenta ahora el lado derecho, pero esta vez cuente de la parte inferior. Tipo de están numerados en sentido antihorario en este sentido. Para mayor claridad, ver la imagen.
