Paso 7: Diseño de PCB

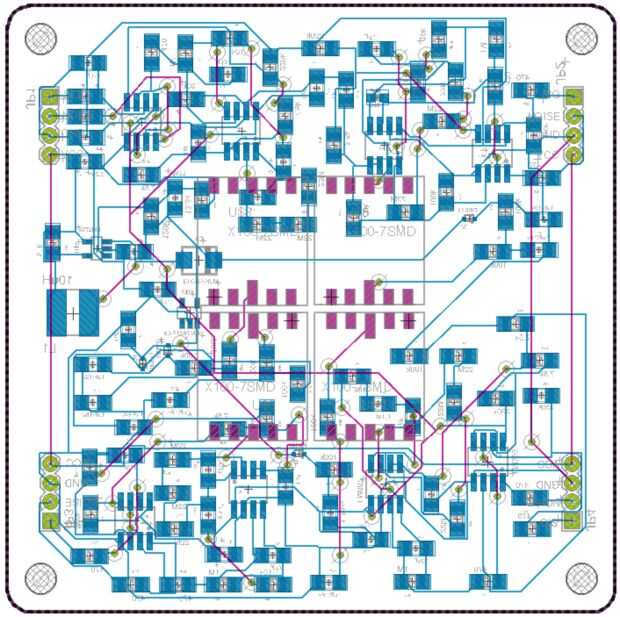

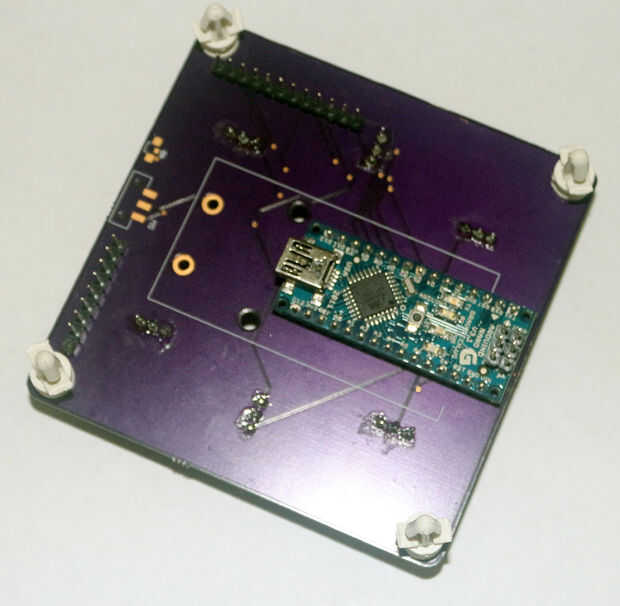

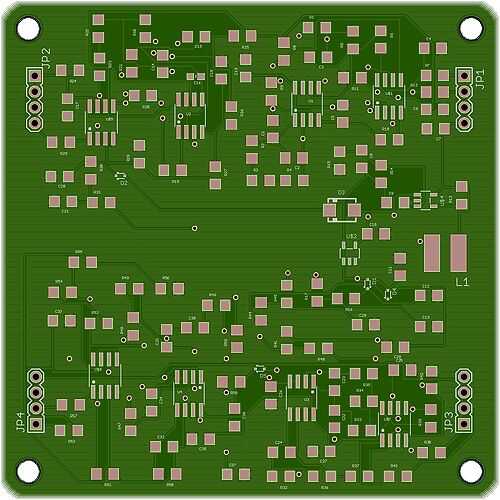

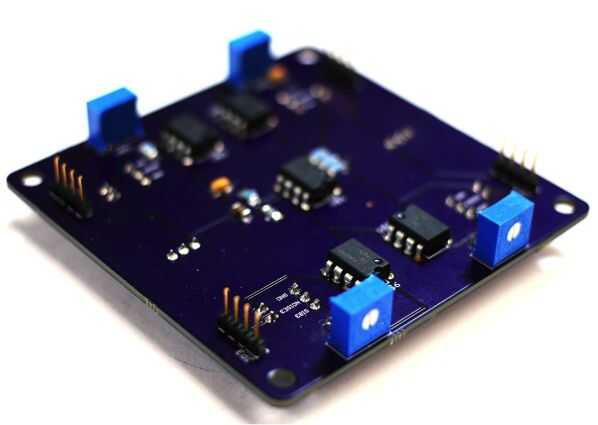

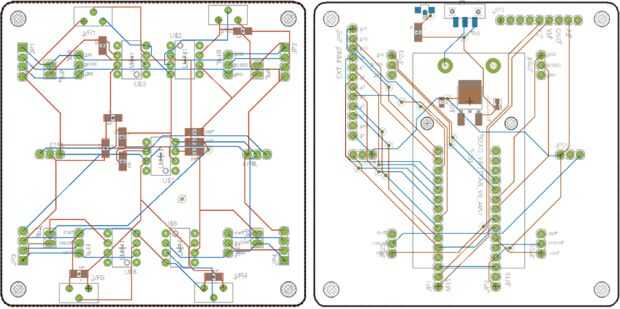

Porque el sensor seleccionado para el detector final sólo existe como un componente de la huella SMT que tuve al diseño PCB (2 capas). Por lo tanto, todos los circuitos asociados también se ha migrado a tableros PCB en lugar de la placa. Todos los componentes analógicos se colocaron en dos PCBs separados y los componentes digitales en otra para evitar interferencias de ruido.

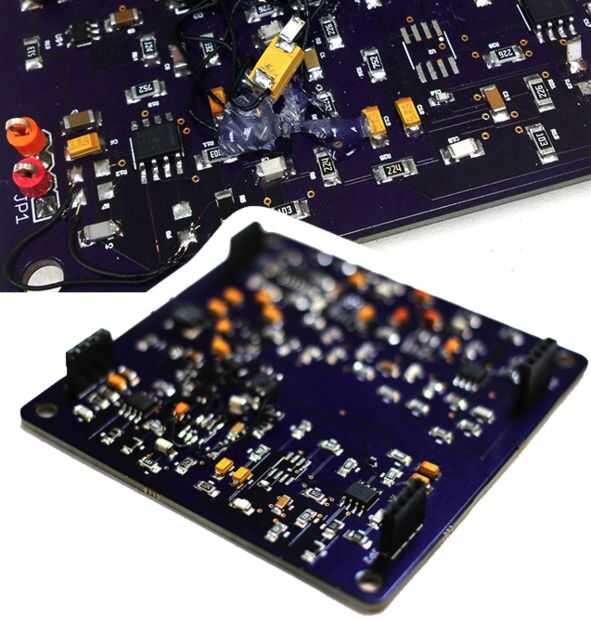

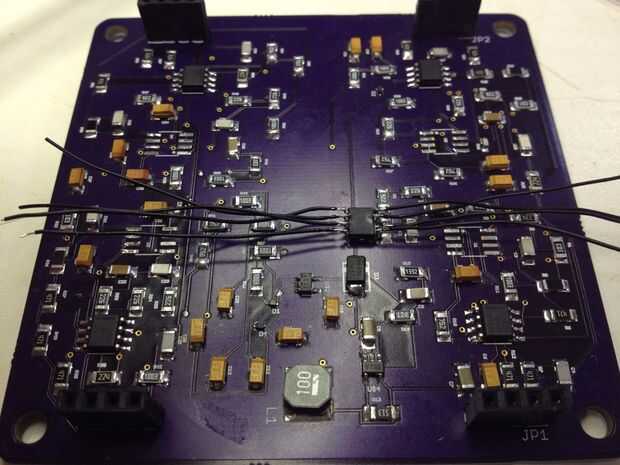

Estos fueron los primeros PCB he tomado así que tuve que recibir ayuda para el diseño del águila. El PCB más importantes es el de los sensores y amplificación. Con un osciloscopio las salidas en los puntos de prueba de monitoreo el detector puede funcionar únicamente con esta placa (derivación de DAQ). He encontrado y corregido mis errores; Éstos incluyeron componentes mal huellas, que resultó en nuestros amplificadores operacionales de bajo ruido para ser aprovechado por el alambre, y componentes de fin-de-vida que fueron intercambiados con alternativas. Además dos filtros fueron agregados al diseño para suprimir la llamada oscilaciones.
