Paso 1: Hardware
Utilicé el siguiente hardware, disponible en los Estados Unidos de un dispositivo moderno (http://shop.moderndevice.com/ ) o en otros lugares de JeeLabs (http://jeelabs.com/ ).
* JeeNode Kit ($22,50) (también conocido como "transmisor")

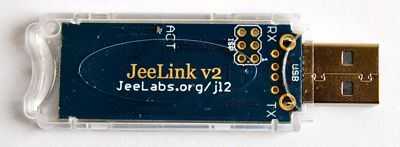

* JeeLink módulo ($36,50, ensamblado) (también conocido como "receptor")
* JeeLabs presión tapón ($21,95) Bosch BMP085 sensor barométrico de presión y temperatura.
* BUB USB Board Kit ($14,00) o FTDI cable de programación
Opcional:
* Sensor de acelerómetro de 3 ejes de BMA020 JeeLabs gravedad enchufe ($20,00)
* JeeLabs memoria enchufe ($9,50) (1 x 128 KB STMicroelectronics M24M01 EEPROM)
Para la instalación completa, estás en unos $125 + gastos de envío. Podía volar con solo un enchufe de la presión de altitud. Usted también necesitará baterías y un soporte (yo tengo la mía en RadioShack). Considera esto como una pequeña inversión en su educación continua de la máquina. Sólo se necesita un JeeLink y USB BUB. Puede Agregar o volver como el sueño de muchos JeeNodes como proyectos le (o solo escribe "Arduino" en el buscador de Instructables). Los sensores y biblioteca de Puerto pueden usarse con un Arduino estándar con cierto esfuerzo.
Descargo de responsabilidad:
No trabajar ni tener interés financiero en JeeLabs. De hecho, tendría un rato duro apuntando a los países bajos en el mapa. Tiene, sin embargo, trabajé con tecnología de Jean-Claude y parece bien documentado y apoyado. Estos son los tres requisitos para obtener mi dinero ganado duro en mi búsqueda de hobby. Espero que esto envía más su camino.
Fabricantes de soldadura :
Cada uno de los kits tienen instrucciones en línea y requieren algunos de soldadura. Los sensores necesitan soldados dependiendo de cómo colocarlos encabezados. Si no estás seguro de tus habilidades de soldadura, Echale un vistazo. Si quieres ver lo que el kit de construcción implica, Echale un vistazo http://jeelabs.org/2010/09/26/assembling-the-jeenode-v5/ . Una vez que se compila esto, definitivamente puede reclamar que usted puede soldar. Hacking es todo acerca de destrezas.
En mi configuración de hardware para el transmisor, todos los sensores de IC2 están conectados a Puerto 3 y tengo un solo LED y resistor conectado al puerto 4 digital y GND líneas. Cualquier variación de este diseño puede ser fácilmente representaron en el programa del transmisor cambiando los números de puerto. Estoy alimentando el JeeNode con 2 x AA en un plástico para pilas de RadioShack. La Asamblea del vuelo pesa aproximadamente 50g, de los cuales un poco menos de la mitad es de la batería. Una batería de iones de litio ligera sería lo ideal para esto, pero debido a la constante cerca radio de operación, tarda un poco más de una celda de moneda CR2032 (sí, he intentado).
