R/C de coches de Lego (4 / 10 paso)

Paso 4: Servo

Cuando diseñé este Lego de R/C coche, pensé en usar otro pequeño motor para conducir el sistema de dirección utiliza. (Paso 3 - sistema de dirección).

Después miró a su alrededor, encontré un servo micro roto con el servo horn ahí en mi escritorio. Tomé un buen vistazo y encontró que el servo podría encajar perfectamente en el marco del coche. Su anchura es menor dos postes de madera, y su longitud es aproximadamente del tamaño de dos ladrillos de altura.

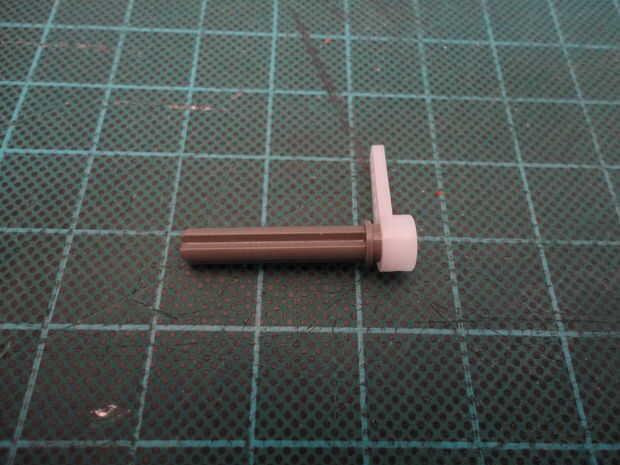

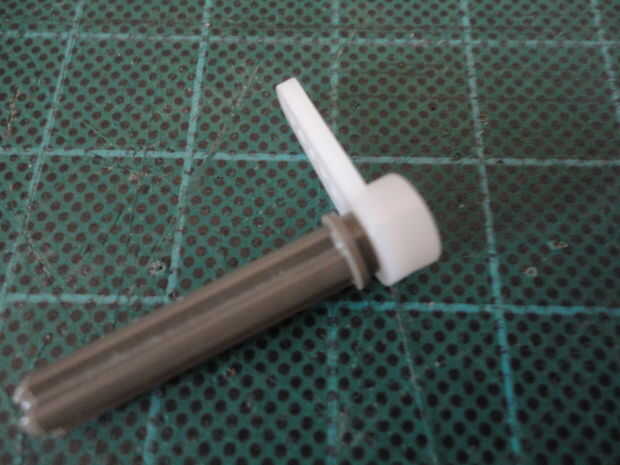

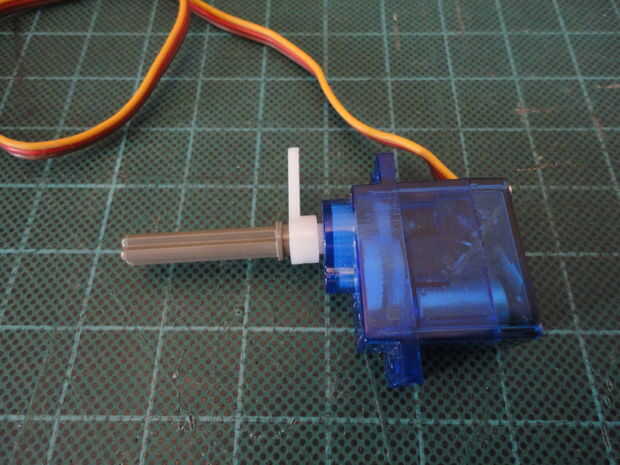

La otra buena noticia fue la apertura de horn de servo (donde nos aprieta el tornillo para el servo) tiene exactamente el mismo tamaño que el eje de Lego.
Como se muestra en la foto 3.

Así que decidí usar este micro servo como el machanism dirección de mi coche.

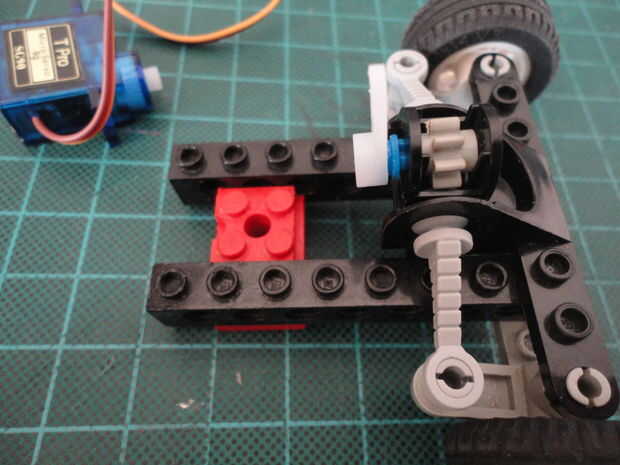

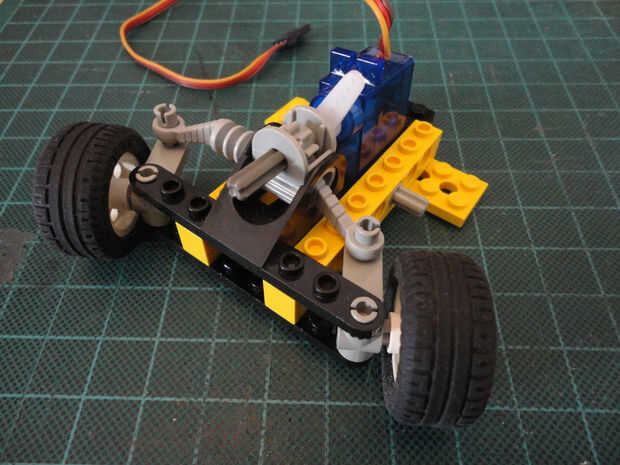

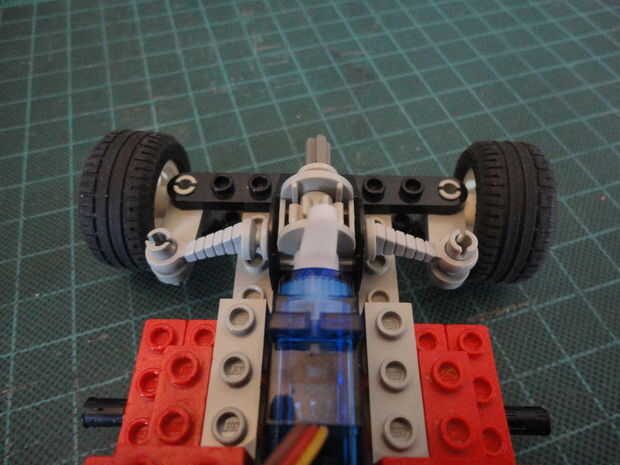

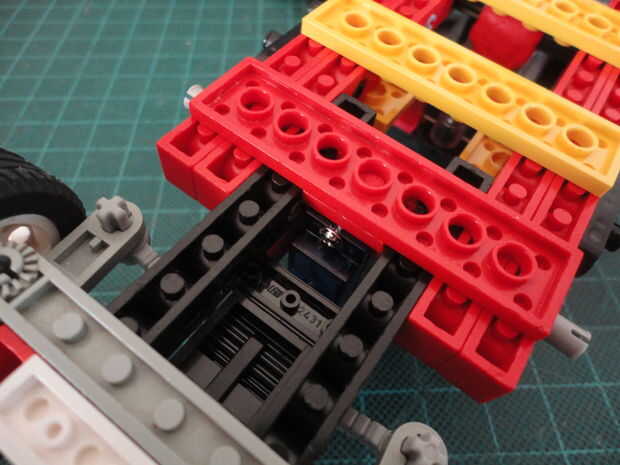

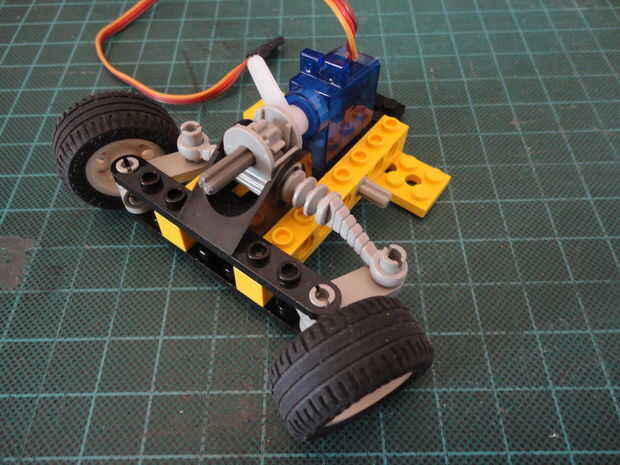

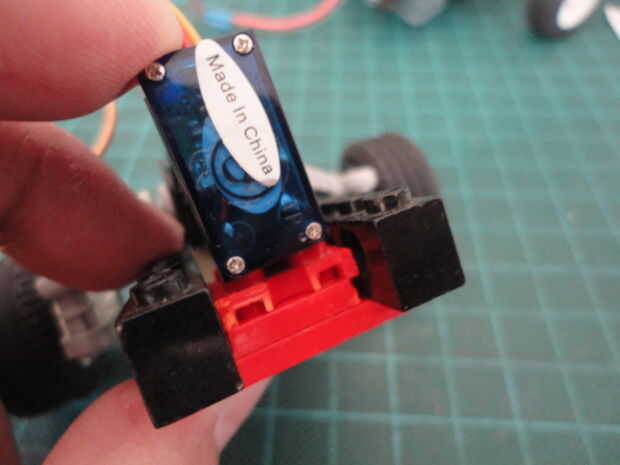

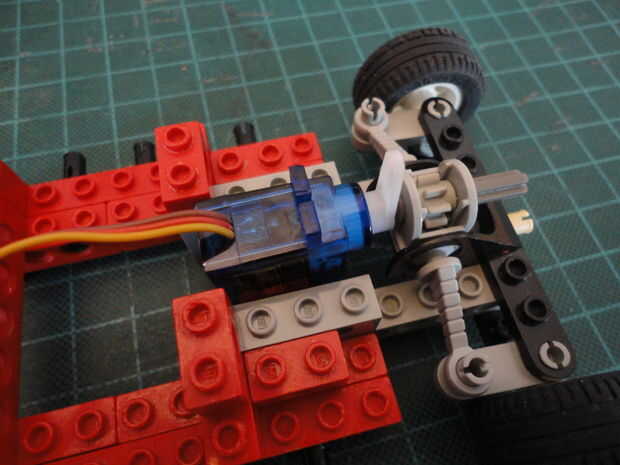

Imágenes 6, 7 y 8 mostraron cómo instalé el servo en el bastidor delantero del coche maqueta con el sistema de dirección. Ha trabajado bien.

En esta etapa, no cola en el eje (#6587) el cuerno del servo todavía! Porque quiero Asegúrese que todo encajaría, o simplemente tratando de hacer el "ensayo del vestido'. Como resultado, encontré que tenía que hacer una pieza extra personalizada, el servo base, hacer que el servo robusto y ajustado en el lugar.

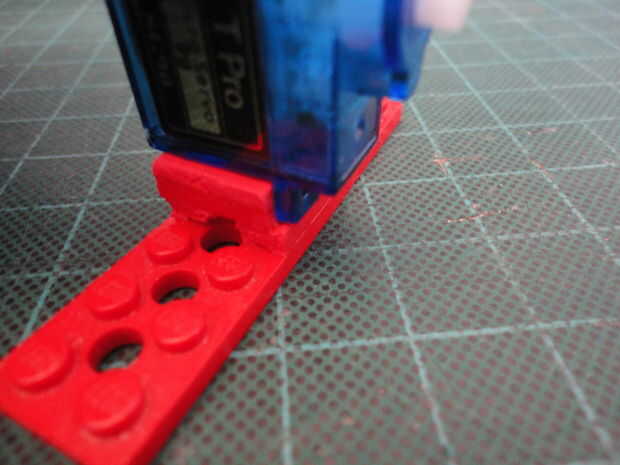

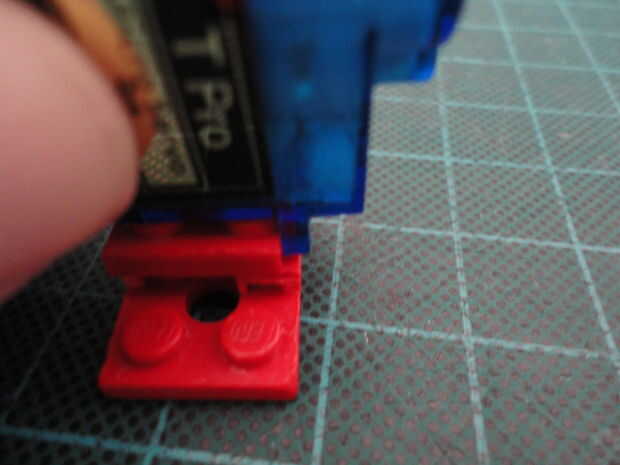

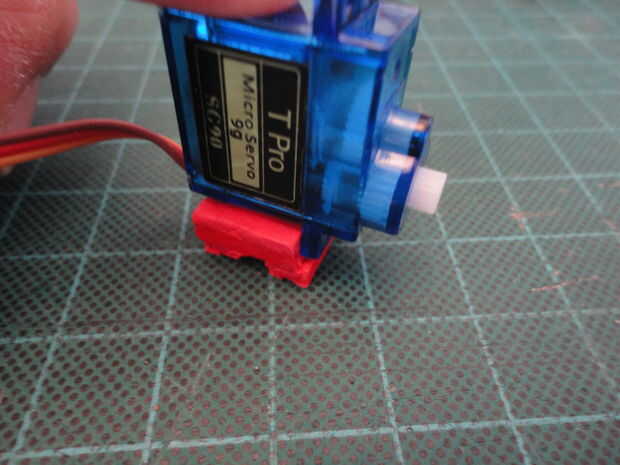

Construcción Base de servo

Piezas y herramientas

2 la placa técnica no. 2 x 2 (#3022). Usé el pedazo roto de la placa técnica 2 x 8 (#3738)
Sugru

Aquí está resumida la construcción:
(Nota: ver foto 9 a 23 para la construcción de los datos.)

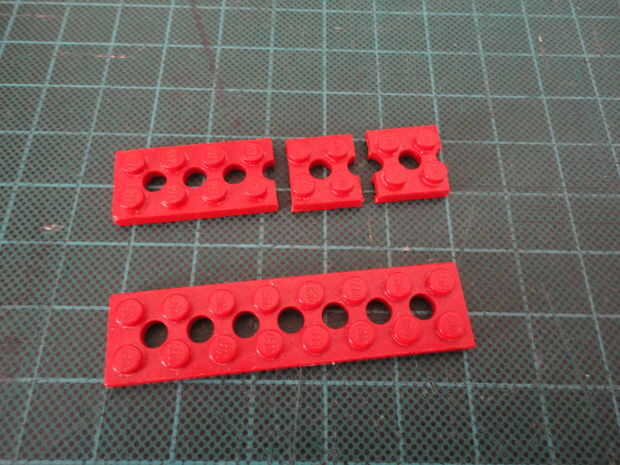

Hicieron placas de 2 x 2 de quebradas existente placa de 2 x 8.

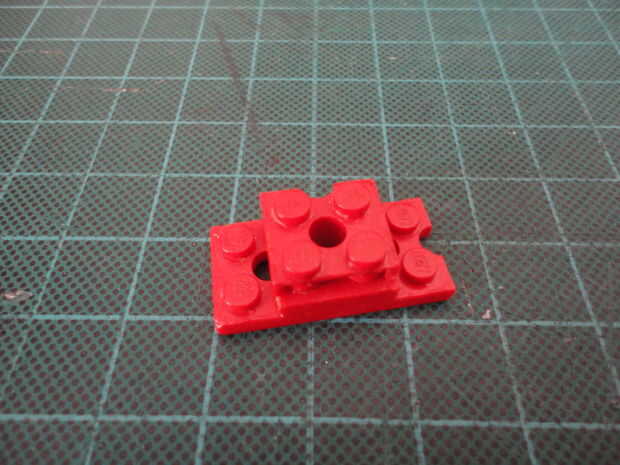

Apilar juntos estas placas de 2 x 2

Corte la placa superior para permitir una ventaja para el servo

Ajuste y arena para que el servo ajuste

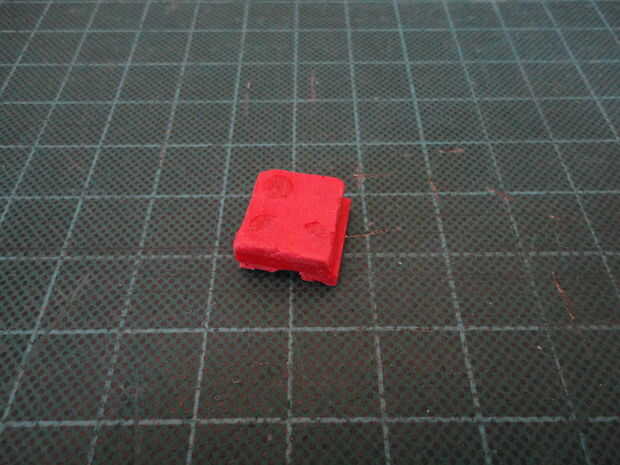

Sugru ellos juntos y la brecha. Hacer que la placa superior plana.

Esperar un día, para permitir la sugru curar.
