Paso 4: Hacer un tablero

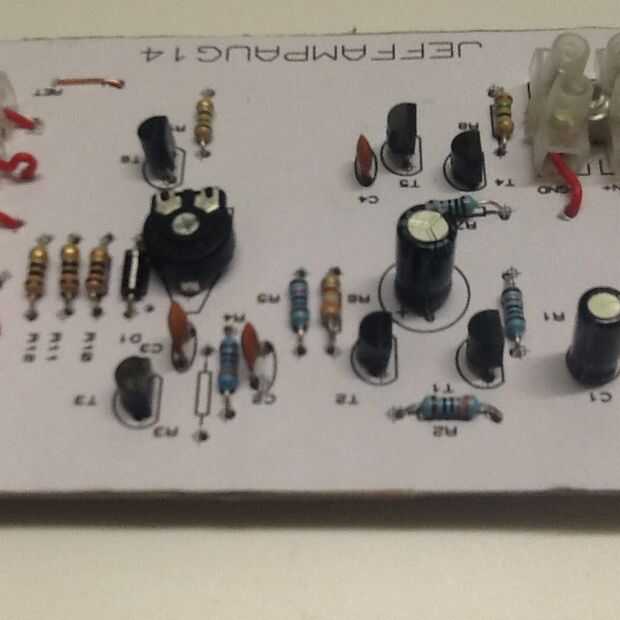

Realmente hacer un tablero es bastante sencillo. Primera aunque una palabra acerca de tarjeta adecuado. Cartón es un material ubicuo, pero la mayor parte de no es adecuado para la fabricación del tablero. Definitivamente no es la tarjeta acanalada fina, utilizada para la mayoría de los casos embalaje. Dobla fácilmente y es incapaz de áspero permanente manipulación. El mejor material que he encontrado viene de desmontar cajas de papel maché. Estos pueden encontrarse en tiendas a un precio razonable de modelado. Este material es muy grueso y es ideal para dispositivos discretos como el módulo de amplificador de transistor se muestra. Si vas a usar IC y tarjeta normal, como en papelerías buena es convenientes. La razón es simplemente que los pines del IC se pierden con el material más grueso de Mache.
Cualquier material está utilizando la primera tarea es cortar los planos de diseño con un par de tijeras. Pegar la plantilla a la tarjeta. Recorte cuidadosamente la tarjeta para que coincida con el borde del tablero. Si ha impreso a la tierra como una imagen espejada de 1:1 puede pegar esto para invertir parte de su tarjeta. Si te estas alineado correctamente entonces usted tendrá una guía para realizar las conexiones una vez que se han añadido los componentes.
Procede a montar los componentes. Poner tu tarjeta, superposición de cara hacia arriba sobre un trozo de cartón corrugado de desecho. Casi cualquier vieja pieza de caja cumplirá esta función. Tomar el gran tornillo autorroscante y usarlo como un sacador de centro para hacer un guión con el filo donde quieras los agujeros que. Tenga cuidado con pins de IC ya que son bastante implacables de errores. Ahora usando el alfiler como un golpe podemos hacer el componente de montaje agujeros en los guiones. El martillo es opcional pero empujando el pasador a través de con la mano hace el pulgar dolor! Si has montado el trazado de la pista correctamente debe encontrar que sus orificios coincidan con los orificios del componente.
Usando un perno tiene el beneficio extra de un agujero que reduce en diámetro en el lado de la pista debido a su punto. Como resultado componentes se llevan a cabo firmemente en lugar por la Junta cuando se insertan. Un taladro convencional y las piezas se convierten en inestables y fácilmente mover, incluso después de soldar.
Inserte los componentes uno por uno y soldar los cables directamente entre sí para hacer las conexiones apropiadas. Siga el diagrama de la pista. Piezas de conexiën juntos directamente substancialmente reduce el número de conexiones requeridas en comparación con un PCB convencional. Los audio aficionados como yo diría que esto es una ventaja distinta calidad. Su también es necesario utilizar un único hilo de conexión para hacer más conexiones. Si usted tiene tablero con unas superior echó a un lado las conexiones de que estos pueden hacerse también con hilo solo usando el cable envolver como aislamiento
Lo que usted debe terminar con es un análogo funcional de la Junta que diseñaste. Cualquier problema que encuentre puede abordarse en esta etapa antes de ordenar una tabla hecha profesionalmente. Por supuesto para gente como yo, uno diseño mercaderes semana esta idea es un regalo del cielo. No sólo obtengo un prototipo mejor funcionamiento pero también llegar a diseñar un tablero para un posible uso futuro.
