Que el conector de 24 Roland GR-300 (5 / 5 paso)

Paso 5: El cableado de la soldadura

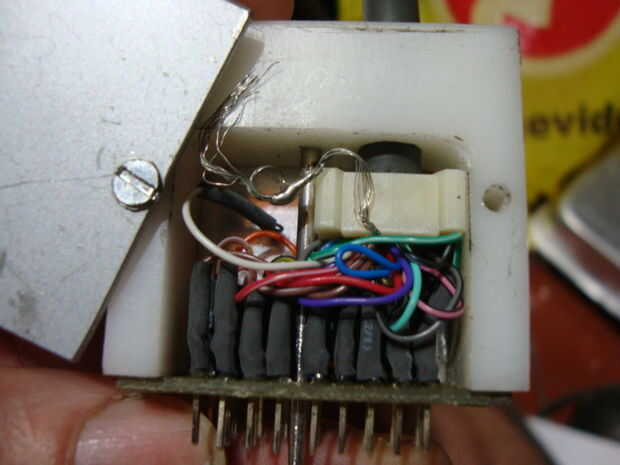

El último paso es soldar los cables individuales para el pin correcto dentro de la caja, utilice la tabla en la página Wayne´s como guía, use termo contráctiles para evitar cortocircuitos.  Esta es la parte más difícil it´s muy fácil cometer un error ya que hay tantos cables en un espacio tan corto.
El plástico blanco en la fotografía es una cerradura que evita daños al cable si alguien tropieza con el cable.

Comprobar después de hacer antes de encender. Ver también el video:
http://www.youtube.com/watch?v=9gpirFvfTWo
