Quadcopter FPV durable (1 / 8 paso)

Paso 1: Marco de la geometría y diseño

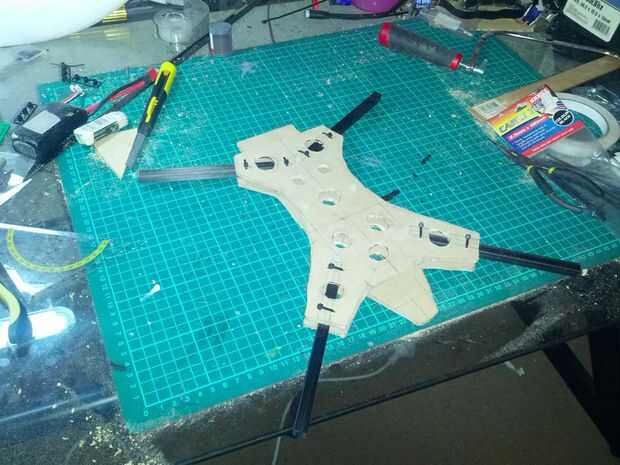

La foto de abajo muestra la estructura básica de este diseño de marco--el sándwich de dos capas de madera del MDF, con el carbono brazos de tubo cuadrado de fibra. No se pueden ver, pero también pongo cinco espaciadores de nylon (10mm de longitud, con tubo cuadrado) en el medio, agregar algo de fuerza extra a la estructura, y también ayudar a prevenir la torsión de la estructura.

Los espaciadores de nylon también sirven como 'paradas' para los brazos, cuando empujándolos detrás después de una reparación, para que se sientan en la profundidad correcta en el marco.

Sin embargo, la facilidad de reparación real proviene del uso de los amarres de cable para garantizar los brazos en su lugar. SIN COLA. Para los brazos delanteros especialmente, normalmente serán impactadas hacia la parte trasera del quad, y en estos casos cuando el brazo está libre de resbalar en el sándwich de marco, todo lo que sucede normalmente es uno de los descansos sólo cable lazos.

Como los brazos no gire entonces el quad va a volar perfectamente bien. También, en mi generación, los brazos pueden incluso cambiar de puesto adelante/atrás ligeramente, pero que no afecta las características de vuelo. Siempre y cuando no gire los brazos!

Para esta construcción usé tubería cuadrada de 10mm. Aquí hay un enlace a la página del producto:
http://www.hobbyking.com/hobbyking/Store/__9012__carbon_fiber_square_tube_750x10mm.html

Espaciadores de nylon:
http://www.hobbyking.com/hobbyking/Store/__29540__5_6mm_x_10mm_M3_Nylon_Tapped_Spacer_10pc_.html
