Qi habilitado Banco de energía Solar y la carga del Dinamo (3 / 7 paso)

Paso 3: Colocar todas las piezas y cortar unos agujeros

El panel solar y manivela se viven en el exterior de la caja, así que necesitarás comenzar con los.

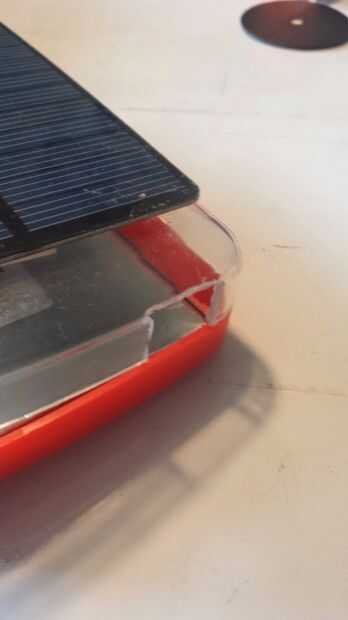

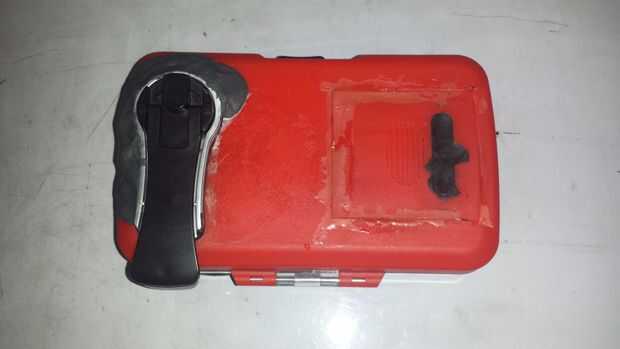

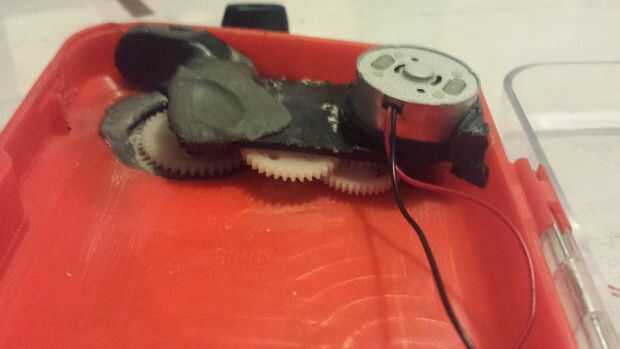

Taladro 2 agujeros pequeños para los cables del panel solar ir a través. Luego fije el panel con Sugru. Sugru funciona tan bien para esta parte porque se crea una cresta sólida protectora alrededor del panel, así como proporcionan una superficie antideslizante para la carga inalámbrica en el otro lado. Hacer un canto que es más alto que el panel, por lo que puede evitar rallar el panel si pasa de ese lado. Permitir la Sugru curar durante el tiempo especificado en el envase (24 horas, creo). Mientras tanto, usted puede cortar un agujero en el fondo de su caso para el dinamo. Desea el dínamo dentro de la caja y la manivela, así cortar lo suficiente del caso para permitir que los engranajes y el motor dentro. Asegure la dinamo con masilla epoxi. Este material cura rápidamente así que asegúrate de que tienes todo en su lugar y no hay ninguna masilla en los engranajes. Ayuda a girar la manivela mientras su curado para asegurar que el movimiento no está impedido.

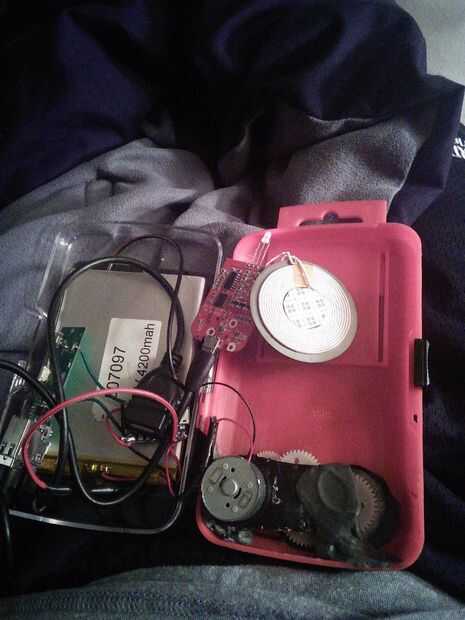

A continuación, colocar (no asegure todavía) las tarjetas de circuitos y cables donde usted planea. Asegurar un ajuste adecuado y asegúrese de que su caso puede cerrar todavía. Desde allí, mida la longitud de alambre que usted tendrá que hacer todas las conexiones. Usted necesitará 2 proveniente del convertidor DC-DC, así como los cables puede que necesite ampliar la batería, panel solar o motor Dinamo para el controlador de carga.

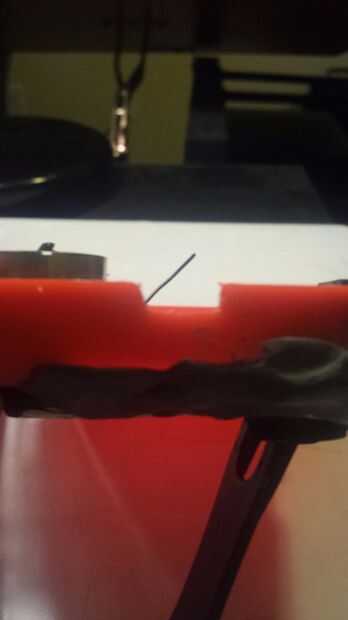

Una vez que todo esté en su lugar, marque y corte los puertos con una Dremel o tal vez un cuchillo si su caso es de plástico... Necesitará un puerto para el puerto micro-USB en el controlador de carga para el conector hembra del USB y un puerto opcional para el interruptor si está utilizando un cargador inalámbrico.

Otra nota de carga inalámbrica: colocar la bobina de modo que haya tan poco material del caso como sea posible entre la bobina y el exterior de la caja. Muchos de estas bobinas sólo trabajan sobre un espacio de unos pocos milímetros.
