QBee - AirPlay MPD integrado altavoces (4 / 6 paso)

Paso 4: Montaje de la caja

Observe detenidamente la orden de los pasos a continuación. Si usted pega un pedazo de madera demasiado pronto, puede ser difícil hacer algunas cosas más adelante.

Estructura MDF

Una vez que han cortado las piezas de madera, la primera parte será montar el MDF. La forma más sencilla de hacerlo es poner un panel largo plano y pegue los 8 otros pedazos más pequeños en él (4 paneles por caja del altavoz), manteniendo todo junto con llaves. Usé pegamento epóxico para este paso ya que llevará a cabo muy bien. Como haces esto, tenga cuidado de ajustar finamente las piezas juntos por lo que es un rectángulo bonito. Puesto que vamos a encolar tableros contrachapados en esta estructura, pequeñas imperfecciones en la alineación pueden ser problemáticas.

Una vez que este ha secado, debe cortar espuma acústica a las dimensiones adecuadas que se inserta más adelante. puede pegar el otro (delantero o trasero panel). La arena de las asperezas y hacer que todo quede al ras.

Acabado de la madera contrachapada

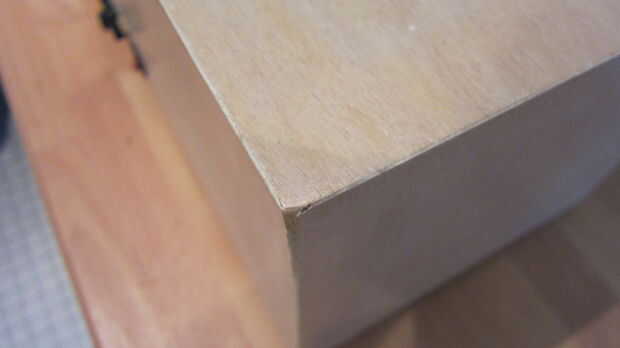

Por lo que los paneles se montan muy bien, biselar los bordes interiores a un ángulo de 45 grados.

Antes de que pegue en la caja, tenemos que trabajar en el panel frontal para hacer los agujeros y tomas de corriente para los LEDs y los controles. Taladro un rectángulo que en que para adaptarse a la pantalla en el centro, así como agujeros para acomodar el potenciómetro, interruptor, LED y 3,5 mm de entrada. También Perfore huecos que puedan caber muy bien desde el exterior (ver foto).

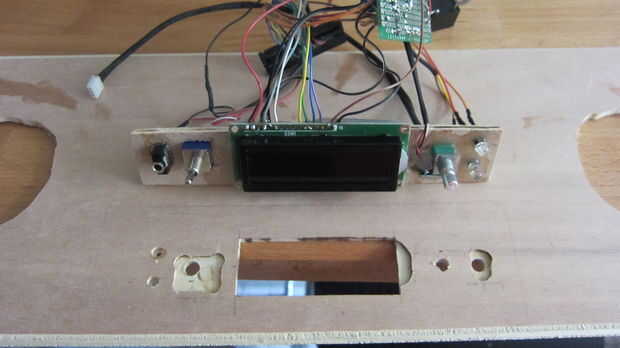

Una vez hecho esto, lo necesario para preparar una pequeña placa de madera que se liguen los controles con los orificios apropiados y tomas de corriente para cada parte. Montar las piezas en el panel frontal, coloque la placa sobre ellos y poner pegamento entre las partes y la placa de madera para sostener todo junto. Retirar el paté y los controles que deben pegar en él y poner pegamento epóxico para fijarlos permanentemente.

Es necesario cortar una parte del panel frontal del MDF para que tu placa de madera con sus controles puede alcanzar el panel de madera contrachapada. Perfore agujeros en el panel de madera contrachapada delantero (en la parte interior, no a través) en que pondrá 4 imanes que servirán para sostener la cubierta.

Ahora puede pegar los paneles delanteros y traseros a la caja, observando cuidadosamente la alineación. La madera debe ser 5mm más grande que el MDF en cada frontera.

Sacar un poco del panel trasero (MDF y madera contrachapada) para acomodar las entradas y controles traseros. Debe sacar una parte más grande de madera como se puede ver en las fotos.

Pegue los paneles superiores y laterales.

Terminando

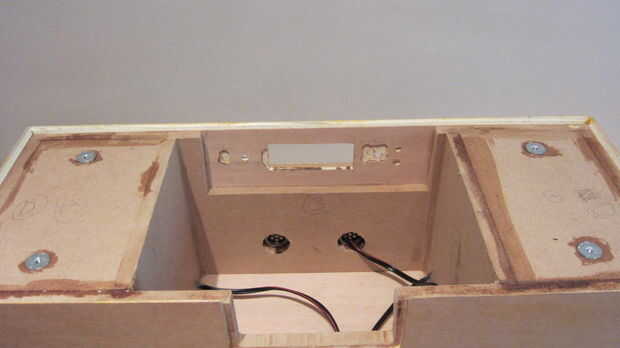

El panel inferior se atornillarán con las patas de goma para tener acceso al equipo. Perforar y pegar las notas de 4 tornillos en el MDF con epoxy (no todo el camino a través, del altavoz cajas necesitan ser cerrado!).

Taladro 4 agujeros para las rejillas de ventilación y pegar en.

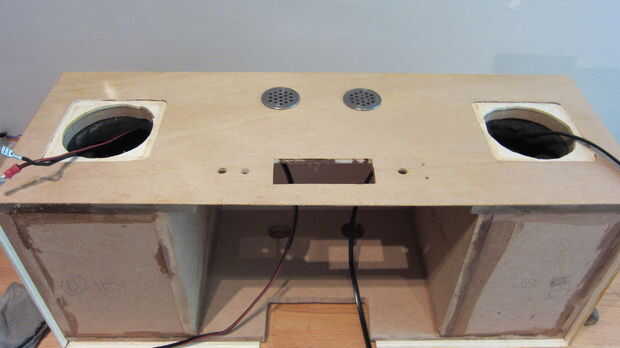

Perfore los agujeros para altavoces, así como 2 agujeros internos para pasar los cables de audio desde el amplificador a los altavoces. Coloque los cables y poner pegamento en el espacio extra en los agujeros. También puede insertar la espuma acústica dentro de las cajas del altavoz.

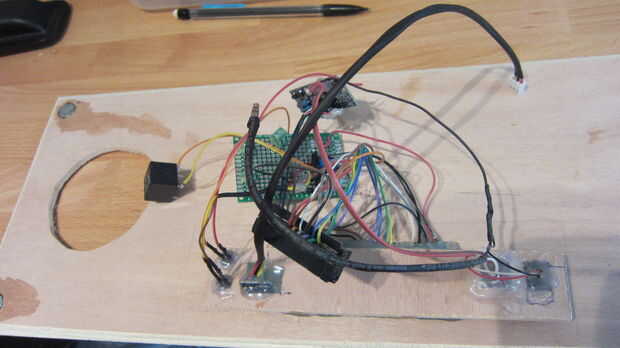

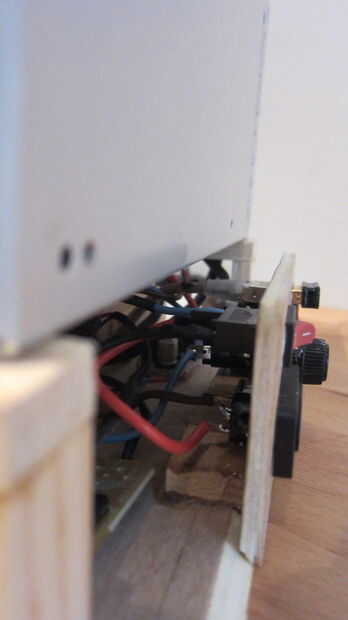

Cortar una pieza de contrachapado que sostenga todos los controles posteriores y péguelo en el panel inferior de madera contrachapada.

La cubierta de la

Para proteger los altavoces, que vamos a construir una bonita cubierta de tela acústica que se pegue perfectamente a la caja con imanes. Construir un marco basado en la posición de los cuatro imanes colocados en el panel frontal. Tenga en cuenta que el marco no es un rectángulo debido a los controles del frontal por lo que no es así de simple. Asegúrese de que es plano cuando pega.

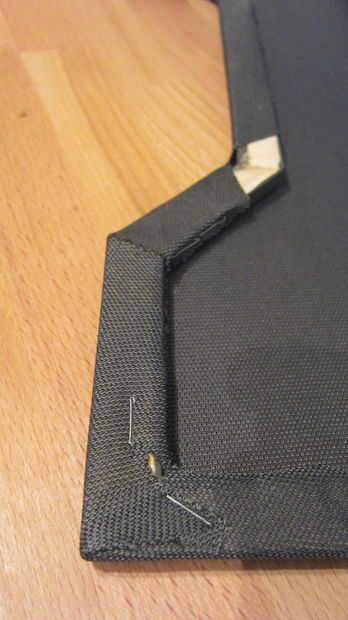

Coloque la tela acústica con grapas. Ten cuidado en las esquinas de justo por encima de los controles, se puede ha hacer mejor que lo que ves en las fotos.

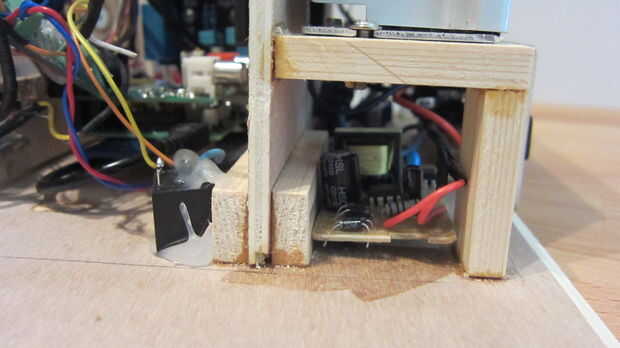

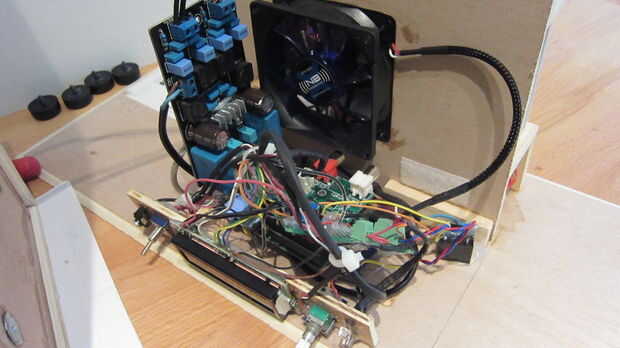

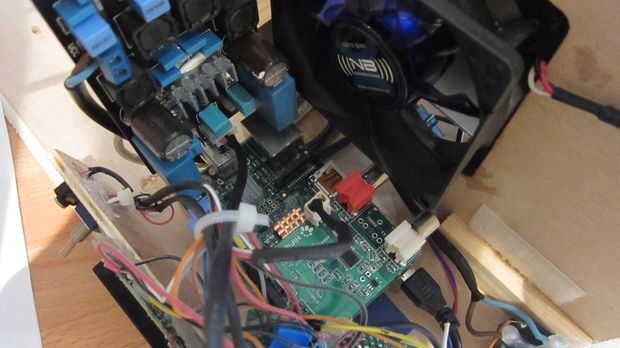

No voy a entrar en detalles de cómo colocar el equipo dentro. Usted puede mirar las fotos para ver como lo has hecho y hacer algo parecido.
