Python/Arduino Serial controlador: Horno casero (4 / 8 paso)

Paso 4: Hardware (producto químico)

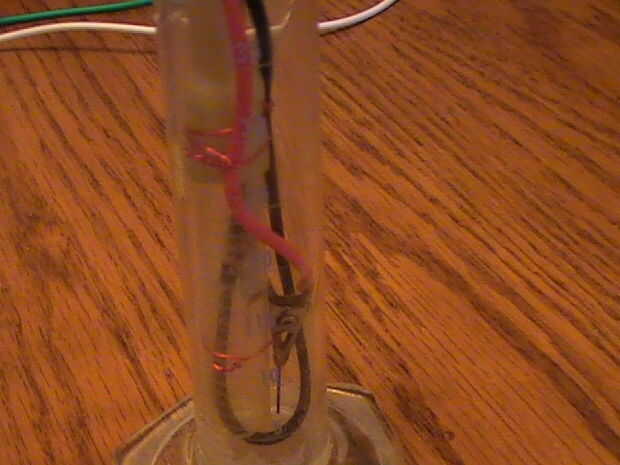

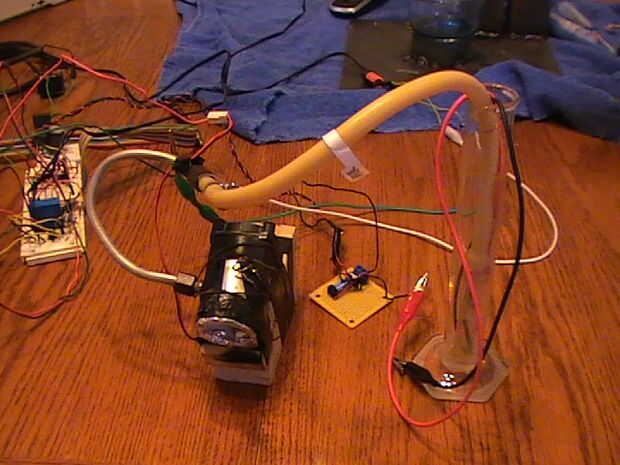

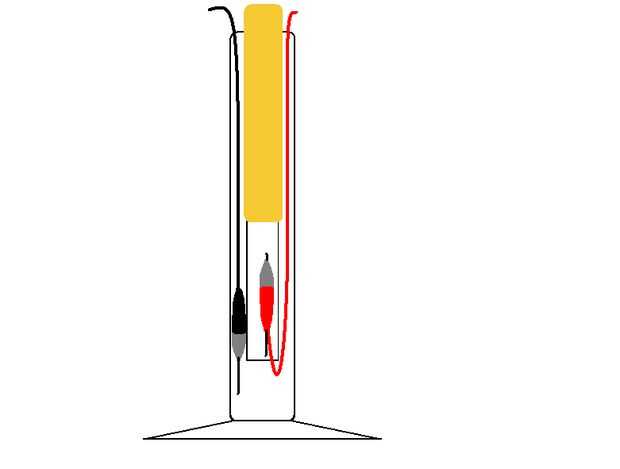

La piscina de electrólisis está fabricada con un cilindro graduado, que actúa como el depósito para el electrolito. En esto, se sumerge un tubo de ensayo. El tubo de ensayo había un orificio en la parte superior, y tubos de gas médico se deslizaron sobre el agujero. El electrodo de O2 se desliza en el tubo y el electrodo de H2 fuera del tubo. Así, cuando la corriente se aplica a los electrodos, el gas oxígeno es capturado en el tubo de ensayo, y el gas de hidrógeno es libre de escapar. En la implementación, el tubo médico que lleva el oxígeno está enlazado a una sección del tubo piloto, que se ejecuta en el lado de la cámara del ventilador. Cuando el ventilador está encendido, el oxígeno fluye con la inyección de aire en la cámara del horno.

El electrolito utilizado es una solución saturada de MgSO4, o Epsom sal. Esto es preferible a utilizar NaCl sal porque la electrólisis no producen gas de la clorina, que sería un muy mal producto de desecho para producir.

Porque la producción de compuestos de iones de metal no deseada, usar electrodos de grafito. En lugar de comprar electrodos relativamente costosos de las empresas de alimentación de laboratorio, uso los 'cables' de lápices mecánicos, que atribuyo a Cocodrilo clip conduce. Allí se expone metal de los cables, por lo que para reducir el metal acción durante los disparos reales, extender el grafito muy por debajo del metal, para que los palillos de grafito son mucho más cercanos uno al otro que los conductores de metal son.

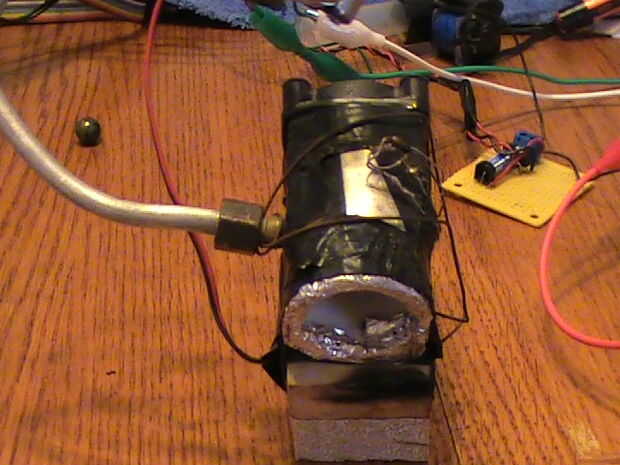

El ventilador en un viejo procesador-ventilador, que está sujeto a una plataforma de madera. Una longitud de tubo de PVC delgado forma el cañón del ventilador, que permite que el oxígeno se mezclan con el aire cuando se empuja en la cámara del horno. El ventilador no está conectado directamente a la cámara, por lo tanto, el ángulo del cañón, que permite el flujo de aire dirigido en la base de la cámara. La plataforma se puede colocar para un ángulo de ataque que produce los mejores resultados en el horno, temperatura de sabio. El posicionamiento si el ventilador es más un arte que una ciencia y viene con experiencia. Generalmente funciona mejor cuando los ángulos para que un vórtice se forma en el cono de explosión.
