PWMSwizzling un Arduino Breakout de Edison con Grove Seeed protectores Motor (3 / 4 paso)

Paso 3: Invoca la función setPwmSwizzler en la configuración de dibujo

Los cambios de puente de hardware son un necesario pero no suficiente en la activación de los números más altos de pin PWM.

Un cambio relacionado a la Arduino sketch debe hacerse también para activar los pines durante la compilación, cargar y ejecutar del esbozo en el Edison.

Cuando ha cambiado la configuración predeterminada de los puentes de swizzler el bosquejo usando PWM debe invocar una llamada de función adicional que podría ser colocada en la función de configuración. Para activar PWM en pernos D6, D9, D10 y D11, según sea necesario por el escudo del Motor Grove Seeed, use la función llamada

setPwmSwizzler (6, 9, 10, 11);

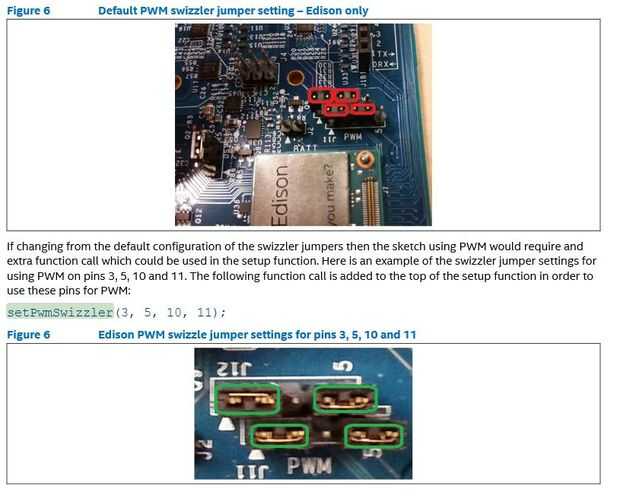

Esta función se hace referencia en el informe de prueba de escudo Edison Junta. Una imagen que contiene un extracto del informe se incluye aquí.

http://www.Intel.com/support/motherboards/desktop/...

Una vez establecidos los puentes, y la llamada setPwmSwizzler ha sido añadida al dibujo, el apoyo PWM para D10 y D11 se activará.
