Paso 2: Configuración de los puentes de PWMSwizzler

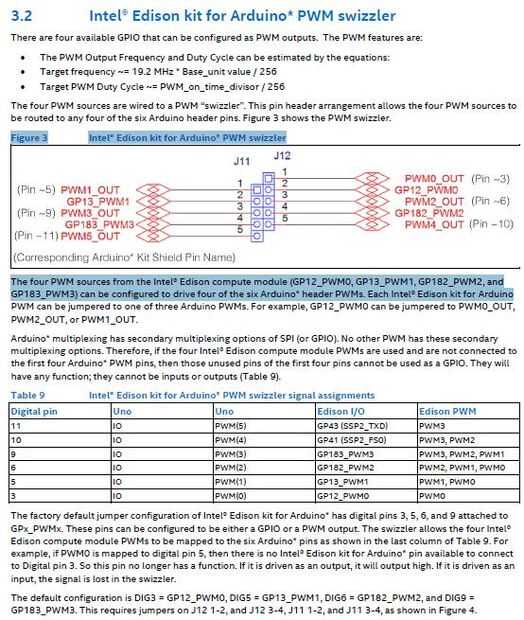

La serigrafía de bloque de puente de PWMSwizzler en el tablero de arranque no un identificar claramente que digital número pin es controlada por que pin jumper. Una tabla de asignación de los conductores activos diferentes a los pines para cada número de pin de salida digital puede encontrarse en la guía de hardware de Arduino Breakout de Edison. He incluido una imagen de la parte pertinente de la guía aquí.

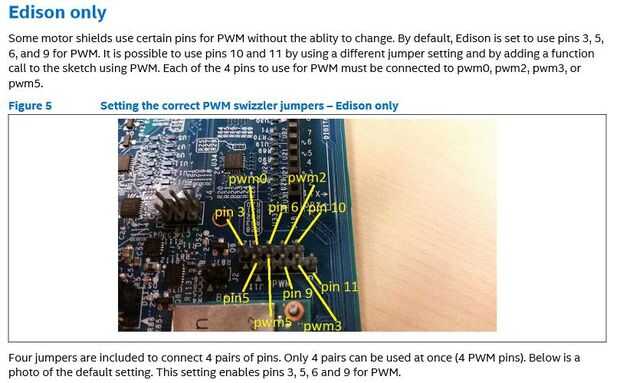

También hay alguna información en el documento de informe de prueba de escudo Intel Edison. Tenga en cuenta que la guía de prueba de escudo no tiene ninguna mención de Grove Seeed Motor. Hay algunos consejos para configurar el PWMSwizzler para otros escudos.
http://www.Intel.com/support/motherboards/desktop/...

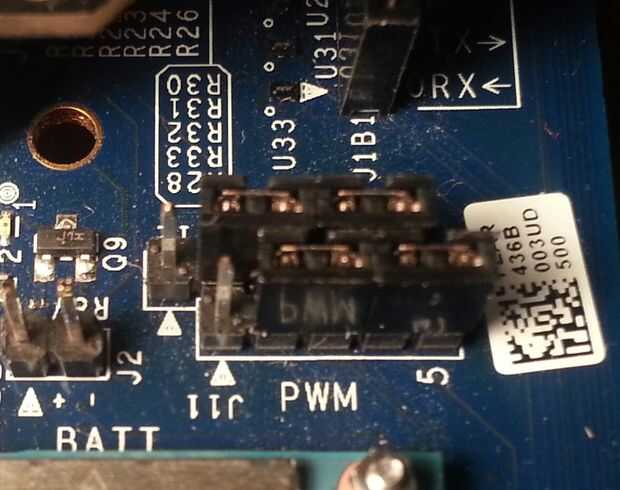

Mediante el uso de los puentes en la placa de Arduino Breakout PWMSwizzler las patillas D10 y D11 pueden activarse para PWM. Esto es a expensas de la desactivación de dos de los otros pines PWM. Dado que los escudos Motor Grove Seeed utilizar D8 a través de D13, sacrifiqué el uso de 3 PWM y PWM 5 para acceder a 10 de PWM y PWM 11. Una imagen de la configuración modificada se incluye aquí.
Con el conjunto de puentes, se hace la configuración del hardware para permitir el uso del escudo Motor Seeed.
