Paso 3: Introduce PURPIC - Video en acción

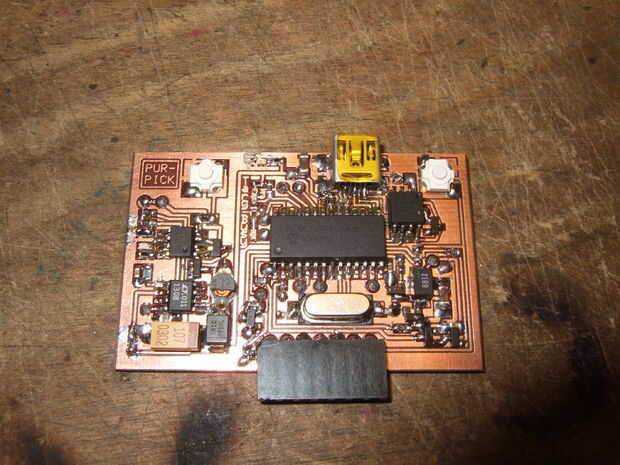

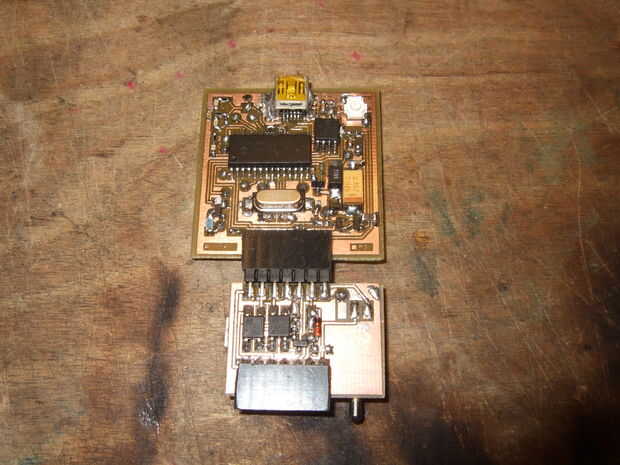

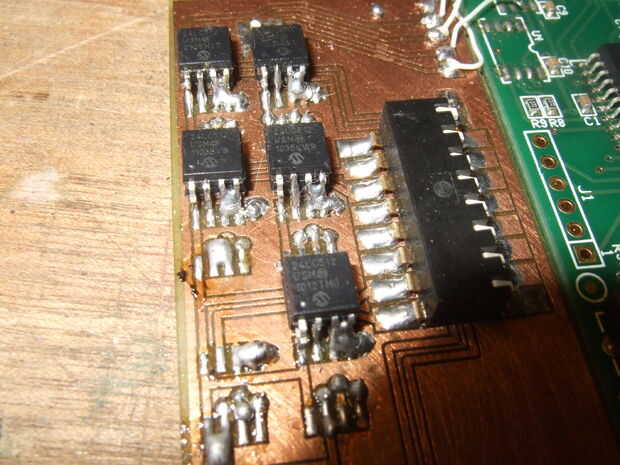

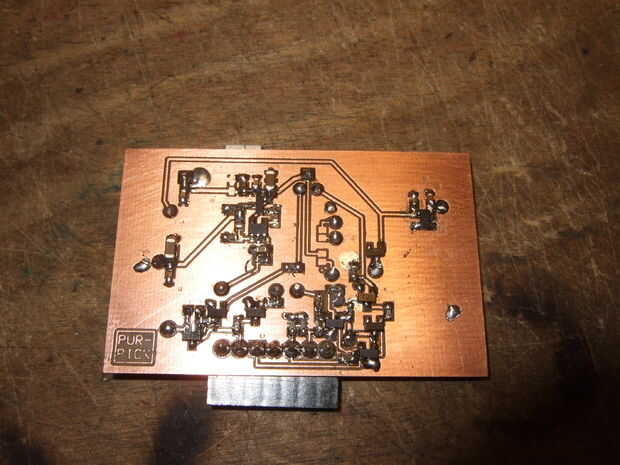

Son las 4 principales características de mi clon PURPIC
1. cargador de batería de iones de li integrado. Cuando el dispositivo está conectado a un puerto USB, carga la batería con una velocidad de carga controlados de 85mA.
2. DC-boost circuito proporciona 5V de cualquier batería de litio o de un puertos USB posiblemente fuera de especificación. El circuito boost es bueno para más de 500 mA, así que puede entregar las mercancías.
3. el botón programa es portado hacia fuera a la cabecera ICSP, para acceder a la programación para llevar a través de su interfaz de programación de elección.

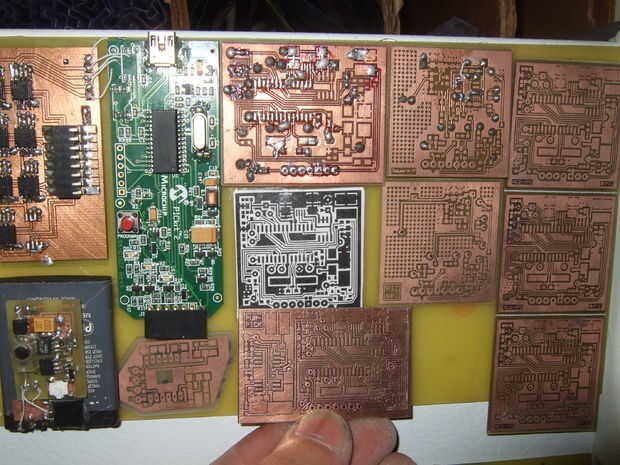

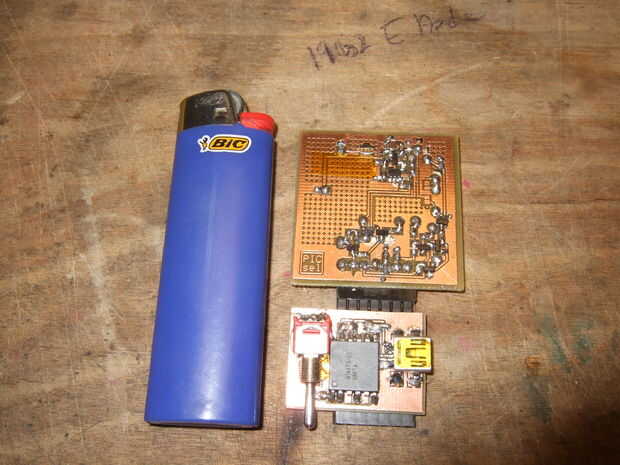

4. incluso con la circuitería adicional y las vias de transferencia este toner extra grande, el área de la placa es todavía 25% más pequeño que el PICKit2, que hace el programador de luz suficiente para pegar en el extremo de una interfaz de lápiz pogo o incluso llevar en la muñeca, utilizando la función de programador para llevar.
No he realizado pruebas extensas, sin embargo, y ya he encontrado un defecto. El PICKit2 real detecta un cortocircuito entre Vdd y masa, se corta la electricidad y muestra un error de Vpp. Cuando se conecta a la computadora, mi clon no detecta un ayuno corto bastante. Será una baja de voltaje y pierden comunicación con la computadora. O peor aún, incluso puede dispararse el USB puerto para apagado, que (si tienes una batería conectada) deja el aparato encerrado en una baja de voltaje con salida fija (tratando) de energía short.* *
* Edit: he encontrado que una solución simple para la detección de corto es añadir una resistencia de 5 ohm en serie con la línea de Vdd en mi pluma de pogo. ¡ sí! Ahora todos los errores de Vpp son detectados. Una resistencia de 5 ohm serie obviamente no es la solución ideal, porque resultará en caída de voltaje significativa si el programador siempre está llamado a conducir una carga significativa, por lo que podrían justificarse algunas selección cuidadosa y la experimentación con diferentes FETs. Revisé las especificaciones en el P-FETs estoy usando, y tienen tiempos de subida/caída mucho más rápidos y una resistencia de RDSon significativamente menor que en el FET dual que pide el esquema. Por supuesto todavía tiene cierta energía extra draw desde el impulso de la DC, que es inevitable. Pero yo creo que un P-FET de Vdd más lento podría aliviar o solucionar el problema. He actualizado las imágenes PDF. La nueva revisión tiene un espacio para un resistor de la serie 0805 en la salida de Vdd P-FET. Si fueras a terminar teniendo problemas de detección de cortocircuito, podría poner una pequeña resistencia aquí. Si no, sólo podría puente con un resistor de 0R. También he actualizado el diseño PURPIC para incluir un botón lo suficientemente grande para una tapa de cerámica de 10uF (probablemente no podía caber la variedad tantalio mejor en esta frecuencia, pero estoy usando cerámica todos y todo se ve bien incluso sin esta tapa en todos) en el origen de este P-FET según el esquema original. Ahora el diseño PURPIC es bastante fiel al esquema original que no sea una ausencia de tapón del desacoplamiento en el opamp, una huella extra opcional o dos de los + 5V carril, la sustitución de tapa de bomba de Vpp más pequeño y el espacio para el resistor de la serie en la salida de Vdd. (No actualizar el pcb PICZYL con la almohadilla de cap de 10uF de Vdd P-FET; Nunca cambié tapa de esta versión de la bomba de la Vpp de la tantalio 47uF a la cerámica 22uF, por lo que no hay espacio para esto.)
** Actualización 3.11.15 - para empezar, sí. Todavía estoy utilizando estos programadores. En segundo lugar, que estaba equivocado sobre el apagón/bloqueo. Las pilas que estoy usando tienen su propia detección de corto circuito, y eso era lo que estaba pateando. Así pues, la detección de corto circuito es demasiado lenta, pero no, esto probablemente no causará un brown-out/levantar.
Aquí hay algunos enlaces de la acción:
Aquí estoy usando el programador en mi muñeca
http://S18.photobucket.com/albums/B103/klee27x/?Action=View ¤t=Moviepp.mp4
Pero en realidad, lo suficientemente ligero como para palo justo en el extremo de una pluma de pogo.
http://S18.photobucket.com/albums/B103/klee27x/?Action=View ¤t=PP2006.mp4
