Punta de luz (6 / 7 paso)

Paso 6: Poner todo junto.

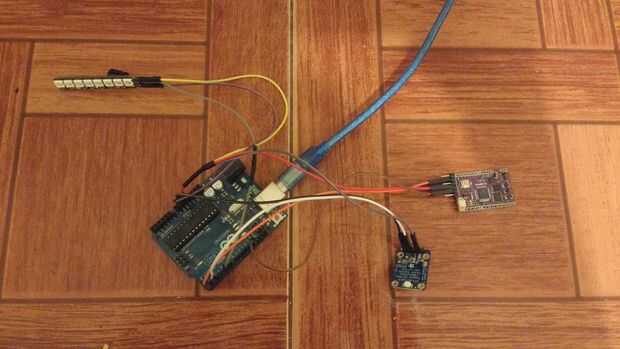

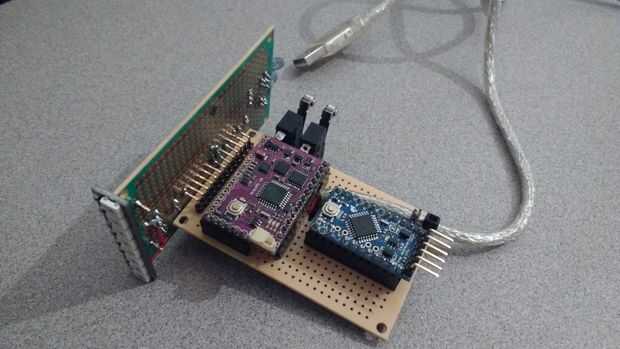

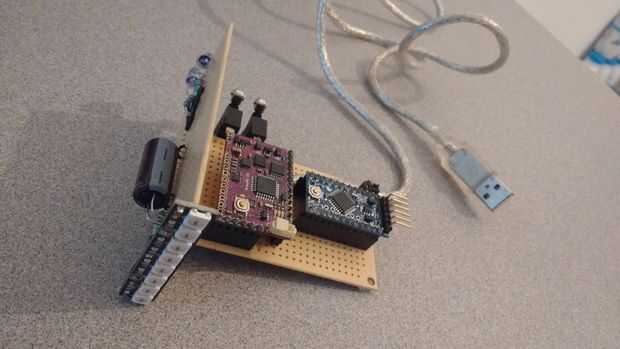

Para poner todo junto, se utilizaron dos toldo PCB. Se unen con un cabezal de ángulo recto.

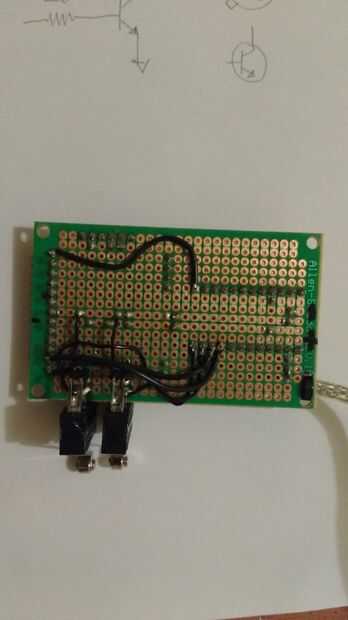

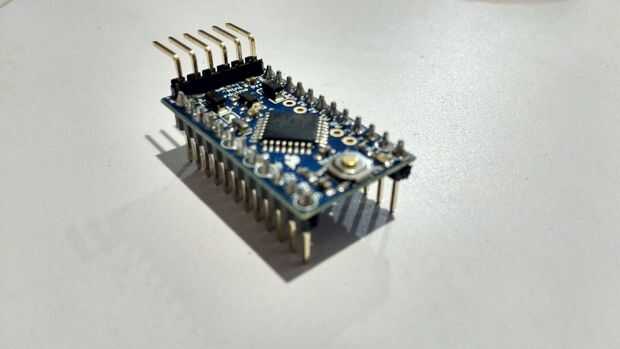

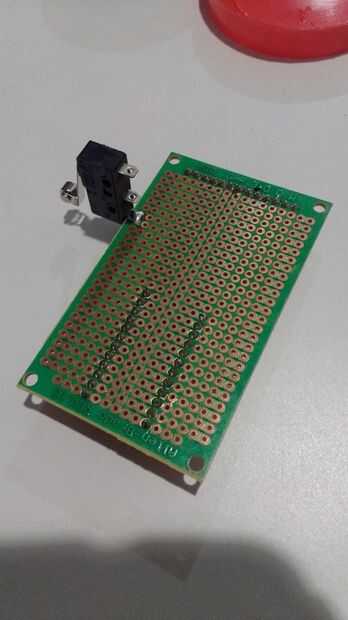

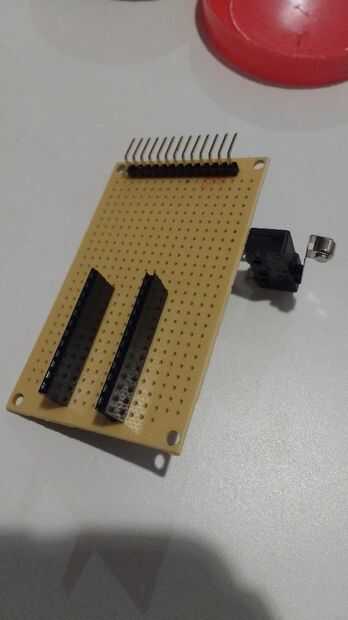

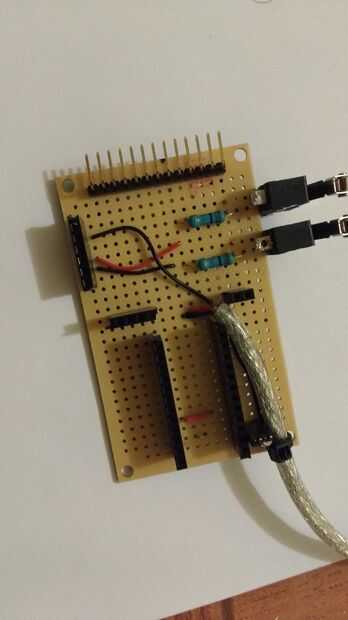

1. La primera tabla lleva el arduino pro mini, el arduimu, dos interruptores y un usb cable de poder. El arduino y el arduimu se montan en la primera placa con encabezados de mujer, esto facilita la reutilización de estos tableros en futuros proyectos.

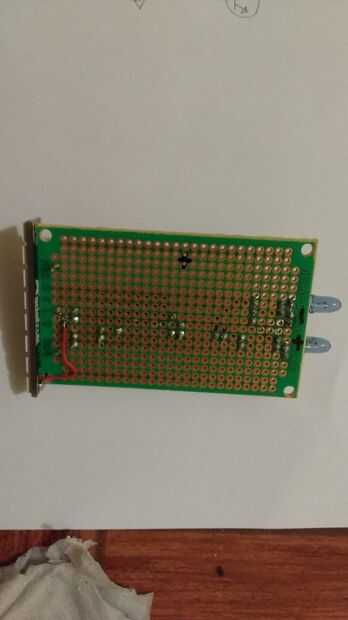

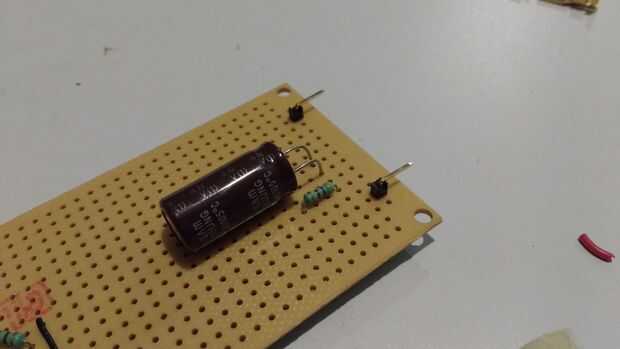

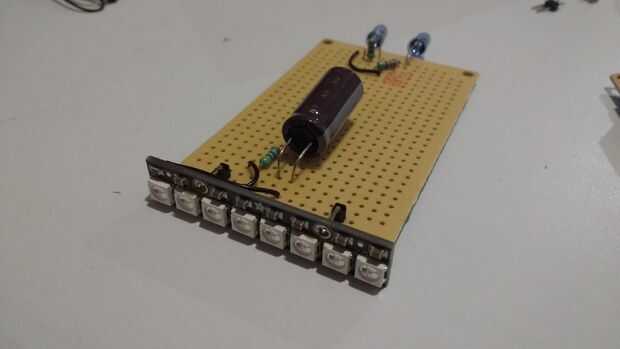

2. La segunda placa lleva la neopixel y sus componentes correspondientes, un condensador de 1000 uF y un resistor de 470 ohm.

Si se sigue la idea presentada aquí, ser muy cuidadoso al definir las líneas que se utiliza para transmitir energía a la segunda junta a través del jefe de 90 grados.

Cuando se conecta el cable usb, preste atención a los colores, negros y rojos. Si no está seguro, utilice un multímetro y conecte el otro extremo del cable a un cargador de pared para smartphones. Por supuesto, tienes que asegúrese de que ninguno de los cables en contacto cuando conectarla.

Molaría hacer un vaso impreso 3D para este dispositivo en forma extraña.
