Paso 2: Construir una matriz de LED

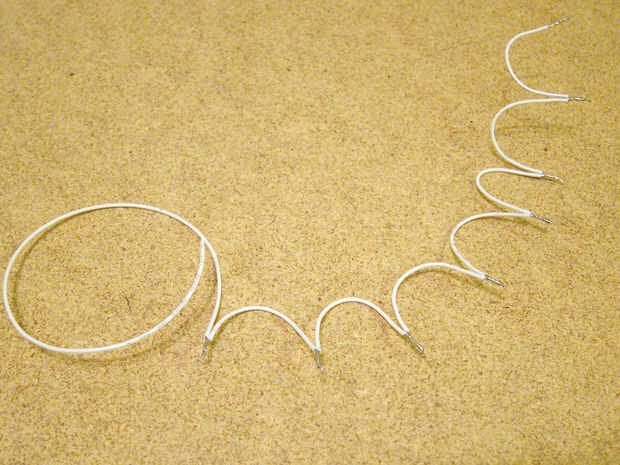

Usted comenzará con la construcción de dieciséis cadenas daisy ocho segmentos de cables, cada uno con 7 corto y 1 alambre largo. Tuerza los extremos junto con la pieza siguiente y la soldadura.
Para conectar los cables con los LEDs necesitas una plantilla para los LEDS. Dibujar una cuadrícula de 8 x 8 con media pulgada de espacio en un pedazo de tablero de núcleo de espuma de 1/4" de espesor, a continuación, utilice un punzón para Hágale un agujero un poco más pequeño en diámetro que el LED en cada intersección. Vas a tener 64 agujeros cuando termines.
En la hilera superior de orificios Introduzca 8 LED ' s. La base de la espuma se estire para caber los LEDs y sujete firmemente. Alinee los LED así que la pierna más larga, el plomo del ánodo, quede hacia usted en cada uno. Comprueba, porque si usted consigue un mal la matriz no funcionará.
Clip de cada ánodo llevan a aproximadamente 1/4" de largo y con la lata de la soldadura para hacer más fácil conectar los cables.

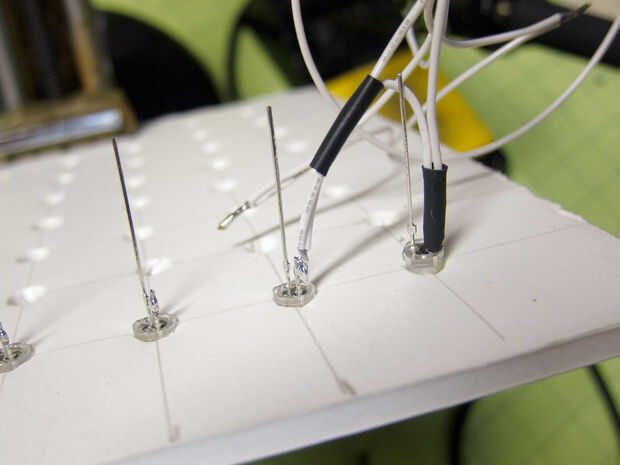

Cortar 8 piezas de la tubería del encogimiento del calor en segmentos de 1/2". Deslice un trozo de tubo en la primera conexión del hilo, empuje hacia atrás para que no se ve afectada por el calor de la soldadura, luego suelde la conexión de cable para el ánodo del LED. Deslice el tubo sobre la conexión una vez que se enfría. Continuar en el siguiente LED, repitiendo siete veces más el proceso de desplazamiento sobre un pedazo de tubería, soldadura de la conexión, luego bajar el tubo sobre la Junta.
Cuando tienes un conjunto de ocho LEDs todos conectado entre sí, sacar de la plantilla y repetir para siete filas más, asegurándose de hacer todas las conexiones al cable del ánodo de cada LED. Se puede utilizar cualquier fila de la plantilla es más fácil de alcanzar, ya que se trabaja solamente con uno a la vez.
Después de todo han sido soldadas ocho filas, es el momento de unir las columnas y hacer una matriz.

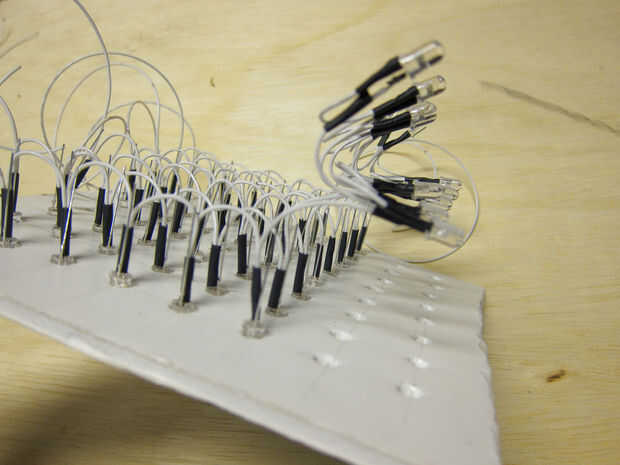

Inserte todas las cadenas de LED en la plantilla que hiciste. Mantenga el alambre largo en el mismo lado de cada cadena.
Corte y lata el plomo del cátodo de cada LED en la primera columna, al igual que para construir la cadena. Tome otra cadena de cable y repita el proceso de soldadura a los LEDs, sólo que esta vez usted está conectando a 90 grados para el primer conjunto de cables que hizo. Mantenga el alambre largo en el mismo lado de la matriz.
Al completar cada columna, quitar de la plantilla de base de la espuma y dóblalo para facilitar el acceso a la siguiente columna.

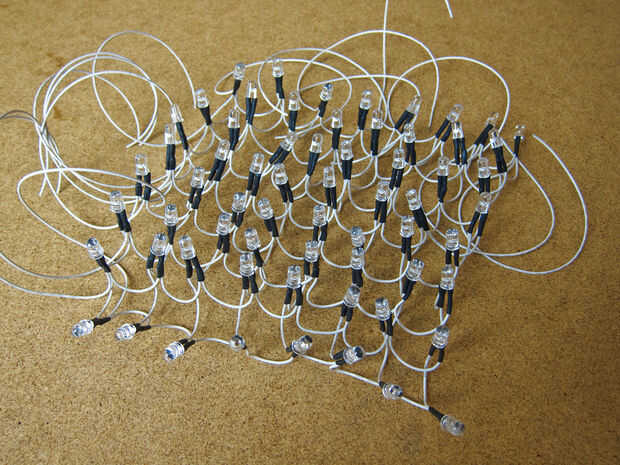

Cuando todo termine tendrás 64 LEDs en 8 filas y 8 columnas. Por desgracia, es necesario repetir el proceso para la segunda matriz. Si usted necesita un descanso, pasar a los pasos 3, 4 y 5 para trabajar en el código, luego volver a esto.
