Paso 4: O la puerta

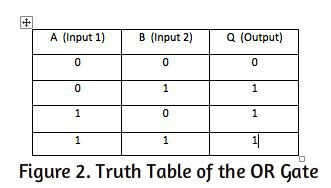

O puerta implementa disyunción lógica; el resultado es alto (1) cuando una o ambas de las entradas son High (1) tal como se observa en la tabla de verdad que se muestra en la figura 2. También, la expresión booleana de la operación es: Q = A + B

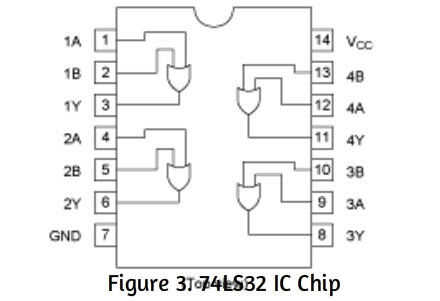

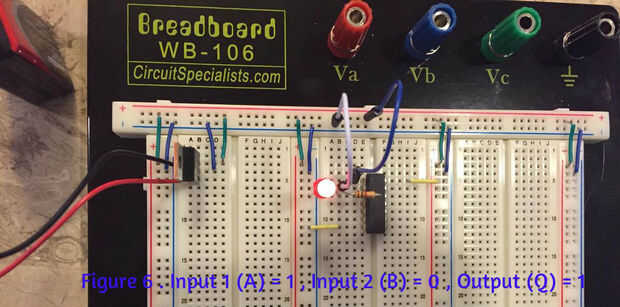

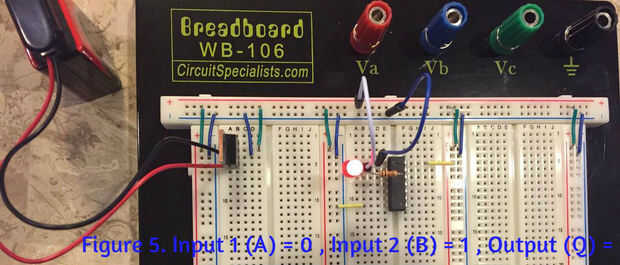

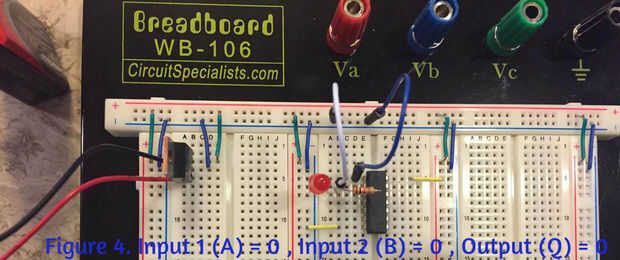

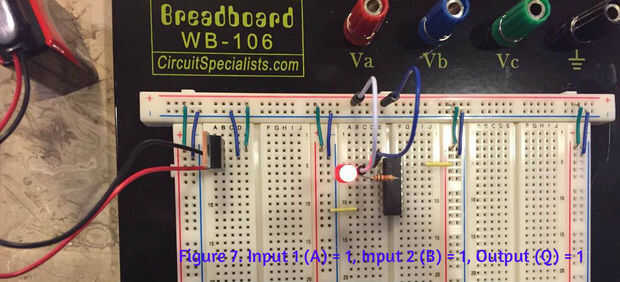

Una manera más fácil de la puerta OR es que su salida es el máximo de las entradas. Además, cuenta con la 74LS32 14 pines; cuatro 2 de entrada o puertas, un pin de fuente de tensión (Vcc) y un conector de tierra (GND). La tensión de alimentación (Vcc) debe estar entre 4.75V y 5.25V en orden para el IC funcionar correctamente. Además, para la parte del tablero de este paso, el cable azul es entrada 1 (A), el cable blanco es la entrada 2 (B), y el LED es la salida.
