Puertas de la lógica del diodo - y y o (3 / 4 paso)

Paso 3: Probar tu circuito

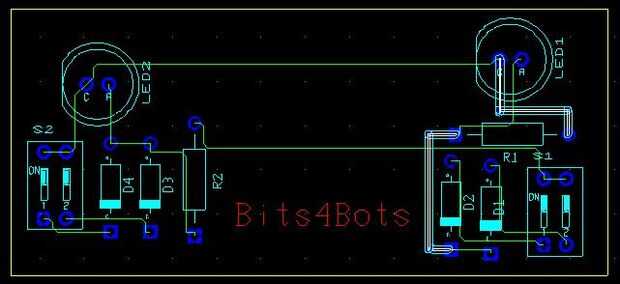

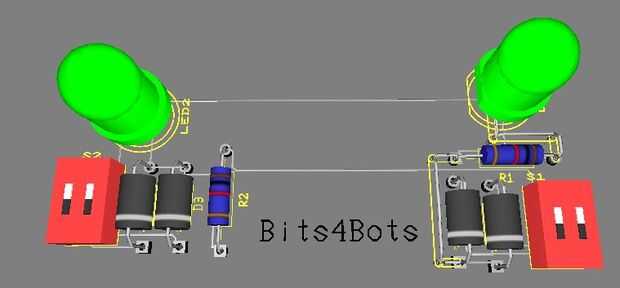

El circuito a probar. Utilice los interruptores dip para alternar entre alta y baja Estados para ver los resultados de los circuitos. Si no estás familiarizado con las tablas de verdad para las puertas de la lógica basta dar internet una búsqueda rápida.

FYI: Led voluntad encender bajo condiciones de lógica digital.
