Puertas de la lógica del diodo - y y o (1 / 4 paso)

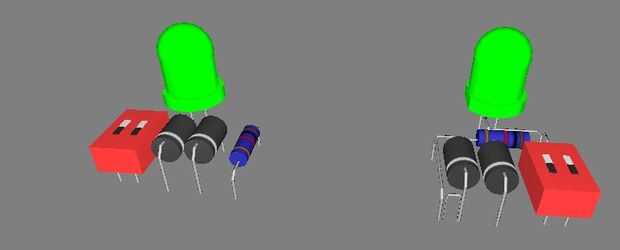

Paso 1: partes

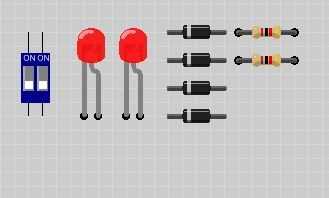

Estas son las piezas necesarias:

LED

Diodos (Genérico)

Resistencias (680 Ohm - 1K) recomendados

Puentes

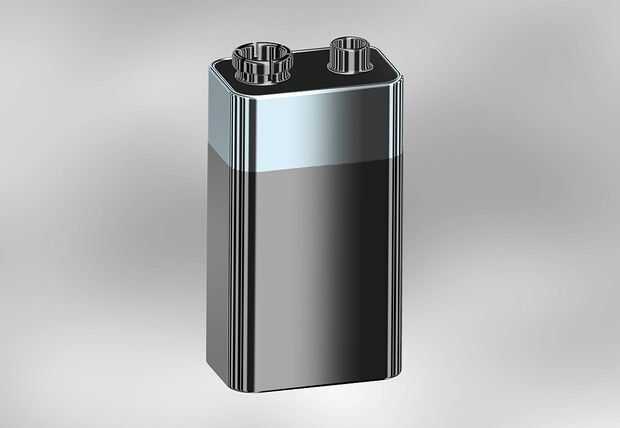

Batería de 9V
