Puerta de garaje automática (puerto n autom tico) (3 / 8 paso)

Paso 3: Las armas (los brazos)

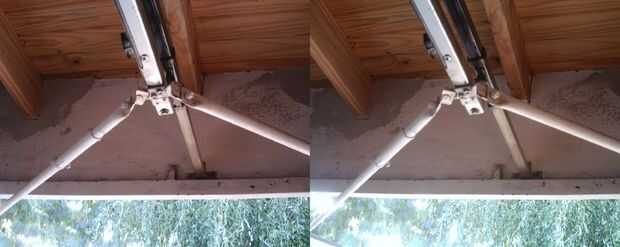

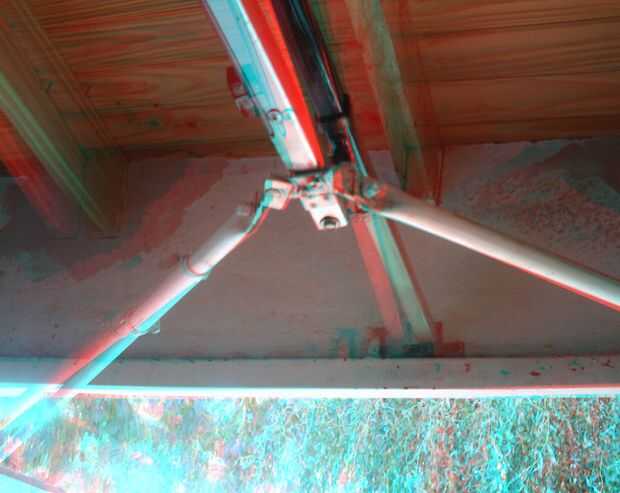

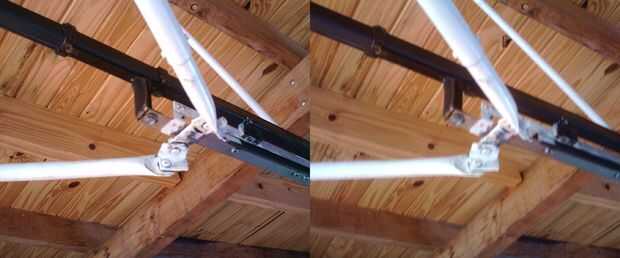

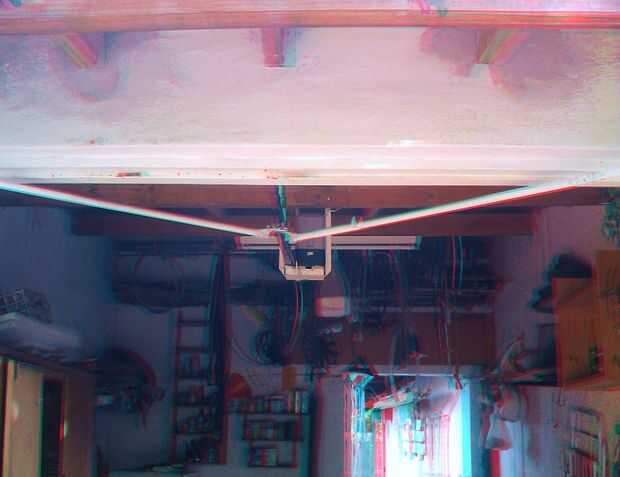

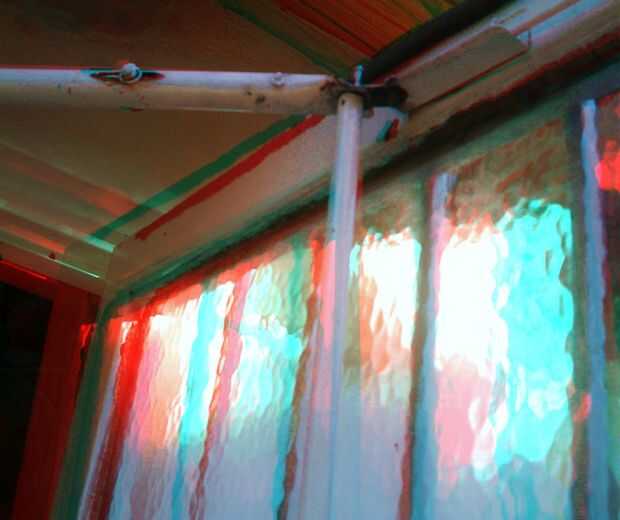

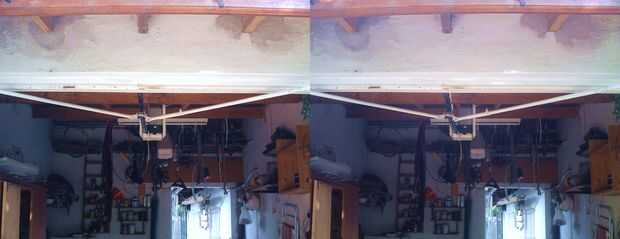

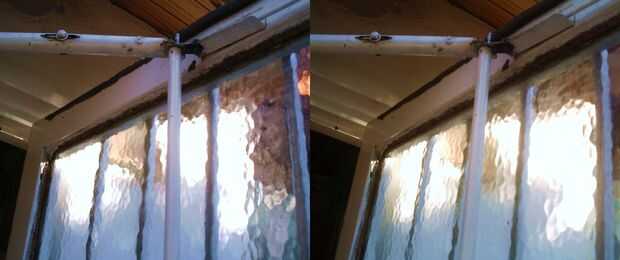

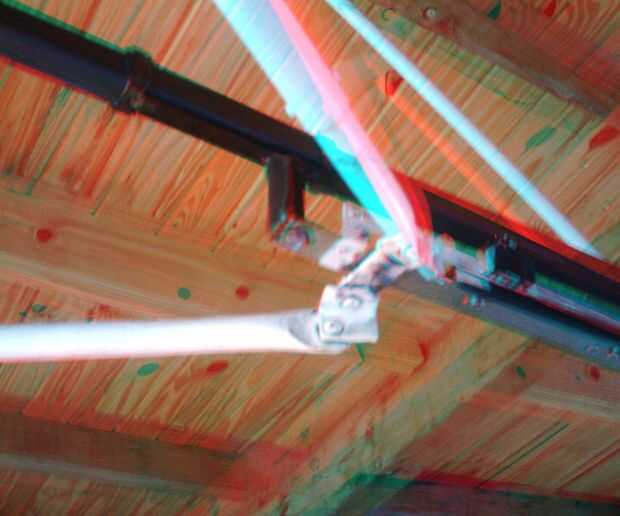

Una vez instalado en su lugar el motor, y con la cremallera en condiciones de funcionar, medí el largo que además tener los brazos moverían el portón, y la posición donde deberían articularse en este para poder llegar a ambos extremos (cerrado - abierto). Dado la hoja izquierda debe cerrar primero porque la otra tiene una pestaña cubre la unión, hice los brazos telescópicos, de longitud variable de modelo, mediante sendos resortes ubicados en el interior. Eso permite el motor llegue al final del recorrido y las dos hojas del portón queden bien colaborador. Los extremos de los brazos van fijados a la cremallera tienen una articulación doble, vertical y horizontal, debido al movimiento realizan.

Una vez instalado el motor en su lugar, y con la cremallera en las condiciones de trabajo, mide la longitud que debe tener los brazos que se moverían la puerta y la posición en que se articulen para alcanzar ambos extremos (cerrado - abierto). Puesto que el ala izquierda debería cerrarse primero porque el otro tiene una solapa que cubre la Unión, hizo telescópico los brazos, ligeramente variables en longitud, por dos muelles separados en el interior. Esto permite que el motor llegar al final del camino y las dos hojas de la puerta están bien cerradas. Los extremos de los brazos que se unen al bastidor están de doble articulación, vertical y horizontal porque el movimiento hacer
