PUB! Botón programable USB (2 / 4 paso)

Paso 2: montaje

Todos los archivos fuente para este proyecto están libremente disponibles del pub-usb proyecto en SourceForge.

Se necesita hacer o poseer placa de circuito impreso de doble cara (no recomendado) o utilizar los archivos Gerber distribuidos con el código fuente para obtener uno fabricado. Usé ITEAD para hacer 10 PCBs para sobre AUD20.

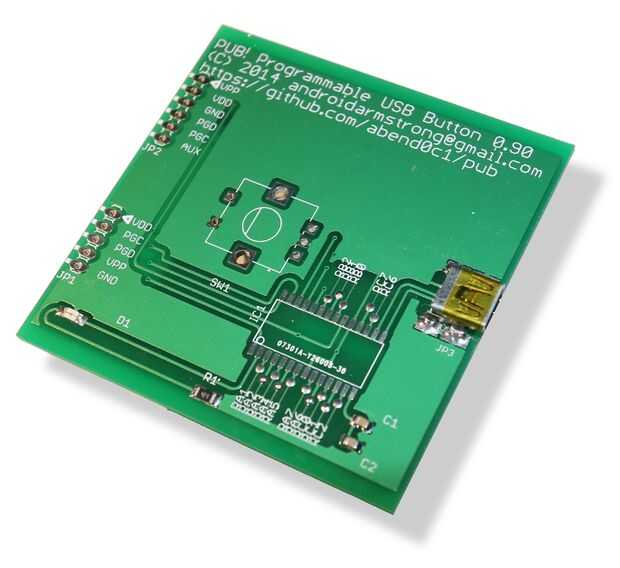

Una vez que el PCB es sólo una cuestión de soldar cada componente en su lugar. He seleccionado todas las piezas a tamaño mínimo 0805, para que soldadura de mano es fácil. Se podría pensar que el microcontrolador 28 pines o la toma Mini USB de 5 pines sería difícil, pero tanto pueden ser soldados fácilmente con la mano. Utilizar un montón de flujo.

El tamaño de la placa ha sido para deslizar dentro de uno de estos 68 x 15 x 78 mm (WxHxD) partido de cerramientos de aluminio cuerpo de eBay para sobre AUD10. Usted necesitará un puerto de acceso en el caso del taladro para el conector USB. Esto puede ser un poco lento si desea hacer un ajuste perfecto, porque el conector Mini USB es trapezoide. Un orificio rectangular sería más fácil de hacer si no te importa lo que parece.

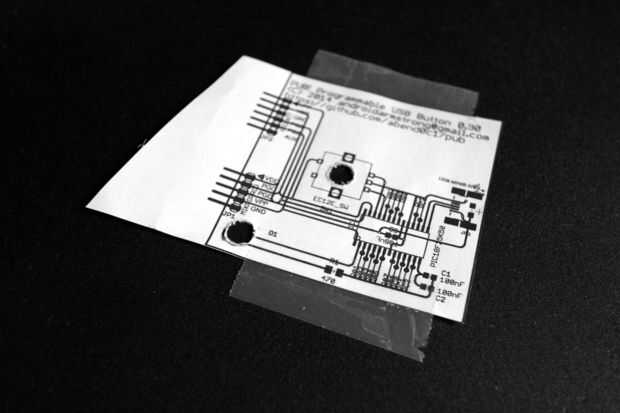

Los agujeros para el codificador rotatorio y para el indicador LED puede colocarse fácilmente mediante la impresión de una imagen monocromática (escala de 1:1) de la PCB superior capas en papel normal (ver imagen), conexión a la caja con cinta adhesiva y perforación a través de él. Asegúrese de que el tamaño de la imagen impresa coincide exactamente con el tamaño del PCB. Puede que necesite ajustar la escala de 1 o 2 por ciento.
