PS/2/te: Donde quiera que vaya, LED tablero digital (13 / 15 paso)

Paso 13: El puerto PS/2 de alambre y paneles de exhibición

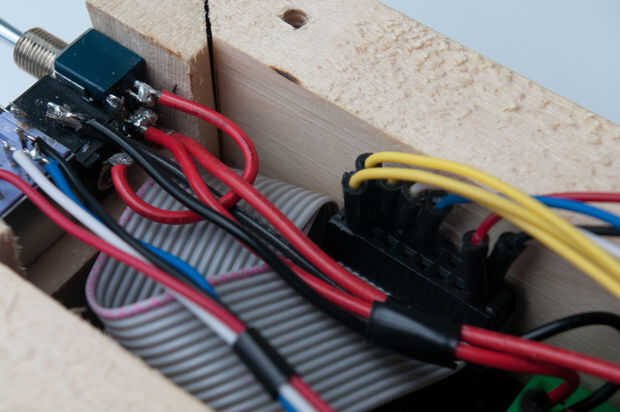

Enchufe el cable del puerto PS/2 en la potencia de salida del regulador, o poder de Ardweeny y GND del puerto el segundo bus GND, o bus de tierra de Ardweeny. Enchufe el cable de datos del puerto PS/2 pin D3 en el Arwdeeny y el hilo de la lectura y escritura en pin de Arwdeeny D7.

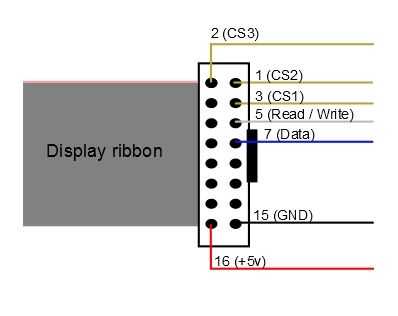

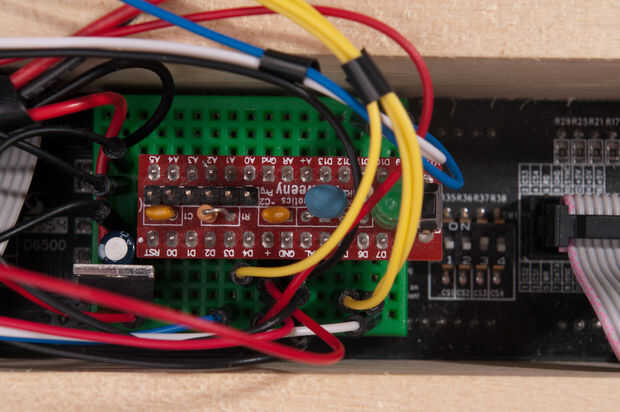

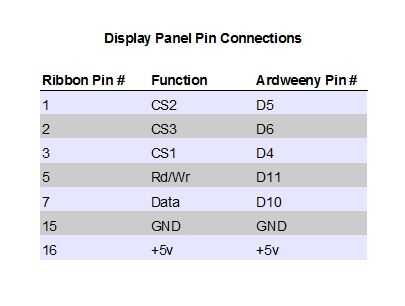

Sacar varios más puentes de tablero.  CS2, el primer alambre de la cinta de la pantalla (marcado en rosa), va al pin D5 en la Ardweeny, CS 3, el segundo cable va a D6 en la Ardweeny. El tercer cable (CS 1) va a D4. A continuación tenemos lectura y escritura y los datos en los pines 5 y 7 de la exhibición de la cinta. Lectura y escritura va al pin que D11 en los datos y Ardweeny va al pin D10. Los dos últimos pines en el conector de la pantalla son GND y el poder. 15 es tierra y 16 es + 5v. Usted puede ponerlos a la salida del regulador de voltaje y tierra o el poder entrar en el Ardweeny.

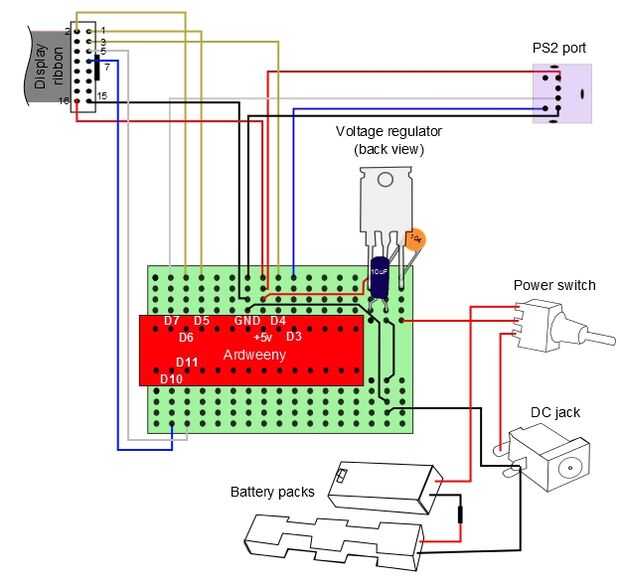

Si esto parece confuso, mira el esquema y el diagrama de conexiones pin conectado a este paso.
