Paso 11: Conecte los cables de listón y establecer la secuencia de panel

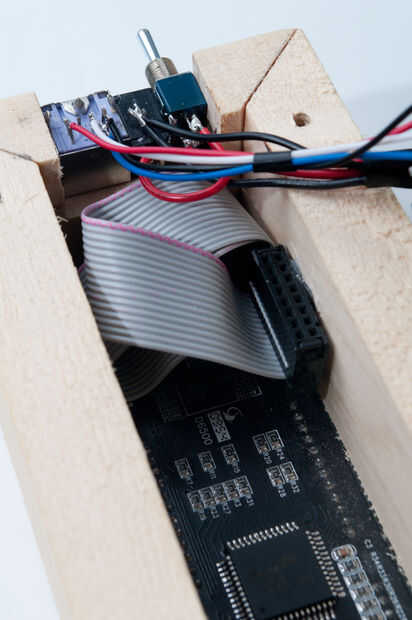

Utilizar dos de los cables de cinta que viene con los paneles de LED para conectar los puertos adyacentes en los tres paneles uno al otro.  Enchufe un extremo del tercer cable en el puerto más cercano a la toma de interruptor y el poder. Doble esta cinta firmemente y conecte el extremo libre en el interior del marco con pegamento caliente. El enchufe debe estar orientado hacia la parte posterior del marco con suficiente espacio entre ella y la cubierta posterior para puentes de tablero conectar en él y suficiente espacio entre éste y el próximo puerto para el protoboard para adaptarse.

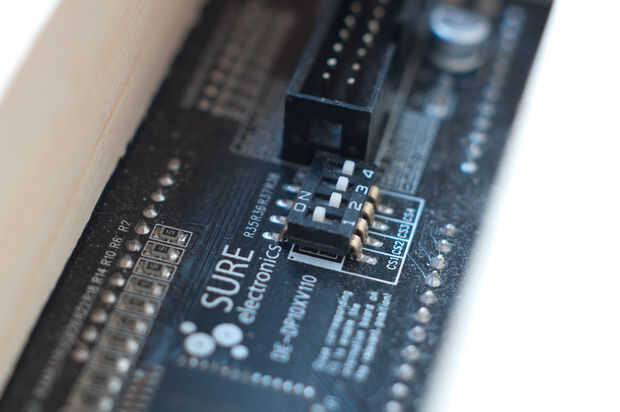

Cada uno de los paneles de la pantalla tiene un bloque de pequeños interruptores DIP en la parte posterior de la misma etiqueta CS1, CS2, CS3 y CS4. Estos interruptores de control como el microcontrolador identifica cada uno de los paneles de la pantalla. Porque el punto de referencia para nuestro código es el lado izquierdo de la pantalla (mirando desde el frente de la pantalla), tenemos que identificar los paneles como 1, 2 y 3, va izquierda a derecha. Desactivar todos menos el interruptor 1 en el panel de la izquierda, todos menos el interruptor 2 en el panel central y todos pero 3 en el panel derecho. (Para ver lo que estos interruptores, intente configurarlos a alguna otra secuencia una vez que tienes la pantalla funcionando ;)
