Paso 3: Selección de láser y disipación de calor
Selección de láser y disipación de calor
Laser Power vs intensidad
Todo el mundo sabe, más potencia mejor. Si el láser puede quemar su conjunto a través de hormigón sólo respetar los ojos (si no es tuyo) luego las de los demás. Los espejos exploración de rayo láser en todas las direcciones que puede encontrar fácilmente su camino a la vista más cercana. Técnicamente no hablando, el poder continuo del laser nunca se centrará en un solo punto en este dispositivo ya que el láser será pulsado todo el tiempo. Así que el incidente de potencia media en la superficie proyectada será menor que la potencia del láser. Dependiendo de ese pulso, la energía puede ser estimada por:
Pico de potencia * ciclo de trabajo = potencia media
Ciclo de trabajo determinado por el tamaño de la imagen. Cuanto más grande la imagen el láser más tiene que esperar para volver a encender el mismo pixel. Así que es directamente proporcional a la intensidad (potencia/imagen área) de la imagen. Tuve de enfocar el rayo láser sólo un poco en orden dar nuestra viga alguna radio, esto reducirá la intensidad un poco así.
Selección de la frecuencia de luz del laser

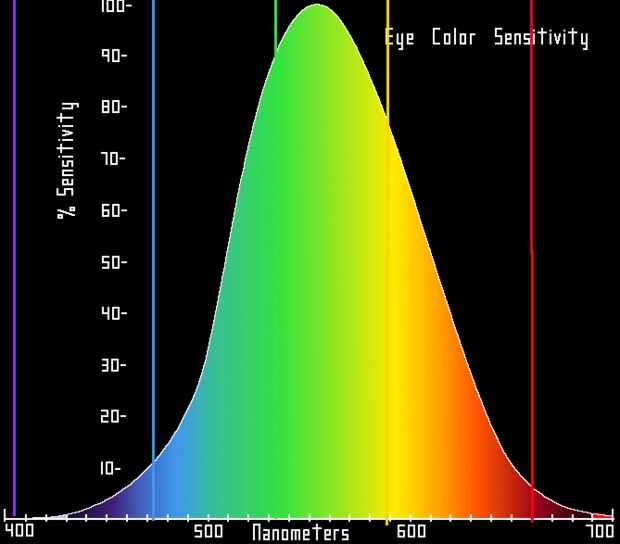

Longitud de onda de láser ideal para láser muestra es alrededor de 532 nm. Se trata de un haz de luz verde. El ojo humano tiene sensibilidad variable al espectro de color de la luz siendo verde más sensible.
Lamentablemente los láseres de semiconductor con esta longitud de onda no son producidos a partir de hoy. El diodo de laser verde rayo en el mercado utilice IR bomba diodos y algunos cristales de conversión de frecuencia para generar el haz verde del láser. No pude encontrar los lasers verdes pequeños, fiables y asequibles en el más alto que 50-100mW potencia salvo algunos dudosos vendedores en ebay situado en el extranjero. La mayoría de los diodos de láser verde son casa Asamblea hecha usando pegamento caliente y pinzas. El diodo láser que elegí fue Nichia NDB7875. Se trata de láser 435-455nm (azul). Aquí le damos la hoja de datos: archivo de PDF aunque teóricamente se necesita más energía del laser en esa longitud de onda para percibir el mismo brillo como verde - de compromiso.
Este diodo es capaz de 1. 6W de potencia de salida óptico estable. He escuchado personas funcionar en su grado máximo absoluto por hoja de datos a 2W o incluso 2.1W. El riesgo de dañar el laser en su grado máximo absoluto sin margen es alto. Variación de la temperatura ambiente, picos de corriente, hundimiento del calor inadecuado puede todo acortar la vida útil del diodo o incluso destruirlo. Pero si usted puede permitirse sustituirlo... a menudo... Por qué no... Puesto que esto es sólo un DIY que quería empujarlo hasta el borde, ejecutarlo sobre 1.8-2W. En esta potencia diodo disipará cerca 5-6W de calor. Sin embargo esto es potencia continua. En realidad láser será pulsado y disipará sólo una fracción de eso basado en el ciclo de trabajo. Temperatura de este diodo es solamente 0-50 C de salida confiable. Aunque no tienen ningún control de la temperatura ni controlar como láseres más quería mantener el laser bajo 50C en la temperatura ambiente sin disipador de calor de gran tamaño. El caso de 9mm de este diodo, que es ligeramente más grande que el estándar de 5,6 mm transferirá calor un poco mejor. Peor de los casos, si el espacio es limitado para acomodar el tamaño del disipador térmico, una idea para mantener la temperatura debajo de 50C del láser es que software varían dinámicamente la duración de la pausa (pantalla oscura) entre mensajes de enrollado o incluso frases. Una especie de control del ciclo de deber. Para esto necesita algunos comentarios de temperatura.
El diodo se calienta, se reducirá su caída de tensión directa y potencia disipada será menor. Pero cuando tratando con tal gama de temperaturas estrecha este efecto probablemente no va a ayudar mucho. Sin regeneración de la temperatura, el objetivo del disipador de calor debe ser lo suficientemente grande como disipar 6W continua y mantener la temperatura del dado diodo láser bajo 50C pero permitir el laser que sí mismo del calor para mantenerlo por encima de la mínima temperatura de funcionamiento. Temperatura de funcionamiento debe establecerse en primer lugar.

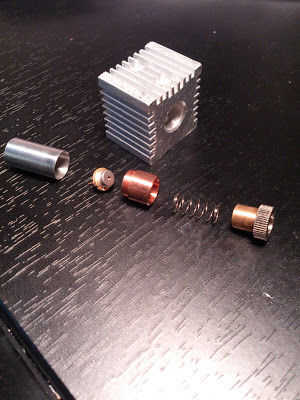

Prototipo de DIY, conseguir algo primero viene antes de fiabilidad. Temp para estabilización y control quedó en la lista. También no fui como mecanizado nuevo disipador de calor, en lugar de otro fue con disipadores de calor que se venden en ebay para los lasers de 9mm.
Divergencia de la viga Collimating calidad de lente es importante. Puede haber todo tipo de aberraciones que no tendrán bastante con lentes baratos y lo peor de todo, hay pérdida de potencia óptica de la viga. También la lente debe ser capaz de soportar la potencia del láser sin fusión (si la energía del laser es alta). Elegí la lente único elemento 405-G-2 que se puede encontrar en ebay. Aunque no estaba muy contento con él, hay afirmaciones de que es el más eficiente en la transferencia de energía en comparación con otros. Hay un montón de discusiones sobre que en los foros del láser en el tipo de lente a utilizar: http://laserpointerforums.com/f49/405-g2-lens-que... EBay tiene gran fuente de otros accesorios para lasers como montar soportes y disipadores de calor de 4,5 mm y diodos de láser de 9 mm.
