Proyector bombilla conversión a LED (1 / 8 paso)

Paso 1: Pasar por la lámpara de control de circuito: investigación y observaciones

Lo primero que quería hacer antes de empezar a desmontar el proyector era ver cómo actualmente funcionó. Había conectado y lo convirtió. Los fans llegaron y pude oír el sonido de los ventiladores y un débil tictac. junto con dos luces verdes indican energía y foco. Después de unos 3 segundos la luz de estado del bulbo comenzó a parpadear y después de unos 5 minutos Apague el proyector y ambas luces se puso rojas. Apagué el interruptor de encendido la luz roja apagada. Entonces repetí el proceso una segunda y tercera vez para asegurar la consistencia.

Hice algunas investigaciones en línea para tratar de encontrar toda la documentación en el proyector. Todo lo que pude encontrar era el manual del usuario. Leyendo me encontré con la sección que aborda los indicadores de: energía, bombilla, de la temperatura. Hay tres posibles Estados para cada indicador: verde, que indica funcionamiento Normal; Parpadea en color verde, que indica a partir y rojo, que indica un problema.

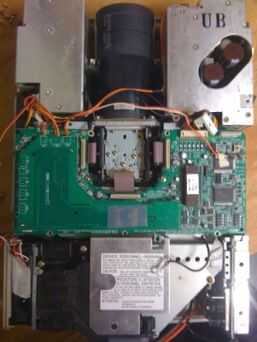

He quitado el caso superior y acceder a la placa lógica principal. Mi intención era encontrar la señal lógica que le estaba diciendo a la Junta que hubo un problema con el bulbo.

Usé mi multímetro con puesta a tierra conectado a un punto de conexión a tierra en el proyector y comenzó a medir los valores de todos los cables a la placa lógica principal.

Tuve suerte de encontrar que cada conjunto de cables fue etiquetado, pero fue sólo abreviaturas. Después grabé todos los cables en cada Estado, he hecho algunas suposiciones en cuanto a lo que cada conjunto de cables fue a.

RC - control remoto (desde que no tenía un mando a distancia para el proyector y no quería comprar un quité este cable y sensor)

BL - alto voltaje y lámpara Compruebe circuito (esto es el conjunto que finalmente me di cuenta era el que necesitaba centrarse en)

LF - sensor de cubierta de ventilador de abajo (los dos cables en este conector necesitan ser cortado y atado juntos si usted quiere ser capaz de ejecutar el proyector con la cubierta del ventilador)

FF - ventilador

LL - cubierta de sensor (los dos cables en este conector necesitan ser cortado y atado juntos si usted quiere ser capaz de ejecutar el proyector con la cubierta de la lámpara)

P - sensor de temperatura

FN - ventilador

Había también un conjunto de colores los cables en un conector que también grabé, pero estos terminaron no siendo necesario modificar el proyector.

AL CORTAR Y ATAR LOS CABLES JUNTOS ASEGÚRESE DE CORTAR UNAS PULGADAS DE DISTANCIA DEL CONECTOR. LOS CABLES DEBEN PUENTE BÁSICAMENTE EL CONECTOR. SIMPLEMENTE NO CORTAR LOS CABLES EN EL CONECTOR. POR OTRO LADO, EL CABLE NARANJA DEBE CORTARSE EN EL CONECTOR.
