Proyecto Robot insecto - con nunchuck wii (2 / 5 paso)

Paso 2:

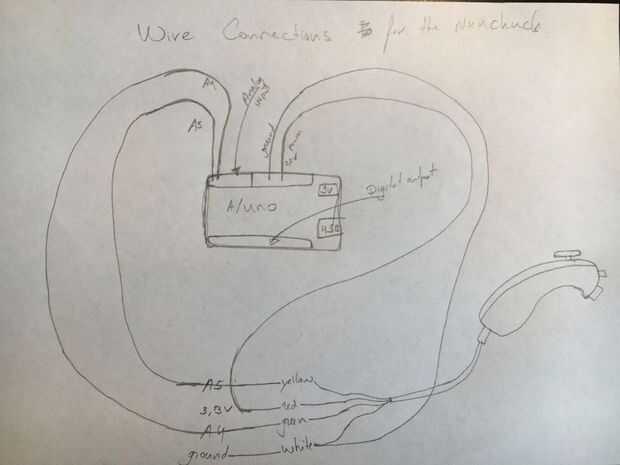

el nunchuck tiene 4 cables que salen

amarillo - este es el cable de datos que va al patilla número A5

verde - este es el cable de datos que va al pin número A4

rojo - este es el cable de alimentación 3, 3V

blanco - este es el cable de tierra

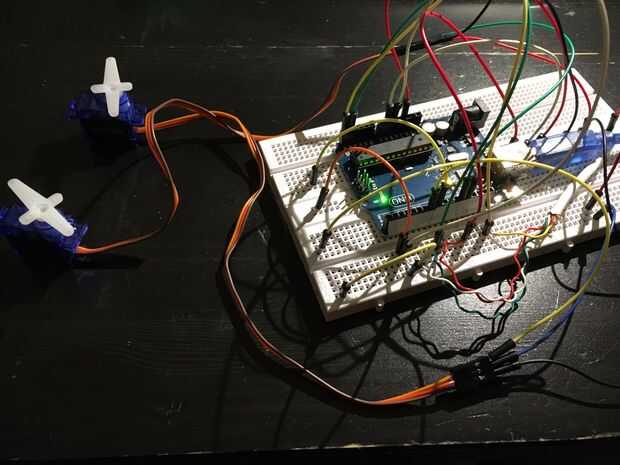

Conecte estos cables a la arduino uno

luego conecte el servo mini a arduino

el mini servo tiene 3 cables

Oranje va al pin digital 12 o 7 (depende de que se indique en el bosquejo para la salida que) en mi bosquejo está en patillas 12 y 7 por 2 servos mini

rojo - alimentación 3.3 v
Brown - cable a tierra

PIN 13 es para un led licht y esto funciona con el botón Z en el nunchuck

Pin 8 es también para un led licht y funciona con el botón c en el nunchuck

cuando tengas todo conectado puedes subir el sketch en divertirse con este proyecto
