Paso 1: El proyecto nivel alto

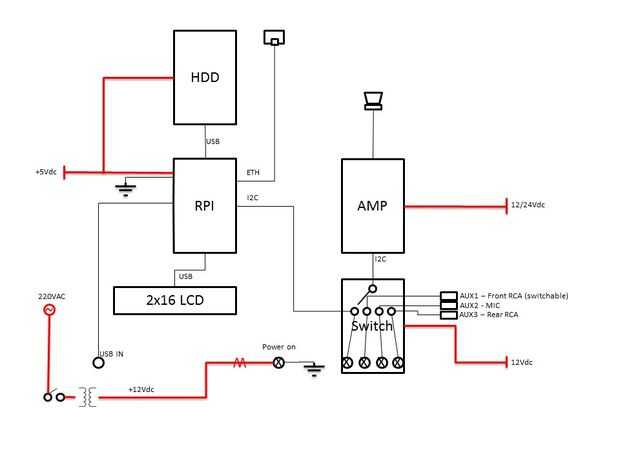

basado en los requisitos que he buiil un esquema de lo que necesita ser hecho y hecho mi selección de hardware y software:
- RPI con Volumio ya que es ligero y sencillo. -no aquisitons que sea necesario realizar
- DAC con receptor de infrarrojos para poder controlar el sistema con un mando a distancia IR y cumplir con los requisitos - ser adquirido
- 2 x 16 caracteres LCD para interfaz de control del sistema sin cabeza. Necesidad de interfaz USB como no quiero soldar nada sobre CAD - ser adquirido
- Control remoto - reutilizar uno de apple TV que apenas se utiliza.
- Amplificador clase D - ser aqquired
- Interruptor de entrada - reutilizar un roto con cuatro entradas. Utilice el interruptor de 3P4T con cableado personalizado y la unidad de potencia para alimentar 4 LED de estado. Añadir led extra para alimentación en señal. -no hay adquisición necesitada
- Interruptor de encendido - reutilizar algunos 220AC con botón rojo cambia que tengo disponible - No adquisición necesaria.
- Disco duro USB de 250 Gb - sin necesidad de aqquire
- Concentrador USB - no hay necesidad de ser aqquired
- Dongle WIFI - disponible
- Cable de extensión de Ethernet para conectar el RPI para panel - disponible
- Cable de extensión HDMI para conectar RPI panel - posterior que deba aqquire
- 2 transformadores de potencia - 1x12Vdc & 1x5Vdc
- 2 enchufes de la CA
- cable eléctrico de alimentación de AC
- cables del antiguo cable UTP para conexiones internas
- Algunas adaptaciones personalizadas para montar el interruptor de entrada del control del caso y el volumen de una forma de D para perillas de 6mm...
- Otras adaptaciones personalizadas para arreglar todo dentro de la caja...
Reutilización del antiguo receptor:
- Terminales de altavoz
- Conectores RCA
- Toma de teléfono
- Enchufe USB
- LED
- Caso
No fue posible utilizar módulos de amplificador ni fuente de alimentación y rectificadores de receptor viejo como no trabajaban...
y con eso se definió una lista de materiales:
Lista de hardware
2. frambuesa pi B + 2B alta fidelidad DAC + Audio sonido tarjeta I2S interfaz especial PCM5122
3. TPA3116D2 clase D amplificador estéreo Digital tablero 50W + 50W 12-24V coche de doble canal
4. de audio placa de relé Selector de señal / amplificador de conmutación Board + RCA la señal (roto. Utilizado solamente para alimentar los leds y el selector de 3p4T por cable personalizado)
6. caja y algunos componentes de un receptor Pioneer VSX-920-K 7.1 roto
7. Adafruit USB + Serial Kit mochila con RGB de 16 x 2 luz de fondo LCD negativo
8. 12V DC transformador
9. transformador 5V 2.5A
10. USB concentrador
11. otras pequeñas piezas y accesorios
