Proyecto de Control de LED de FPGA (4 / 9 paso)

Paso 4: Módulo de Control de LED

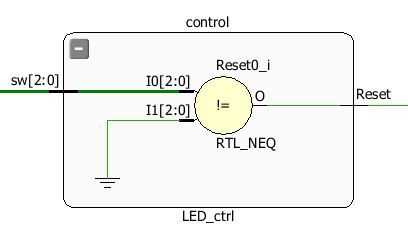

Creamos un pequeño controlador de LED en VHDL usando modelado conductual. El LED de control asigna los interruptores a la pantalla de siete segmentos a través del módulo de contador hacia abajo. Si el interruptor enable está encendido y otros modificadores son en, el módulo de LED Control enviará una señal de reset de la 1 a través del módulo de contador hacia abajo. El módulo de contador hacia abajo entonces mantener o restablecer la visualización de siete segmentos a sesenta segundos. Si el interruptor enable está encendido y todos los interruptores estén apagados, el módulo LED de Control enviará una señal de reset de 0 para el módulo de contador hacia abajo para iniciar la cuenta regresiva de 60 segundos. Girando en cualquiera de los interruptores durante la cuenta regresiva enviará una señal de 1 para el módulo de contador hacia abajo que se restablecerá el contador de a sesenta segundos. El módulo de control de LED actúa como el productor de la señal mientras el módulo hacia abajo del contador ejecuta el comando para mostrar la salida deseada.
