Proyecto Arduino DIY-reloj (1 / 4 paso)

Paso 1: El caso - una palabra en la construcción de

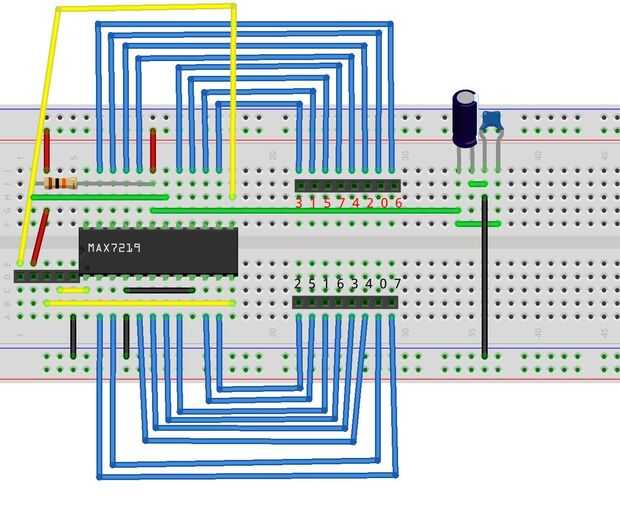

El caso fue hecho para caber la matriz de LED 8 x 8, que tiene una 220 x 220 mm cuadrado aproximadamente 30 mm.

Hice un marco que ranuras en la matriz de LED (de la parte posterior) y luego construyó un marco más amplio en dejar 150 mm vacío en la parte inferior donde coloqué los componentes.

Al montar el marco interior para el marco exterior, dejé un espacio de 4 mm entre la parte superior de la interna y los externos marcos para dejar espacio para una hoja de acrílico gruesa 4 mm.

La espalda y el frente de la caja están hechos de madera contrachapada de 4 mm. La cara frontal de la caja tiene un agujero cuadrado de 200 x 200 mm corte en lo que revela la cara de la hoja y el reloj de acrílico. Algunos agujeros en la cara para los botones de empujar a través también perforados.

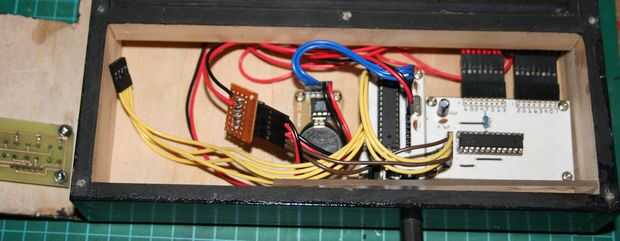

El caso también tiene un agujero de 12 mm perforado a través del fondo para permitir que el enchufe pasar a la toma de corriente en el tablero pequeño huella DIY-Duino.

Dispone de un gancho de cuadro estándar en la parte posterior del reloj junto con unos pies de goma para asegurarse de que el reloj se siente muy bien contra la pared cuando se cuelga.

Hice un par de estos casos al tratar de las ideas de diseño diferente. No hay ninguna manera "correcta" para hacer esto, deje que sus necesidades y diseño de guía. Por supuesto, debe ser consciente de las limitaciones de diseño general del tamaño de su matriz de LED y los componentes que van a casa. Podría, por ejemplo, el caso más y hacerla más cuadrada que rectangular... sorpréndete!
