Constantemente estoy jugando en tierra de Arduino con sensores, pantallas y nuevos brotes de acné. Recientemente, tuve la llamada a construir un registrador de temperatura para registrar temperaturas de 16 diferentes lugares dentro de un gran montaje eléctrico gabinete por lo que pude identificar si había cualquier problemas de puntos calientes/refrigeración que necesita atención. He seleccionado 18B20 sensores de temperatura digital y les había conectado a un Arduino MEGA para que pudiera monitorear la operación de la caja eléctrica sobre un número de días de tiempo de ejecución. La unidad registra las temperaturas de todos los sensores de 16, una vez por minuto, en una tarjeta SD que luego de descargar en Excel para la revisión y análisis.
Hay un montón de proyectos como esto hacia fuera en la web así que no entraré en los detalles específicos de mi versión específica que quiere para decir utiliza una pantalla de LCD 4 X 20, módulo reloj/calendario y una tarjeta de memoria SD RAM. Entonces hice una proyecto específico breakout Junta para conectar los 16 sensores de temperatura de tres hilos en el procesador. Nada particularmente especial en el diseño, pero un montón de cables y módulos con.
Puesto que este proyecto tuvo que ser 'robusto' para uso real hacia fuera en la tienda de electrónica, no dejo en el nido de la típica rata de cableado con módulos con tableros puesta encima de mi escritorio.
EL CUADRO DE PROYECTO ARDUINO

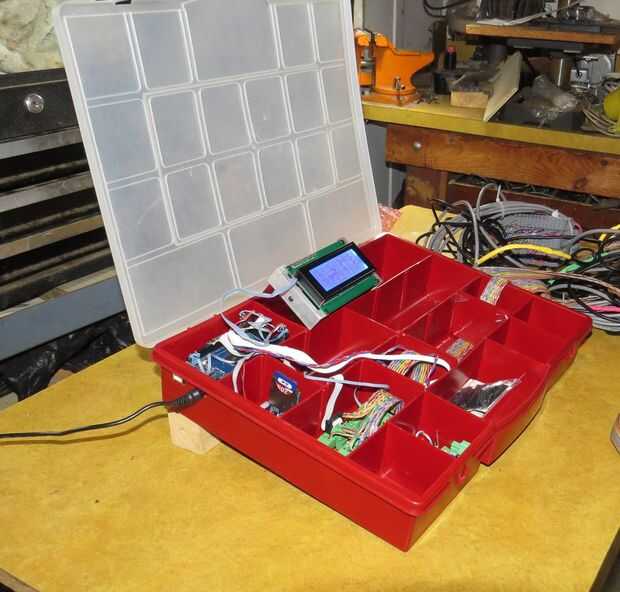

Terminé comprando una caja de piezas de plástico por unos $8.00 y cosas montadas dentro de la caja como una forma de estabilizar el proyecto y prepárate para tienda real usan. Funcionó bastante bien y pensé que sería compartir este enfoque de la presentación con usted gente como 'pensar'. Aquí le damos algunas de las características aseadas que tiene este enfoque.
1.) todo el cableado sigue siendo muy fácil de conseguir en uno fácilmente puede quitar y volver las cosas para el siguiente proyecto
2) una caja de plástico no corta nada.
3) los divisores de la caja y es plástico, son fácilmente perforado, presentado y cortar para hacer las aberturas que necesites.
3) los separadores de compartimento se quitan fácilmente para hacer compartimentos de tamaño variable. Además, los divisores que para superficies de excelente montaje para los módulos que mejor se montan verticalmente (como el módulo de la tarjeta SD que utilicé en mi proyecto).
4) las conexiones entre módulos es serpenteaba fácilmente debajo de los separadores de compartimento o justo por encima de los divisores. Encontré la parte superior de la caja aún se encaja a presión cierre y quede firmemente hacia abajo en posición sujeta firmemente los cables de interconexión de top-runing.
5) opté por una caja con una tapa translúcida y estaba encantado de encontrar que fácilmente podía leer la pantalla LCD cuando se cierra la tapa de la caja.
6) bajo costo. Cajas como ésta son fácilmente disponibles a partir de menos de $5 en cualquier tienda de mejora de hardware o el hogar. Estoy seguro que lo encuentras en la red' así.
Esta es una idea bastante simple y unas cuantas fotos deben contar la historia entera.
PRECAUCIÓN - TENGA CUIDADO CON LA ESTÁTICA ACUMULADA...
UNA palabra de precaución---Mientras que el cuadro de proyecto plástico no corta hacia fuera de su circuito, cuando trabaje en condiciones muy secas, baja humedad, las superficies de plástico pueden actuar como aislantes que pueden acumular y almacenar cargas eléctricas en su superficie. Esto puede conducir al daño de componentes y partes sensibles estáticas.
Más placas de circuito montados (como un tablero de CPU Arduino) son bastante resistentes, pero algunas partes, como el azul o blanco LED, piezas sueltas de CMOS, procesadores sueltos y algunos FETs, son sensibles al daño de descarga de electricidad estática. Tenga cuidado al manipular estas partes cerca de las superficies de plástico que podrían convertirse en una carga con la superficie.
Que no he tenido ningún problema en ninguno de mis proyectos, pero te sugiero que leas más sobre acumulación de estática, daño estático y métodos adecuados de uso al manipular componentes cerca de plástico y partes sensibles estáticas, hacia las superficies.
