Proximidad Infrarrojo Sensor módulo de mesa de centro y brillantes de la grifería monomando (4 / 6 paso)

Paso 4: El circuito

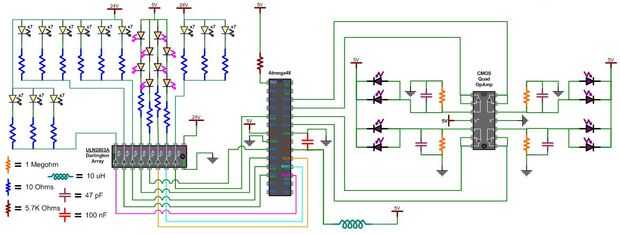

Circuito esquemático, todos los componentes fueron dibujados y clavijas de IC se etiqueta o el IC tiene el circuito interno eficaz dibujado en él para ilustrar lo que está sucediendo dentro de la IC. También no incluye la conexión de 6 clavijas para el programador que está conectado a los pines en la uC.

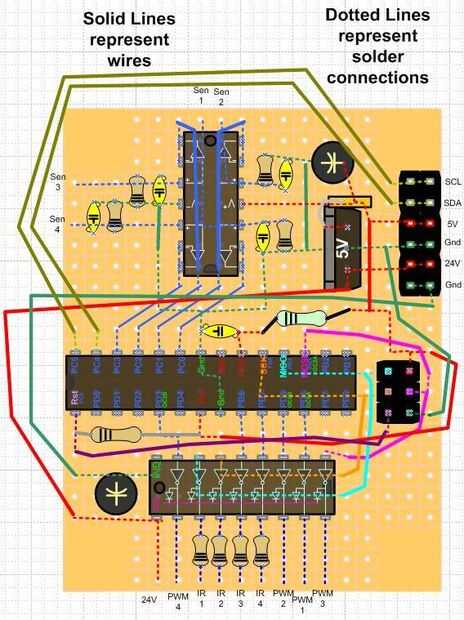

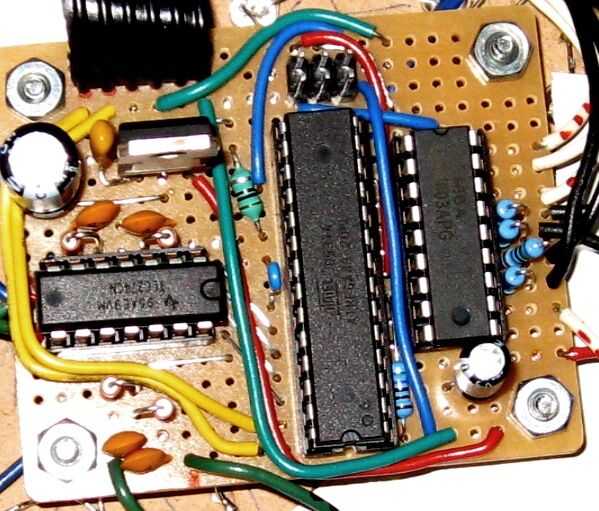

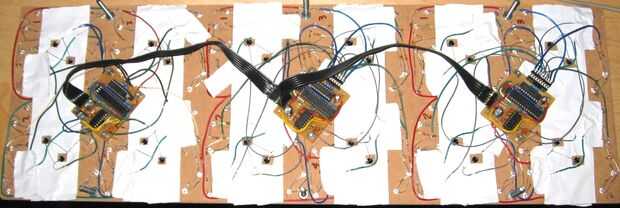

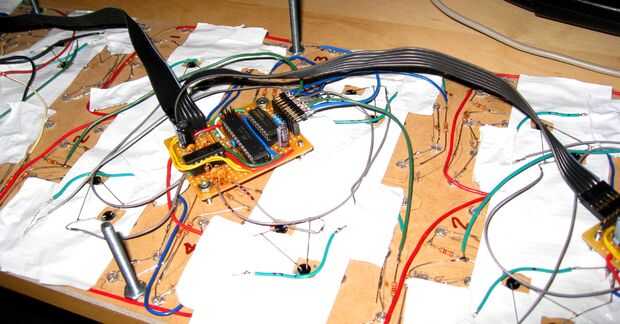

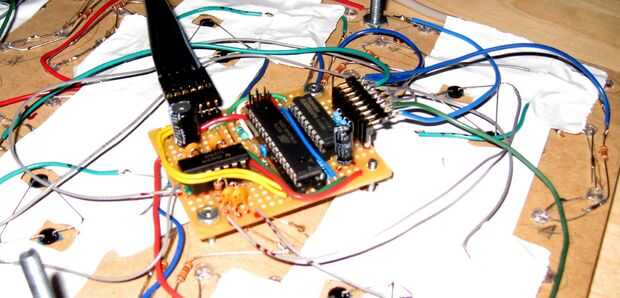

Circuito de construir diseño, para la Junta de perf de tamaño que tenía, este es el dibujo que trata de mostrar cómo arreglaron a ICs y conexiones fueron encaminadas. La idea es que las rayas son los cables y las líneas punteadas son conexiones soldadas. El intento de las líneas de puntos para trazar sólo líneas horizontales y verticales y sigue de la soldadura de puntos, pero no es perfecto.
