Prototipos de mini-Ornithopter (1 / 4 paso)

Paso 1: Diseño inicial y ensayos de materiales

Mientras se construía el primer diseño tenía tres objetivos principales: hacer un mecanismo de trabajo, para probar diversos materiales para la fuerza y flexibilidad y, lo más importante, para que se vea cool. Conocer nada acerca de la ciencia del vuelo, no me sorprendió que cuando han buceado en la primer nariz de prototipo. Lo importante fue que yo aprendí por qué estaba fallando y cómo podría solucionarlo.

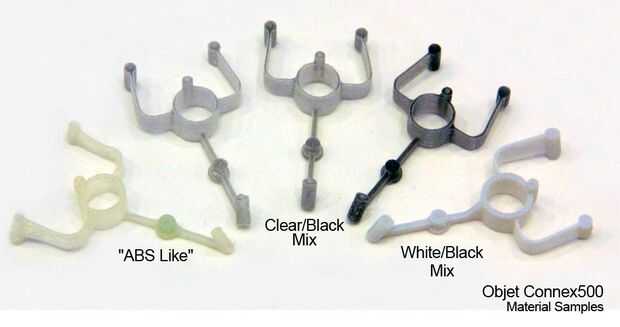

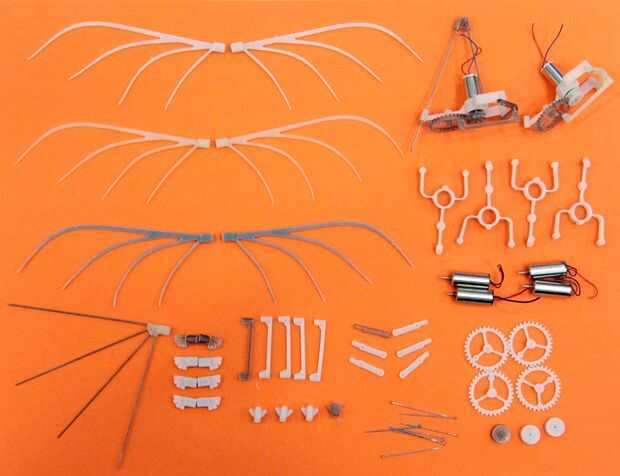

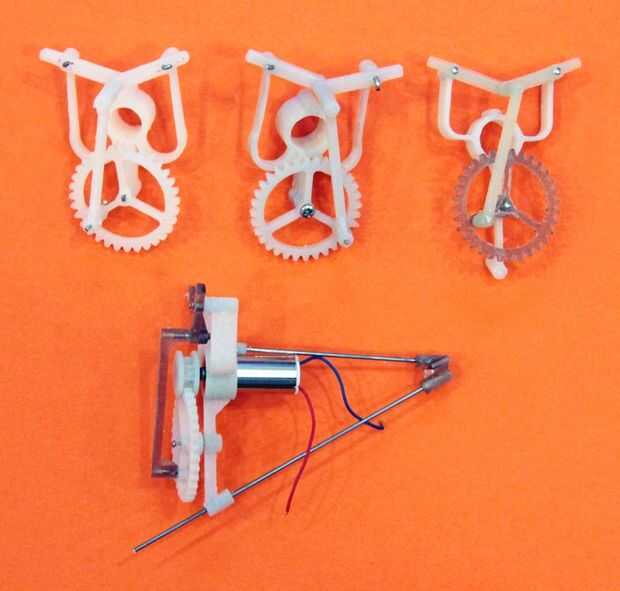

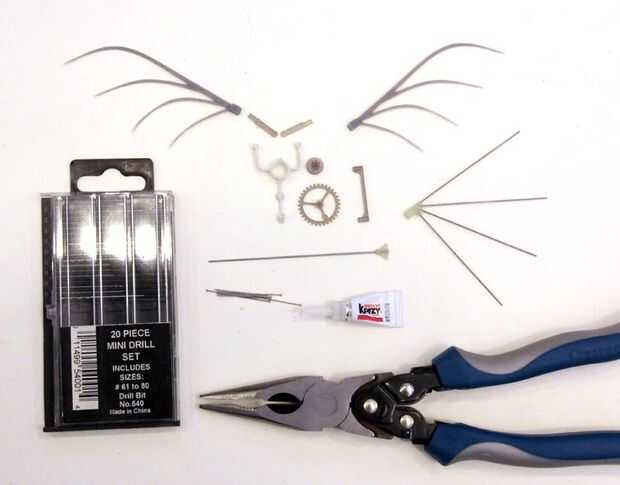

En las fotos puede ver partes del ornithopter impreso de diferentes materiales.  Éstos se imprimen en impresoras 3D de Objet 500 UV curación que son capaces de mezclar un material rígido con un material flexible durante la impresión. Para probar estos materiales he hecho varias impresiones separadas con diferentes proporciones de rígidos y flexibles en diferentes espesores. Las piezas entonces fueron montadas en un estado semi-funcional y comprobado para determinar qué combinación para el ornithopter mejor.

El tipo de material que sale de estas impresoras de fotopolimerización es muy similar al plástico, pero no es lo mismo. Piezas delgadas tienden a ser flojo, y partes más gruesas eran propensas a romperse. Estos materiales no pretenden hacer en piezas mecánicas. En cuanto a durabilidad se refiere, que tenía mucha mejor suerte con piezas hechas de plástico ABS por un Up3D. Es plástico del ABS y creo que será fuerte, flexible y ligero lo suficiente para ser utilizado en la versión final.

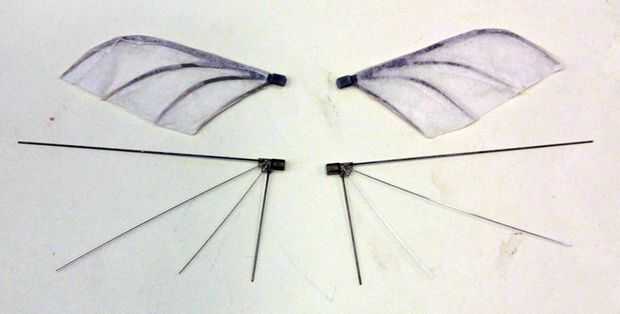

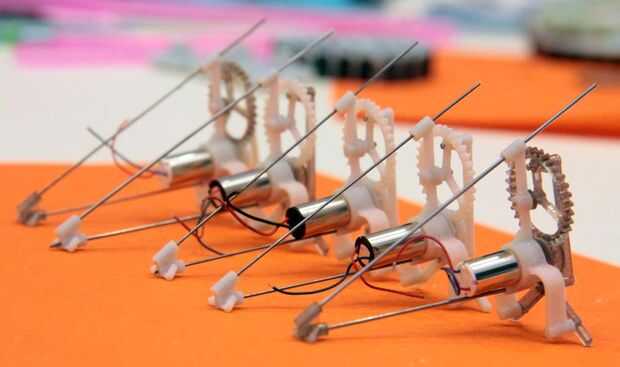

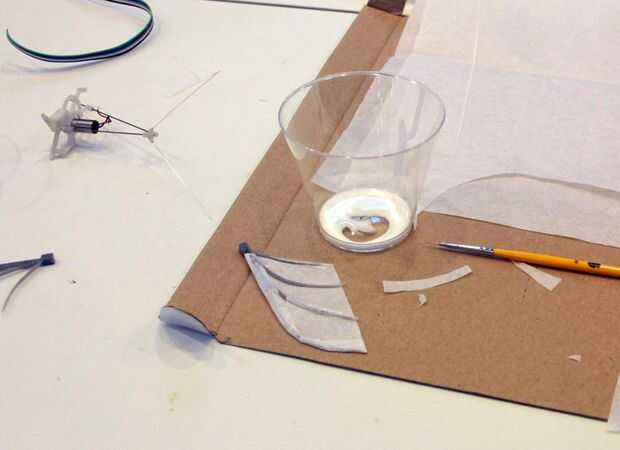

Aprendí mucho de este primer modelo de prueba. Para uno, la pequeña desmultiplicación no proporcionan suficiente aleta de torqueto las alas pesadas. Lo más importante, comenzó a darse cuenta abofetear en alas de papel ad hoc y esperando el arte de volar realmente era un poco optimista. Encontré un material conveniente, los vínculos y los engranajes estaban trabajando, pero las alas eran planas y sin vida. Volví a mi mesa de dibujo virtual y comenzaron las revisiones.
