170 puntos de amarre prototipos

Introducción

El Reino de open source hardware de Arduino shields es una casi deslumbrante gama de variaciones de forma y capacidad. Hay opciones de PCB desnudo, Kit de bricolaje o módulos preensamblados que combinan diseño y funcionalidad a un punto de productos diferente al concepto original.

El escudo de prototipado Arduino quizás apoya esta afirmación, tiene varias formas, algunas enfocadas en terminales versus las más cabeceras de cola larga basada en Arduino (y tanto). Otros ejemplos dirección la tecnología de los componentes de IC (SMD, DIP y SOIC). Cualquier variante puede tener atractivo porque parece adecuado para la aplicación del usuario.

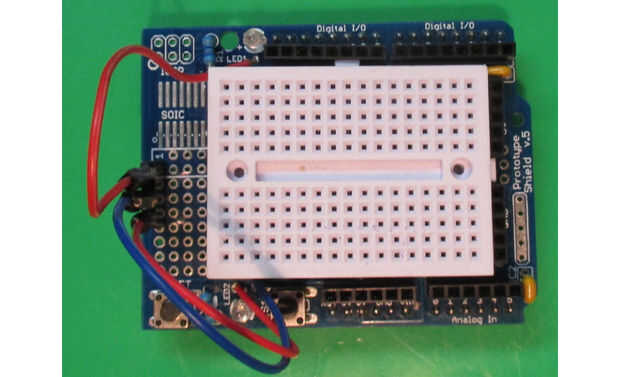

Hay una de estas unidades premontadas que es tal vez más reconocible con las campanas y silbidos añadidas de dos LEDs (con resistores) y un botón 'general' adicional a la estándar Ardunio Reset. Sin embargo incluso este modelo 'universal' ha sufrido una modificación que en la superficie parece ilógica. El "área de soldado pequeña" una vez elogiado como una característica es ahora la placa base adhesiva para un mini protoboard.

Como muchas contrataciones, el primer encuentro con el escudo del nuevo híbrido de prototipos fue simplemente la disponibilidad no es un plan deliberado. Probablemente como muchas contrataciones, destino de shield prototipos fue languideciendo sin usar como ideas brillantes iban y venían. Sin embargo cuando 're-descubierto' el módulo resultado para ser eminentemente adecuado para proyectos en una mesa de centro está llamada a ser el espacio en el laboratorio o en logística disponible está limitado a una sola mano, bolsillo de una camisa, sobre un oído, etc..

Intención de

El punto de este Instructable no es crítica esta variante mini protoboard de un escudo de prototipado Arduino sino mostrar algunas extensiones sencillas que, cuando se combina con un 170 ate protoboard puntos, hace una plataforma 'ingeniosa' trasteando con el CSI X9C103P aquí como circuitos incluso pequeño resistor, transistor (RTL).

Para mayor profundidad de este Instructable flaco se incluye algún código. Primero hay una modificación de la clásica Debounce código para trabajar con el pulsador del escudo sin componentes adicionales de hardware y hay pequeño fragmento de código para mostrar un método sencillo para el Debounce y la tecla a utilizar 'con seguridad' para interactuar con un dibujo.

Etiquetas: Mini, Escudo, Protoboard, Pulsador
