Paso 2: Esquema y diseño

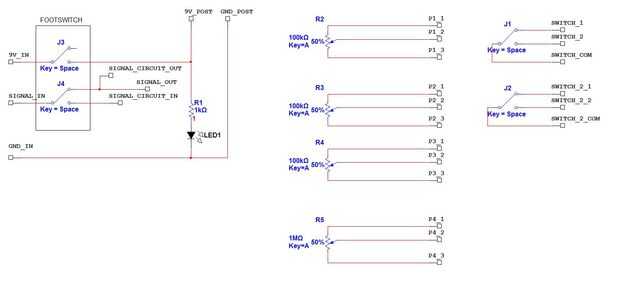

Los potenciómetros e interruptores están todos conectados hasta conectores que pueden ser utilizados en la protoboard quieras. Corriente continua desde el ladrillo de la energía está conectada a los bornes y los controles de pedal señal de entrada y poder.
Un LED indica energía y también indica cortocircuitos.
Aquí hay un enlace a un esquema de mayor resolución:
El cuadro estará compuesto por dos segmentos de tres lados que se encajan como un apretón de manos. Mi plan era originalmente hacer una caja de 5-lados, pero que se convirtió en problemas importantes y no me gustó el resultado. Redid haciendo dos formas tres lados y es un resultado mucho mejor. Por esta razón, un par de imágenes muestran el diseño original y la tentativa, y el resto son de las dos piezas que trabajaron mucho mejor. Los antiguos se incluyen sólo para alguna información adicional.

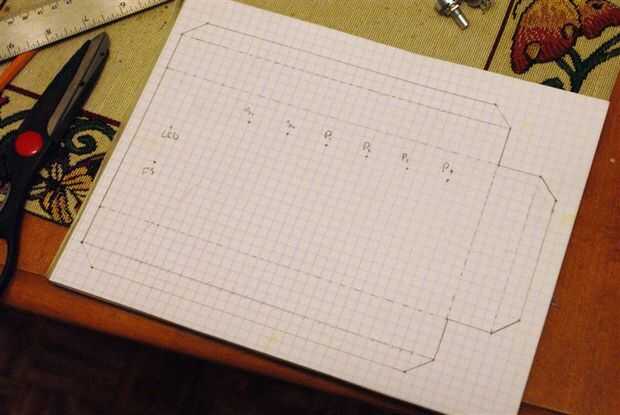

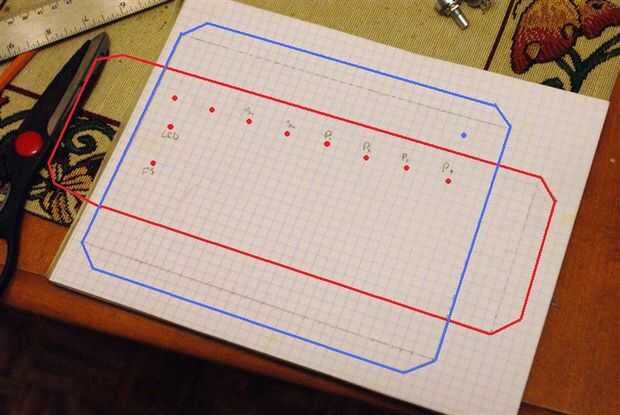

Mi plantilla en las fotos es para un cuadro de 5 caras, pero puede ser fácilmente seguido para formas con 3 lados en su lugar. He dibujado encima de él para mostrar las formas y los agujeros que usted necesita para las dos formas con 3 lados.
Las dimensiones son 8,5 "x 4" x 1", con 1/4" gráficas papel para hacer todo agradable y fácil. Los potes, interruptores y bornes están en línea en la parte superior, espacio "1 apart cada. El pedal y el LED son 1" desde el lado más cercano y 1" de separación. Tener en cuenta las dimensiones de tu protoboard antes de perforar y taladrar.
Siga la imagen de abajo. Muestra la forma plana de los dos segmentos que queremos hacer y contornos de los orificios para perforar.

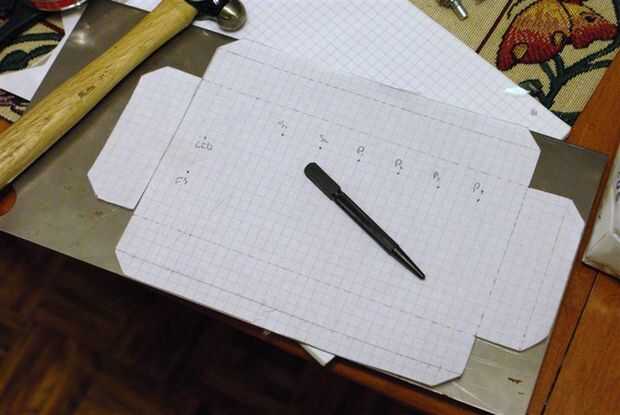

Recorta el diseño y cinta adhesiva a su hoja de aluminio. Marcar las líneas de corte alrededor del perímetro con un implemento de metal afilado. Un clavo o herramienta de trazado funciona muy bien.
Marque el centro de cada orificio del componente con el punzón y el martillo. Retire la plantilla.
