Proto Pedal de efectos guitarra DIY

diseño y construcción de tus propios efectos de guitarra es una gran manera de combinar la pasión por la electrónica y la guitarra.  Sin embargo, al probar nuevos diseños, me pareció el frágil circuito en el protoboard sin soldadura difícil conectarse a cables de conexión y los potenciómetros de control.

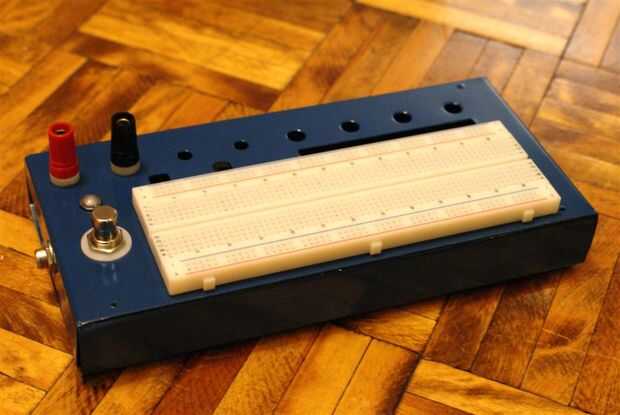

La respuesta era simple: construir un pedal de guitarra para prototipos!

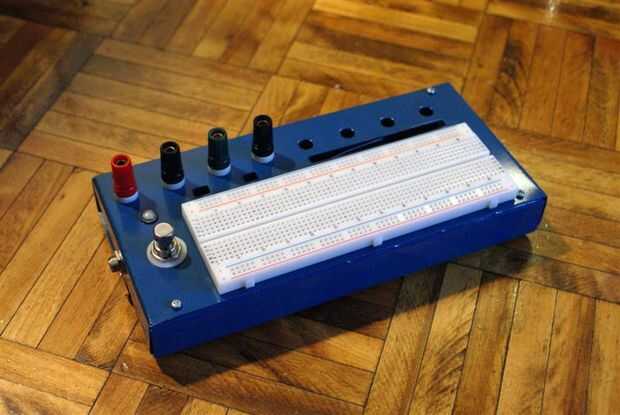

ACTUALIZACIÓN: Las tomas de cable pin que estaba usando para la señal de entrada/salida se rompieron en mí, así que hice uso de los agujeros de repuesto y poner en el enlace mensajes para ellos.  Sin duda una gran mejora.

Un pedal de guitarra gran construcción de referencias:

http://www.diystompboxes.com/wpress/ <-gran foro

http://tonepad.com/projects.asp?projectType=FX <-proyectos bien documentados

http://generalguitargadgets.com/ < - proyectos y kits disponibles

http://www.geofex.com/ <-más buenos pedales y amplificador diseños

http://www.diyguitarist.com/<-muchas cosas pedal

http://runoffgroove.com/ <-algunos buenos proyectos y esquemas más
