Protección del cortocircuito para (casi) cualquier fuente de alimentación (5 / 7 paso)

Paso 5: Aguafuerte y la Junta de soldadura

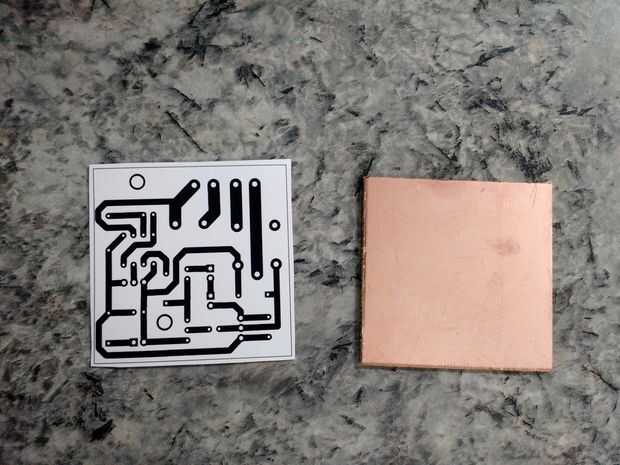

Usé el método de transferencia de tóner para transferir el circuito impreso a mi PCB.

Consejos para un buen tono de transferencia:

-Imprimir el circuito utilizando una impresora láser buen chorro.

-Utiliza papel revestido (ver: http://en.wikipedia.org/wiki/Coated_paper ) para imprimir el circuito.

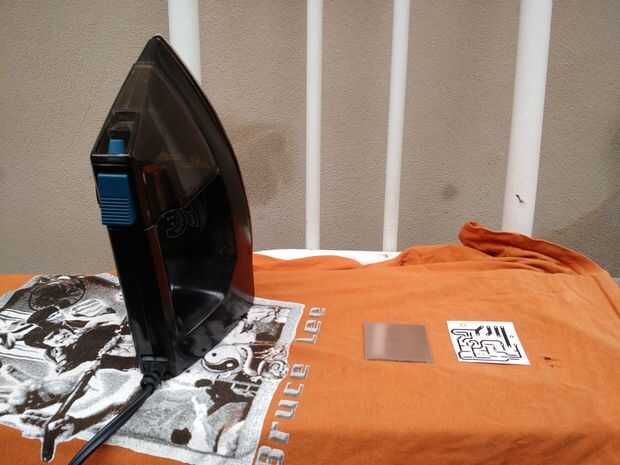

-Asegúrese de que la plancha puede conseguir tan caliente como 170 º c ~ 200 º c (338ºF ~ 392ºF).

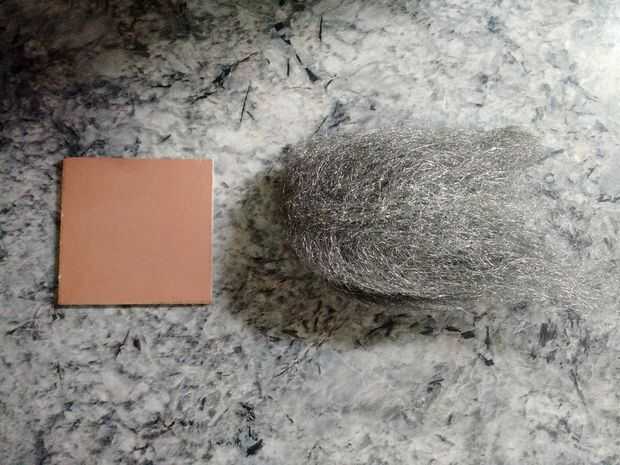

-Antes de iniciar a su traslado de tono, limpie la junta con una lana de acero fina. La placa obtendrá realmente brillante y limpio.

-Usted siempre puede utilizar YouTube para ver nuevos métodos y cómo la gente hace su traslado.

Siguiendo estos consejos, usted conseguirá definitivamente una transferencia de tóner buena.

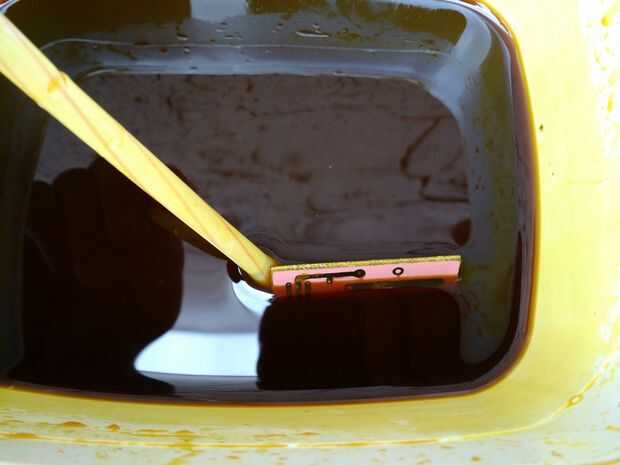

Después de la transferencia de tono pueden corroerse despu6s se junta con su favorito método de grabado. He utilizado perclorato de hierro.

No tomé ninguna foto mientras taladra los agujeros para montar los componentes, lo siento sobre eso. Un taladro de 1mm va a hacer muy bien.

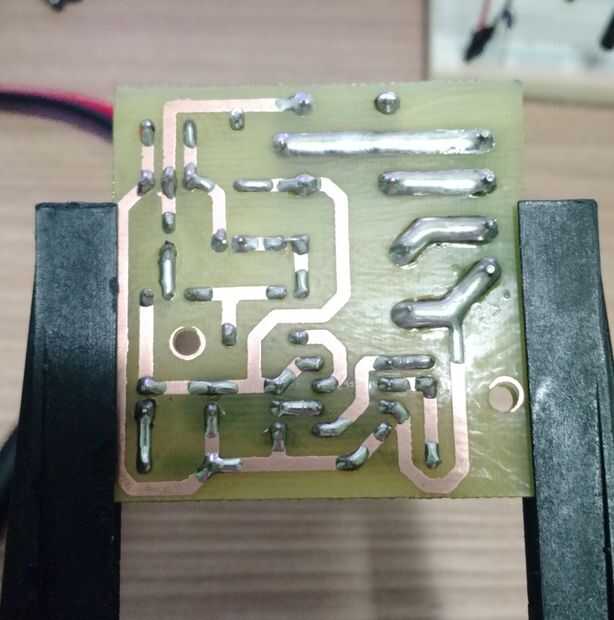

Si la corriente de salida de la fuente de alimentación es superior a 2A, deben reforzar las líneas de la resistencia serie y relé. Ver la imagen adjunta de PCB para obtener más información.
