Programador PIC barato (3 / 7 paso)

Paso 3: Paso 3: el circuito opcional

El circuito opcional consiste en el LED y 3.3 resistencia Kohm marcado como opcional en el paso uno.
Uno de los pines de la resistencia va en el punto opcional uno, el otro pin va en el anode(+) del LED.
El pin de cathone(-) del LED irá en punto opcional dos.

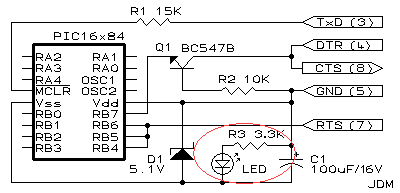

Si no entiendes, utilizar la elipse marcada área del esquema de abajo.
