Programación de microcontroladores PIC (5 / 10 paso)

Paso 5: Configurar Bits de configuración

El siguiente paso es configurar los bits de configuración. Los bits de configuración Dile el MCU sus condiciones iniciales de cuando se enciende. Se utilizan para establecer la fuente de reloj y velocidad, configuración en tiempo de vigilante y otras características similares. Bits de configuración son dependiente del dispositivo, así que Compruebe la hoja de datos para el chip que utilizas para más información.

1. En el explorador del proyecto expanda archivos de código fuente y abra configuration_bits.c
2. Quitar todo el texto por debajo de la línea #endif

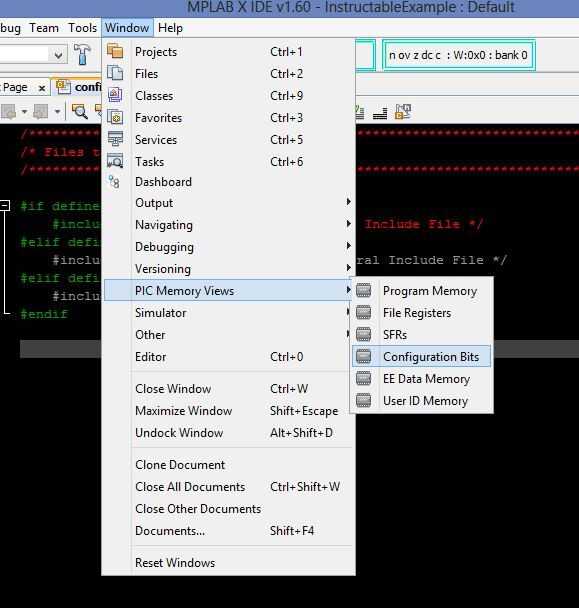

3. Aviso que ha abierto una nueva pestaña en la parte inferior de la pantalla

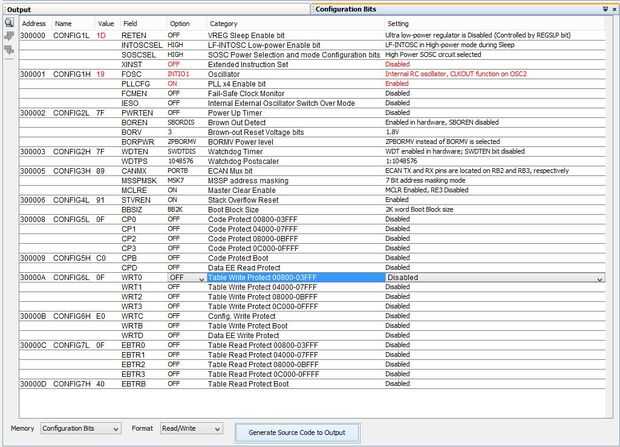

4. Establezca los bits como sea necesario para su proyecto. Puesto que éstos son chip control dependiente, la hoja de datos para obtener más información acerca de lo que cada uno hace. Seguir algunas opciones comunes:
   1. Ampliado el conjunto de instrucciones, debe ser establecido en OFF al usar plantilla
   2. Oscilador - Permite seleccionar el procesador. A menos que usted está usando un cristal externo, dejar como oscilador interno RC. Ver hoja de datos para otras configuraciones de oscilador. Nota: CLKOUT permitirá para la depuración más fácil y debe activarse si está disponible.
   3. PLL Enable--Permitirá para el uso futuro de lo PLL. Nota: esto no se convertirá en el PLL, sólo lo permitirá. Se recomienda habilitarlo.
   4. Temporizador de vigilante: El temporizador de perro reloj se utiliza para que el procesador no se trabe. Sin embargo, resulta mucho más difícil de depurar. Se recomienda deshabilitarlo mientras inicialmente programación y permiten sólo después de que el proyecto está casi hecho.
   5. Protege/tabla de códigos de lectura y escritura - utilizado para desactivar la escritura o de lectura a ciertas gamas de la memoria. Salen todos de estos discapacitados.
   6. Si no está seguro acerca de una configuración, es generalmente seguro dejarlo por defecto.
5. Después de establecer todos los bits de configuración, haga clic en el botón "Generar código de salida de la fuente" en la parte inferior del panel.
6. El panel ahora cambie a la ficha de salida Seleccione todo el texto en esta pestaña y copiar en el tablero de clip

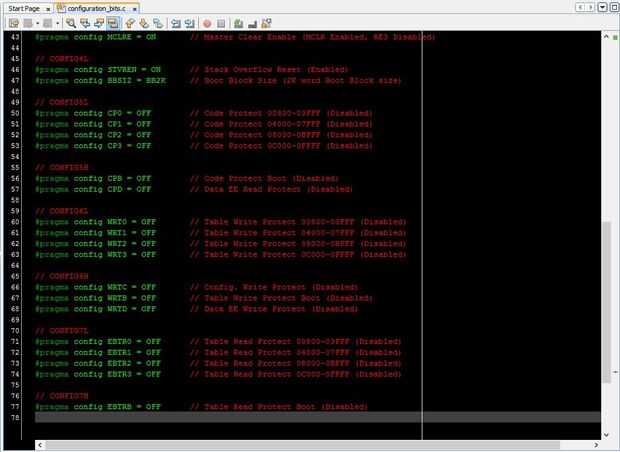

7. Pegar en la parte inferior del archivo configuration_bits.c y salvar a pres.

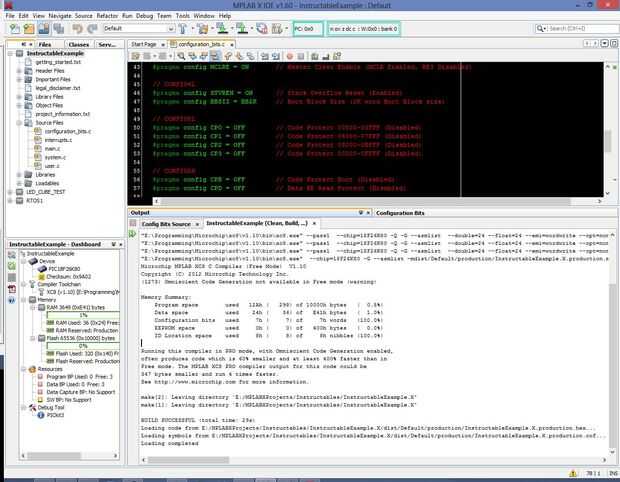

8. Limpiar y construir el proyecto de nuevo haciendo clic en la escoba e icono del martillo.
9. Asegúrese de que la compilación fue exitosa. Compruebe también para asegurarse de que no había ningún error en la salida

Si todo ha funcionado pasemos al siguiente paso. Si hay errores o advertencias arreglarlos antes de pasar.
