Programación de la PmodOLEDrgb en el chipKIT MX7 Pro (6 / 9 paso)

Paso 6: Usando las funciones de gráficos de la biblioteca

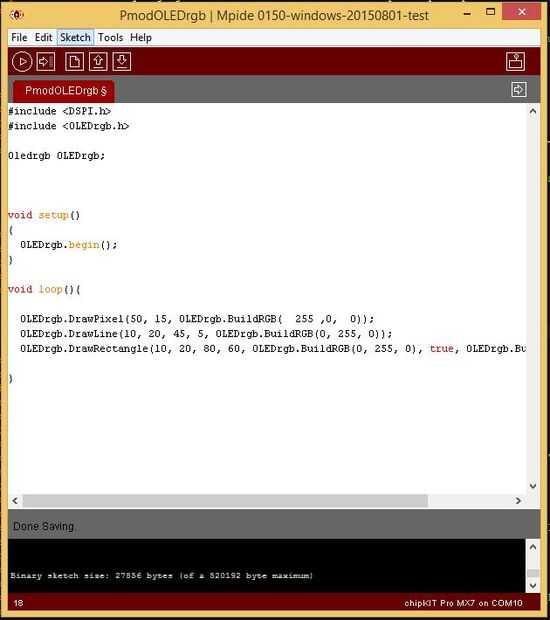

Usted puede encontrar varias funciones en el archivo OLEDrgb.c incluido en la biblioteca. Estas funciones incluyen DrawPixel, DrawLine, DrawRectangle y DrawBitmap. También es una función auxiliar denominada BuildRGB(red,green,blue) que formatea el color RGB en 2 bytes que pueden ser leídos por el PmodOLEDrgb.

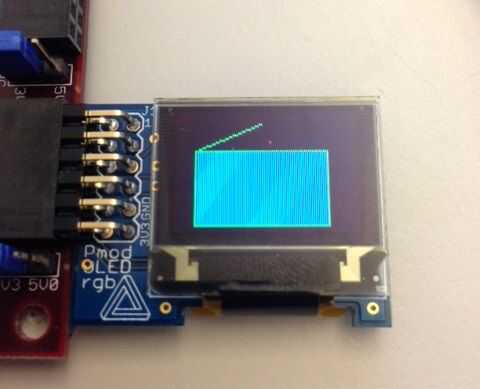

Llamar OLEDrgb.DrawPixel (50, 15, OLEDrgb.BuildRGB (255, 0, 0)) sacarán un pixel en coordenadas (50,15) de color rojo.

Llamar a OLEDrgb.DrawLine (10, 20, 45, 5, OLEDrgb.BuildRGB (0, 255, 0)) será trazar una línea desde (10,20) (45, 5) de color verde.

Llamar a OLEDrgb.DrawRectangle (10, 20, 80, 60, OLEDrgb.BuildRGB (0, 255, 0), verdadero, OLEDrgb.BuildRGB(0,0,255)) dibujará un rectángulo verde de (10,20) a (80,60). True significa que se llenará, y el último parámetro establece que el relleno sea azul.


Conecte su chipKIT MX7 Pro a su ordenador a través de UART y seleccione en MPIDE haciendo clic en Herramientas > Junta Directiva > chipKIT > chipKIT MX7 Pro. Seleccione el puerto serial que la placa está enchufada haciendo clic en Herramientas > Serial Port > COM_. Una vez están todos configurar, haga clic en el botón cargar para subirlo a la placa.
