Probar mi mano en: corte por láser y aguafuerte [Pittsburgh Tech Shop] (4 / 20 paso)

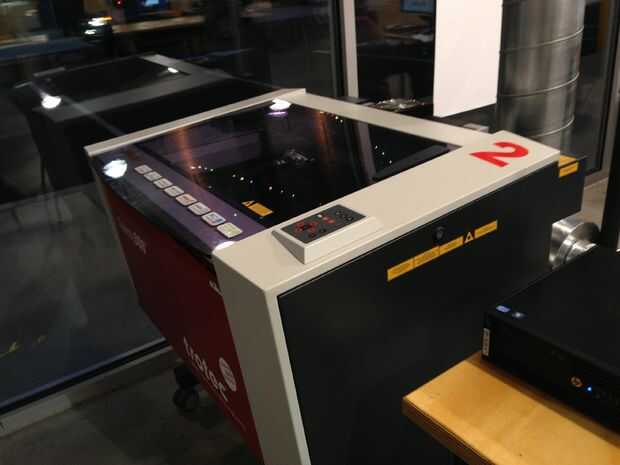

Paso 4: Cortador del Laser: información básica

El cortador del laser es una gran máquina con algunas partes importantes a tener en cuenta. Esto es sólo una breve descripción de la máquina; pasaremos por todos los pasos para operar el cortador del laser que ya ha sido establecido.

Tapa superior: Se abre la puerta en la parte superior del cortador del laser para colocar la pieza. Usted puede buscar a través de la tapa para ver el progreso del corte.

Interruptor de encendido: En Trotec, el interruptor de encendido está en la parte posterior de la máquina. Asegúrese de que esté encendido antes de usar la máquina.

Panel de control: Esto es donde fijar la posición del láser, recibir advertencias de error y hacer una pausa en el corte. Entraremos en esto más detalladamente pronto.

Ventilación: El proceso de corte produce gas, partículas y generalmente una pequeña cantidad de fuego desde el calor del láser. El sistema de ventilación está allí para barrer cualquier gas producido y para mantener el fuego bajo. (Nota: el fuego producido por el láser siempre debe ser menos de un centímetro de tamaño. Si tu pieza coge el fuego, dejar el trabajo inmediatamente levantando la tapa)

Cabeza: Esto contiene la lente que se enfoca y refleja el láser en su superficie. Se mueve en dos dimensiones plano según el archivo que da la impresora para cortar la imagen en el material.

Rejilla de soporte: Esta es la plataforma sobre la cual colocar el material. Esta rejilla de aluminio nido de abeja resistirá su material permitiendo una ventilación adecuada.

Reglas de lado: La cama de la cortadora del laser tiene reglas a lo largo de los bordes. Va a utilizar estos para comparar las dimensiones de la pieza con su archivo de entrada.

Puerta de entrada: Esta puerta le permite acceder a la zona debajo de la rejilla de soporte. Deben mantenerse limpio y no deben ser usado como un espacio de almacenamiento.
